5.1.4  卫星型多色机组成和特点

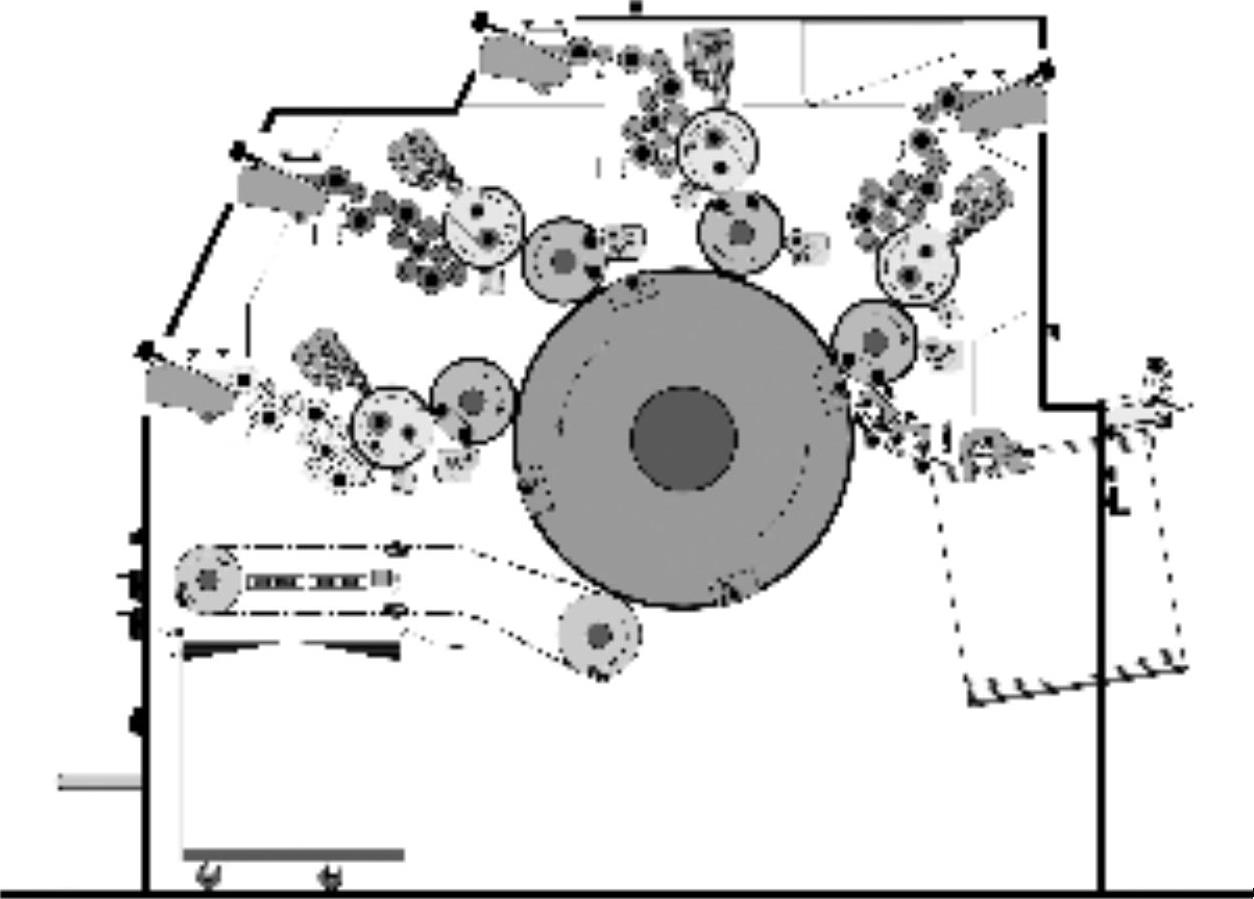

目前四色或五色胶印机，特别是中、小幅面胶印机和小胶印机，仍有采用卫星型结构的。图5-10所示为卫星型胶印机。一个大压印滚筒的周围分布四对或五对印版滚筒和胶皮滚筒。纸张在压印滚筒上一次完成四色或五色印刷。

图5-10 卫星型胶印机

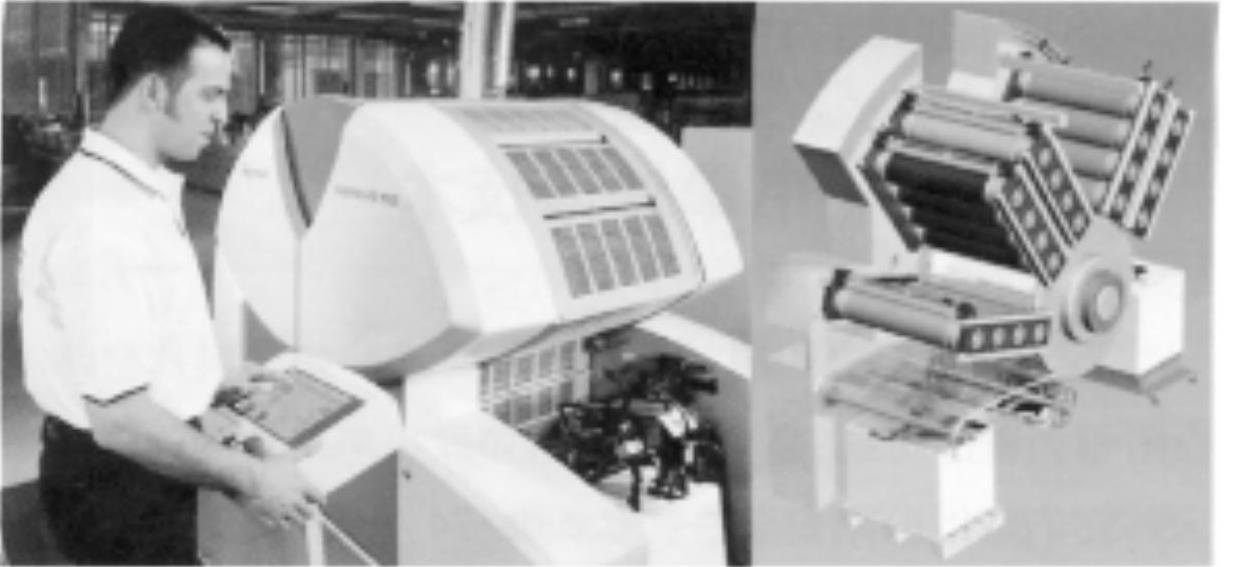

图5-11是高宝Genius52卫星型无水胶印机。左图是机器的外形图，右图是内部结构。该机是无水胶印机，采用网纹辊短墨路供墨系统。有五组印版滚筒、胶皮滚筒、着墨辊、网纹辊，成直线状排列在大压印滚筒周围。

图5-11 高宝Genius52卫星型无水胶印机

卫星型机结构最紧凑，每色印刷距离短，并且没有纸张交接，有利于套印准确。特别对于易于变形的承印材料，采用卫星型结构对套准十分有利。但操作相对于机组型来说不方便，由于每色之间路径短，不利于油墨干燥，必要时应该在机组间增加干燥装置。
