北人N-300滚筒气动离合压机构

北人生产的N-300系列胶印机滚筒气动离合压机构如图5-23所示。1、2为两个串接在一起的驱动气缸。胶皮滚筒偏心套6上固定扇面齿轮5。需要离合压时，气缸活塞进出，通过齿条3与其啮合的齿轮4和与齿轮4同轴的另一小齿轮，带动扇面齿轮5回转一个角度，从而使偏心套6回转一个角度而实现离合压。

根据胶皮滚筒必须先与印版滚筒，而后再与压印滚筒合压的印刷工艺要求，设计了两个串接在一起的驱动气缸1、2。合压时，一个气缸先动作，气缸伸出，推动偏心套6回转一个角度，使胶皮滚筒和印版滚筒合压；而后另一个气缸动作，气缸伸出，继续推动偏心套6再回转一个角度，使胶皮滚筒和压印滚筒合压。

图5-23中的直流电动机7，是调整胶皮滚筒原始基准位置和纸张厚度变化，需要调整胶皮滚筒和压印滚筒压力时使用的。

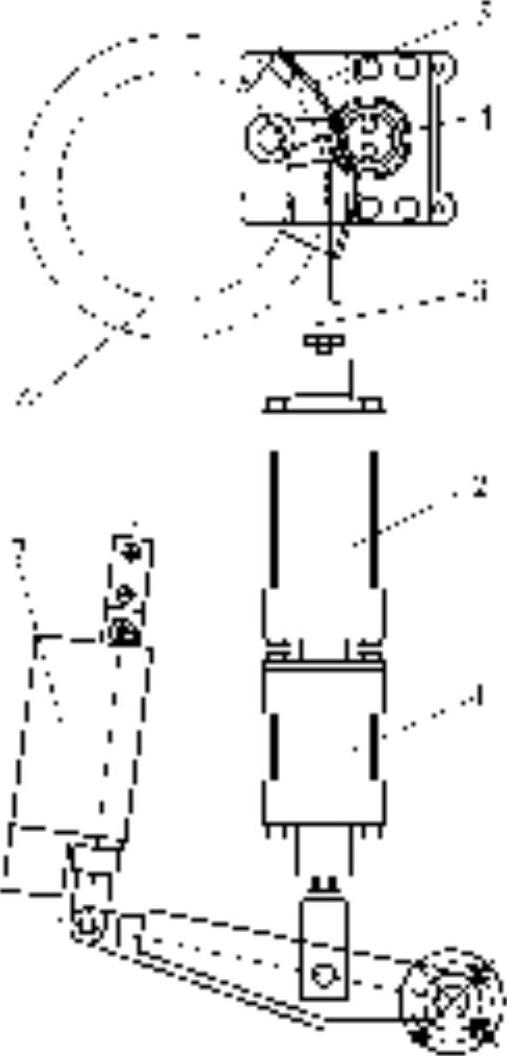

图5-23 北人N-300滚筒气动离合压机构

1、2—气缸 3—齿条 4—齿轮 5—扇面齿轮 6—偏心套 7—直流电动机
