三点支撑滚筒气动离合压机构

三点支撑离合压，是指离合压不使用偏心套，而使用由三个圆柱滚子支撑的、外圆为凸轮的直套来完成。图5-25示出海德堡胶印机三点支撑离合压机构。我国上海光华胶印机也采用这种机构。

胶皮滚筒轴头上的轴套5，不是偏心套，而是外圆为凸轮形状的直套。轴套5并不与墙板孔接触，而由滚子4、6、8支撑。

离合压的工作原理是：轴套5在压簧7和滚子8的推动下，通过滚子4、6与墙板孔接触。转动轴套5，使滚子4、6处于轴套5外圆凸轮高低点不同的位置，决定了胶皮滚筒的位置，即胶皮滚筒可以与印版、压印滚筒离合压。

图5-24 曼罗兰R-700滚筒气动离合压机构

1、2—气缸 3、4、5、6—连杆 7—偏心套 8—杠杆 9—调压螺杆 10—调压表`

如图5-25所示，气缸1活塞进出，通过离合轴上的摆杆2、连杆3，拉动轴套5转动。当滚子4、6都处于轴套5外圆凸轮低点时，胶皮滚筒在压簧7和滚筒自身重量作用下，向右下方移动，与印版、压印滚筒脱开离压。气缸1活塞推出时，拉动轴套5逆时针转动，当滚子4进入轴套5外圆凸轮高点时（如图5-25所示位置），推动胶皮滚筒上移，先与印版滚筒合压。轴套5继续逆时针转动，当滚子6进入轴套5外圆凸轮高点时，推动胶皮滚筒下移，与压印滚筒合压。实现先印版滚筒后压印滚筒的顺序合压。离压过程与此相反，气缸1活塞缩回，拉动轴套5顺时针转动，胶皮滚筒先与压印滚筒离压，然后与印版滚筒离压。

胶皮滚筒与印版和压印滚筒本身的压力也可以调整。滚子4、6是装在一个偏心轴上的，通过一套蜗杆、蜗轮装置，调整偏心轴中心的位置，即可改变胶皮滚筒中心线的位置，实现压力调整。调整滚子6的偏心轴中心位置，可以改变胶皮滚筒和压印滚筒的中心距和压力。调整滚子4的偏心轴中心位置，可以改变胶皮滚筒和印版印滚筒的中心距和压力。压力调整顺序是先调胶皮滚筒和压印滚筒的压力，后调胶皮滚筒和印版滚筒的压力。

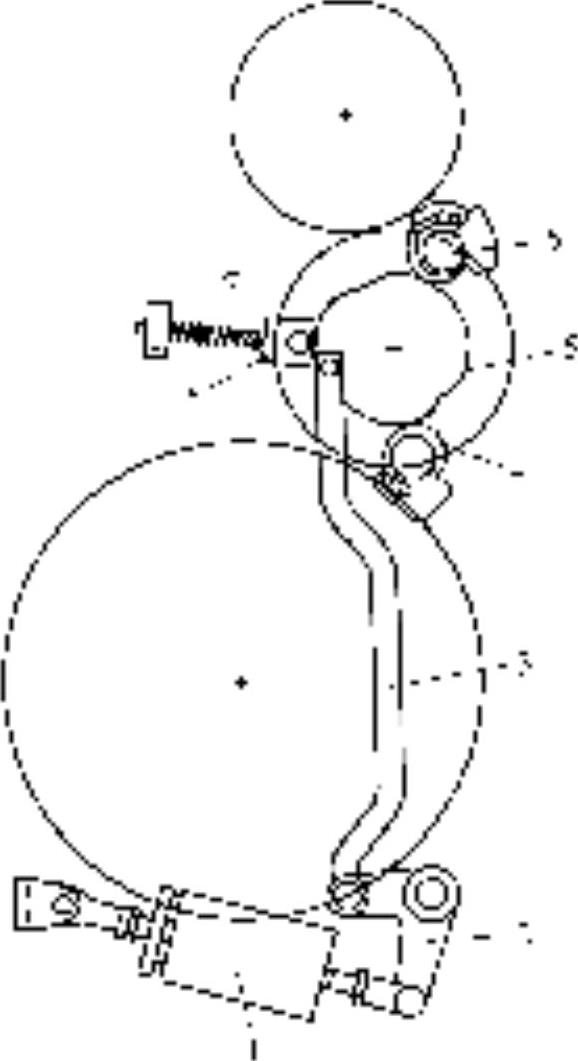

图5-25 海德堡三点支撑气动离合压机构

1—气缸 2—摆杆 3—连杆 4、6、8—滚子 5—轴套 7—压簧
