9.4.1  离线套准检测和开环控制系统

图9-3示出离线套准检测和开环控制系统。带放大镜的手持套准标记阅读器（测量仪），内有两个高分辨率的CCD线阵扫描传感器，分别测量纵向和横向套印标记的位置。操作人员根据实际测量值和套印要求超过允差值的差值，进行印版滚筒和相关部位的调整。手持套准标记阅读器的测量结果，也可以通过红外线，把它传送到印刷机控制台的套准控制装置。由控制台的套准控制系统根据实测结果和标准套印要求超过允差值的差值，对印版滚筒等相关部位发出调整指令，进行相应的调整。

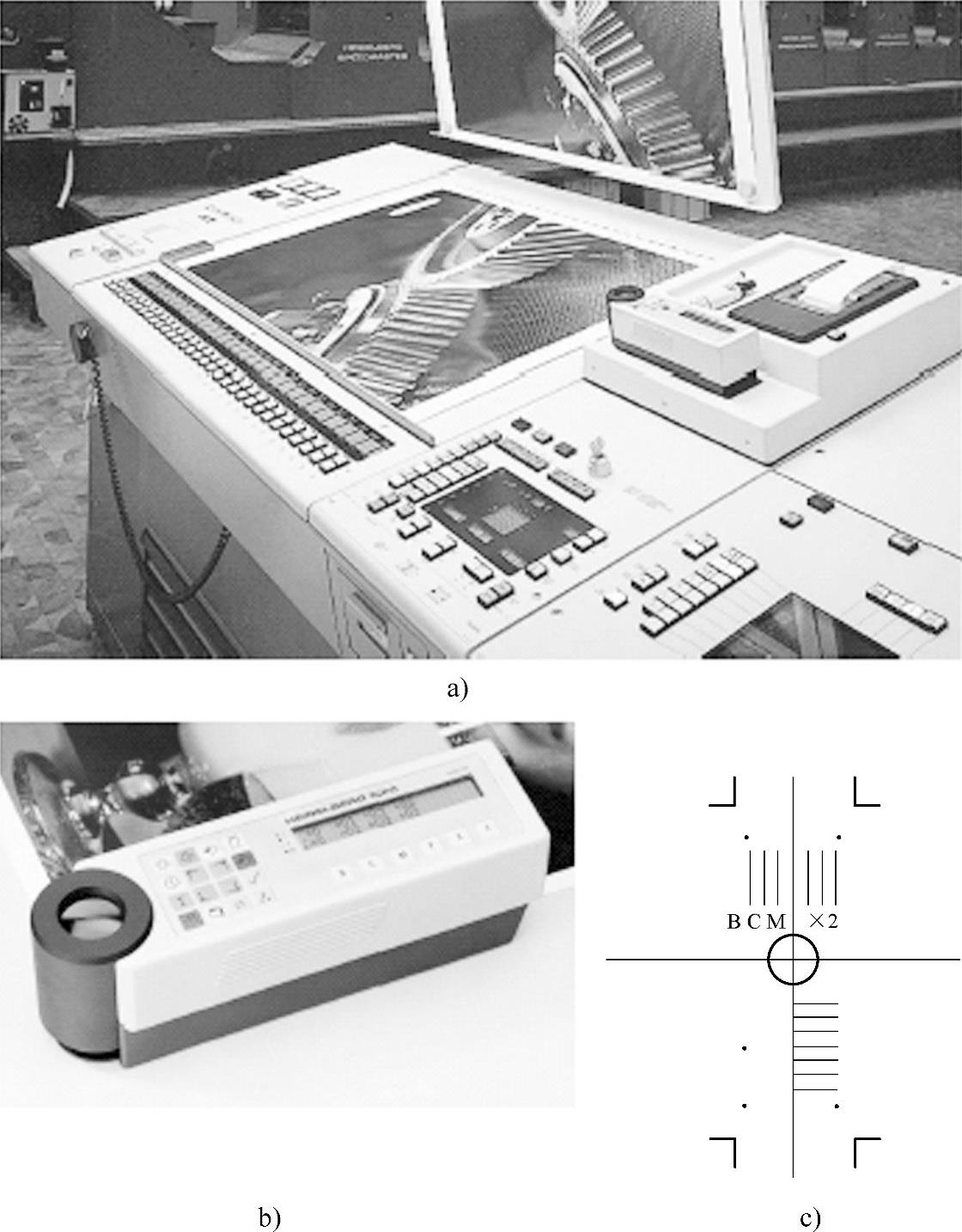

图9-3 离线套准检测和开环控制系统

a）中央控制台及套准标记阅读器 b）手持套准标记阅读器 c）套准标记
