9.4.3  在线套准检测和闭环控制系统

在线套准检测系统，自动扫描检测纵向和横向套准标记，并将扫描结果送入套准控制系统，控制系统将实际扫描结果和原设定的套印标准（要求）对照，计算两者的差值，在差值超过允差范围后，系统自动根据计算出的误差超差值，计算相关部位的调整值，并向印版滚筒等相关部位发出调整指令，自动进行相应的调整。

图9-4所示是海德堡单张纸胶印机在线色彩套准测控系统，配备两个可移动的检测传感器，以两个路径跟踪测量印张上的套准标记，套准标记大小均为1mm×1.5mm。

图9-5所示是卷筒纸胶印机色彩套准测控系统。卷筒纸胶印机在线套准检测传感器，安装在最后一个印刷机组和干燥机组之间（见图9-5a）。测量头扫描套准标记（见图9-5b）。该系统能够可靠地捕捉直径小于1mm的测量目标，目前可以捕捉的最小目标直径为0.2～0.3mm。扫描结果显示在控制台的显示屏上，见图9-5c。

图9-4 单张纸胶印机在线色彩套准测控系统

a）周向和横向套准标记 b）套准测量仪

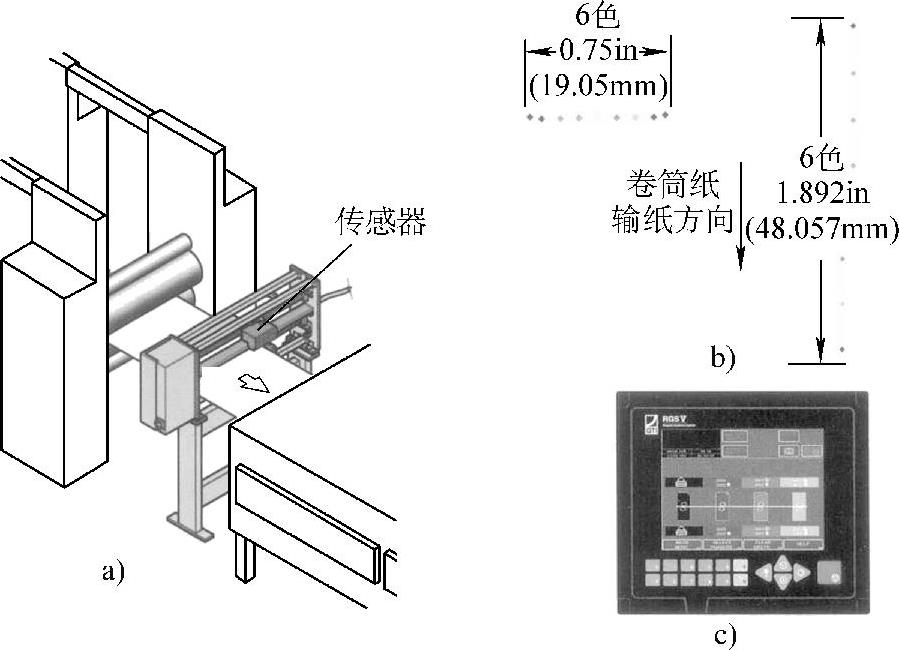

图9-5 卷筒纸胶印机在线色彩套准测控系统

a）传感器安装位置 b）套准标记 c）显示屏显示套准状况

高宝在2008drupa上推出与单张纸胶印机DriveTronic SPC相关的DriveTronic Ident装置，它能够读取在印版叼口中的套准标记，并用这些标记在所有的印版滚筒上实现理论上的零误差套准。这样从第一个样张开始套印就非常准确。
