13.2.1  B-B型机组单元

13.2.1 B-B型机组单元

B-B型机组单元是目前应用最多的最基本的基础机组单元。主要特征是没有压印滚筒，胶皮滚筒不仅是转印滚筒，而且相邻两个胶皮滚筒互为压印滚筒。B-B型机组单元同时进行双面单色印刷。如图13-7、图13-8所示。

图13-7（1）所示为垂直走纸，称为垂直B-B或U型机组单元。图13-8（1）、（3）所示为水平走纸，称为水平B-B或I型机组单元。

在B-B型机组单元基础上加以改变，可以组成新的基础机组单元。如在垂直B-B即U型机组基础上，加一个胶皮滚筒和一个印版滚筒，即成为如图13-7（2）所示的垂直走纸Y型印刷机组单元。由两个U型机组可以构成如图13-7（3）所示的H型机组单元。两个H型机组上下放置，称为一个塔，如图13-5下排所示。在水平B-B机组基础上，加一个胶皮滚筒和一个印版滚筒，即成为如图13-8（2）所示的水平走纸Y型印刷机组单元。

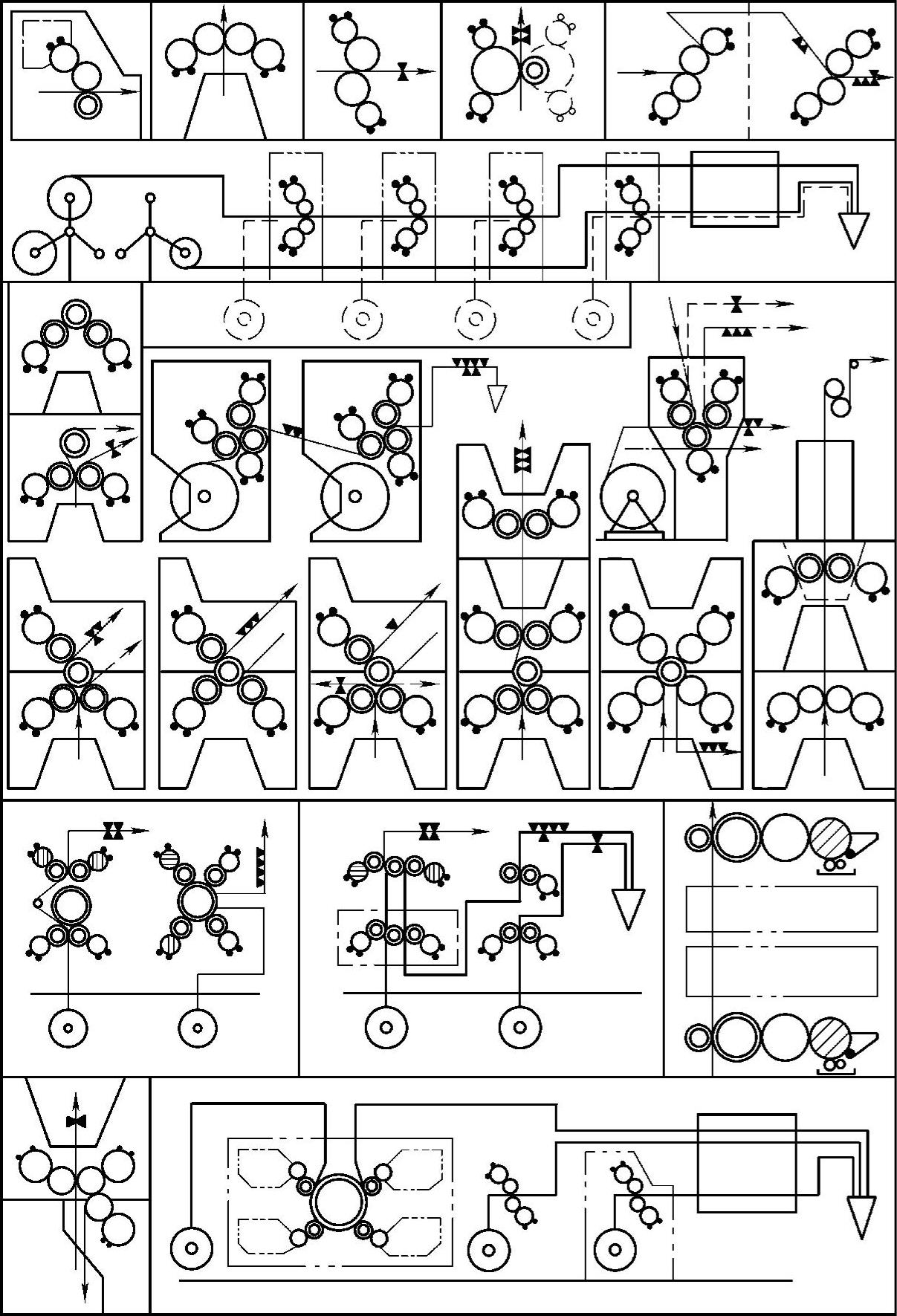

图13-6 卷筒纸胶印机印刷滚筒排列形式

Y型印刷机组除了图13-7（2）和图13-8（2）所示的典型的六滚筒型基础结构外，还有图13-9所示的五滚筒型和七滚筒型结构。五滚筒型是在六滚筒型基础上，去掉一个胶皮滚筒而成，两色共用一个胶皮滚筒。五滚筒型机结构简化了，但因两种颜色共用一个胶皮滚筒容易造成混色。七滚筒型实际上是U型机组加三滚筒型机组构成。

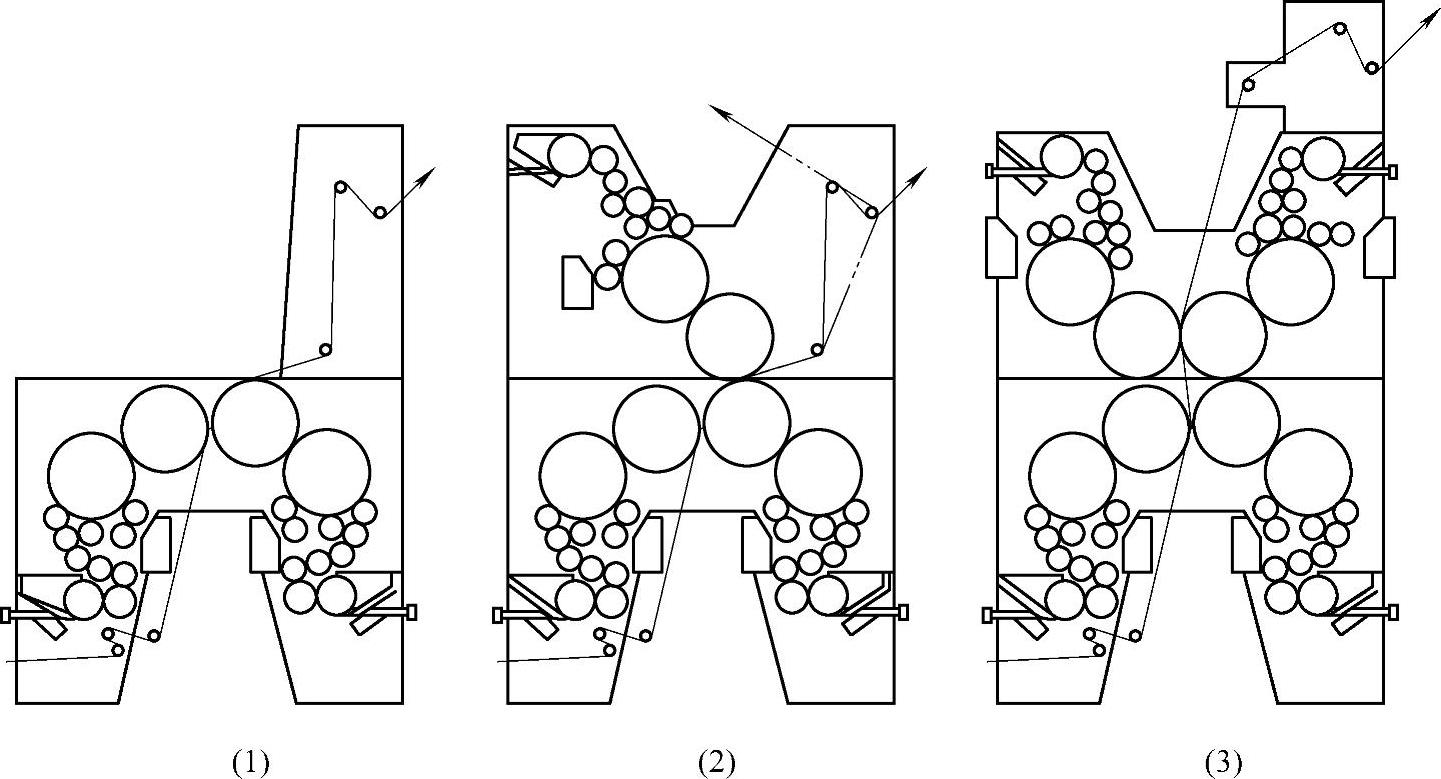

图13-7 卷筒纸胶印机B-B型机组垂直走纸基础机组单元

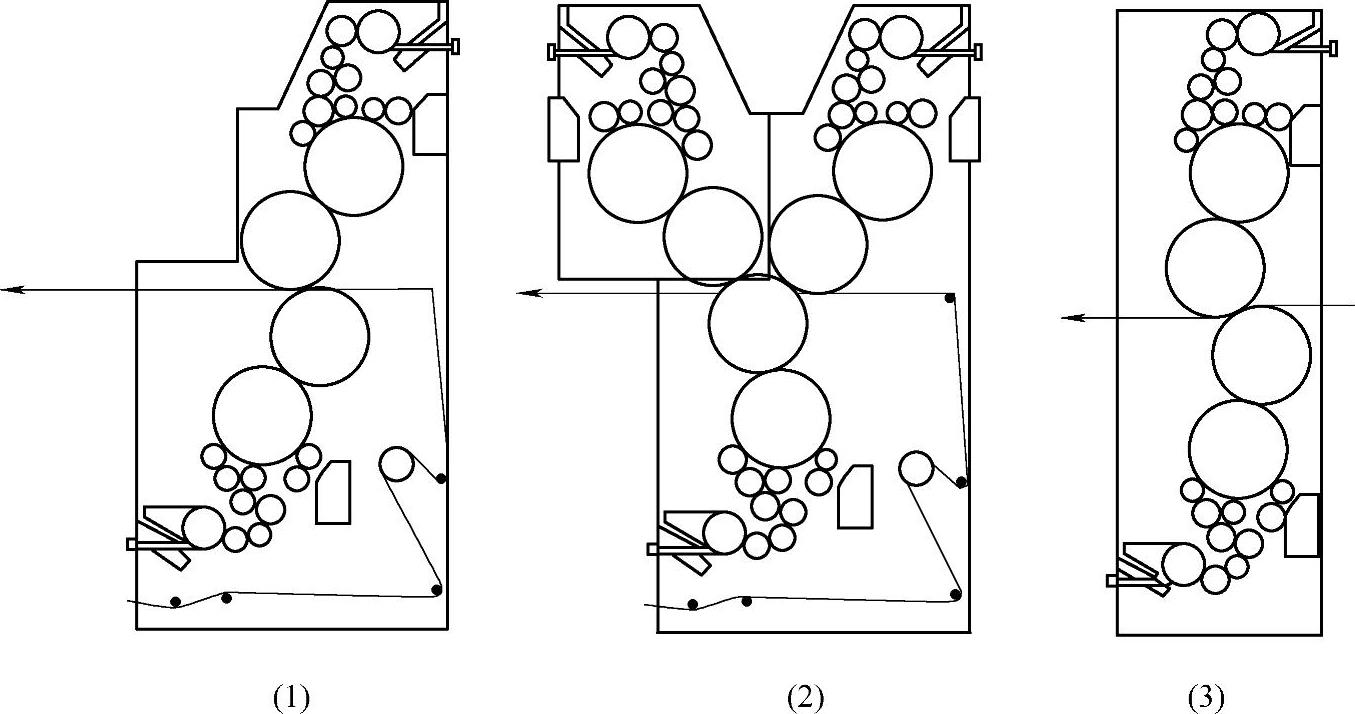

图13-8 卷筒纸胶印机B-B型机组水平走纸基础机组单元

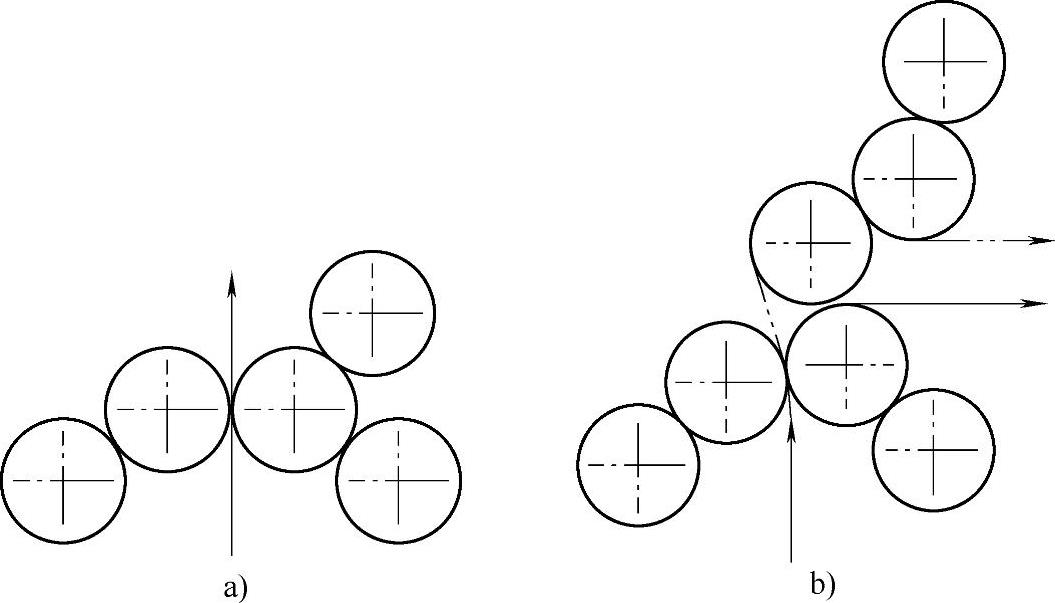

图13-9 Y型机组的五滚筒和七滚筒排列

a）五滚筒型 b）七滚筒型

通常把图13-7、图13-8、图13-9所示印刷机组单元，看作基础机组单元。利用这些基础机组单元，可以组成各种不同的垂直走纸或水平走纸的卷筒纸胶印机。
