13.2.2 卫星（有压印滚筒）型机组单元
卫星型机组单元，也称有压印滚筒型机组单元。主要特征是有一个压印滚筒，卫星型机组纸带在胶皮滚筒和压印滚之间通过，因此只能单面印刷。
1.卫星型机组
卫星型机组单元如图13-10和图13-11所示。压印滚筒直径可以比印版滚筒或胶皮滚筒直径大（见图13-10），也可以相同（见图13-11）。
图13-10和图13-11（1）所示的卫星型机组由九个滚筒组成，又称九滚筒型卫星机组，是最常用的卫星型机组单元。图13-11（2）所示的是特殊卫星机组，由十个滚筒组成，又称十滚筒机组。
如果把图13-11所示卫星型机组单元的胶皮滚筒移位，并改变转动方向，可以实现胶皮滚筒对压印滚筒（卫星）方式印刷（单面四色）和B-B方式印刷（双面双色）的转换。

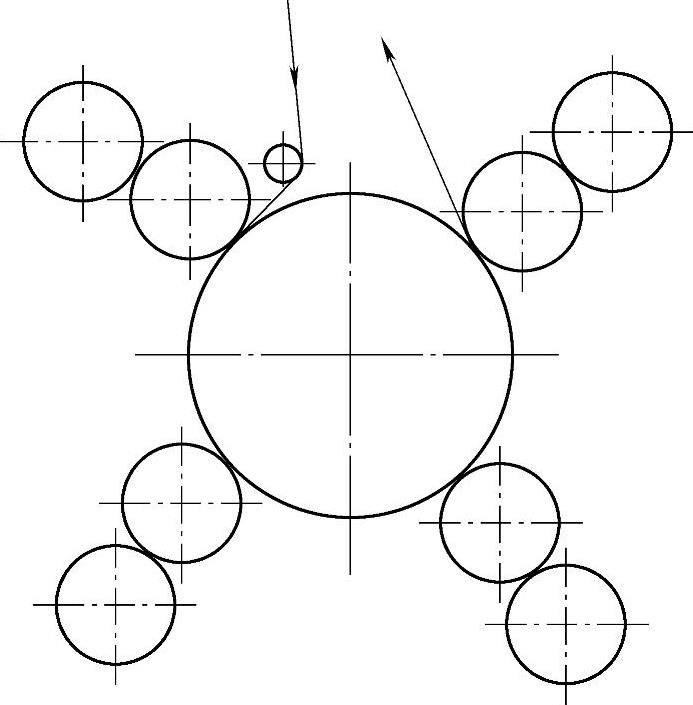

图13-10 大压印滚筒卫星型机组单元

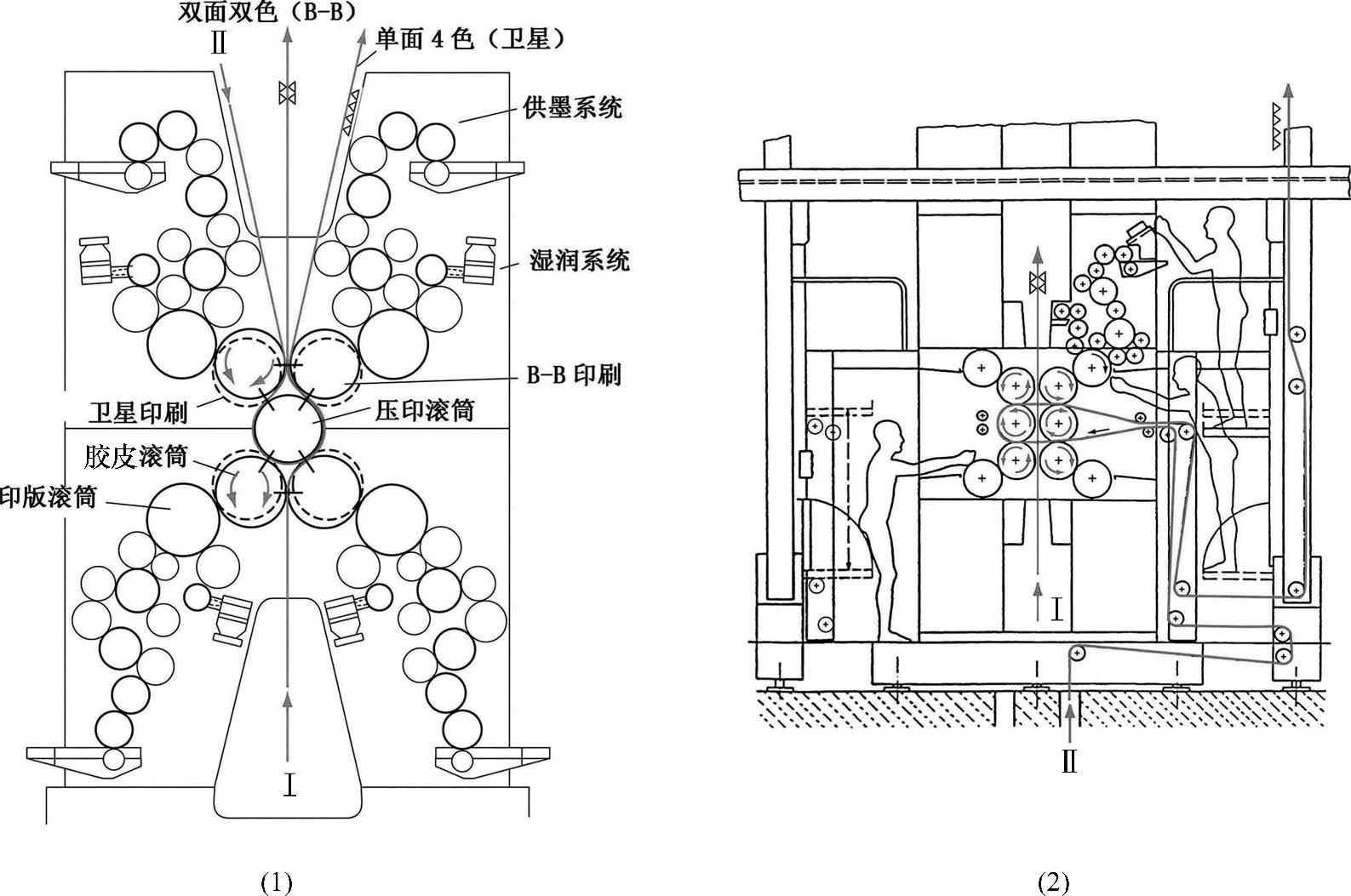

图13-11 小压印滚筒卫星型机组单元和印刷方式的转换
Ⅰ—B-B型印刷穿纸路线（双面双色） Ⅱ—卫星型印刷穿纸路线（单面四色）
如图13-11（1）所示，胶皮滚筒处于实线位置，即上下两对胶皮滚筒接触，并脱离压印滚筒，纸带按穿纸路线Ⅰ走纸，即从下向上在两对胶皮滚筒中间垂直走纸，就是B-B方式印刷（双面双色）。如果胶皮滚筒处于虚线位置，两对胶皮滚筒脱开，并与压印滚筒接触，纸带按穿纸路线Ⅱ走纸，纸带从胶皮滚筒和压印滚筒中间穿过，就是胶皮滚筒对压印滚筒（卫星）方式印刷（单面四色）。同样，如图13-11（2）所示，按穿纸路线Ⅰ垂直走纸时，两个胶皮滚筒靠上，并脱离压印滚筒，为B-B方式印刷。按穿纸路线Ⅱ水平走纸时，两对胶皮滚筒脱开，并与压印滚筒靠上，实现胶皮滚筒对压印滚筒（卫星）方式印刷。
2.半卫星型机组
压印滚筒周围有四对胶皮滚筒和印版滚筒，即组成卫星型印刷机组单元，如图13-10和图13-11所示。如果只有三对胶皮滚筒和印版滚筒，通常称为半卫星印刷机组单元的，如图13-12所示的下边两个胶皮滚筒处于虚线位置。

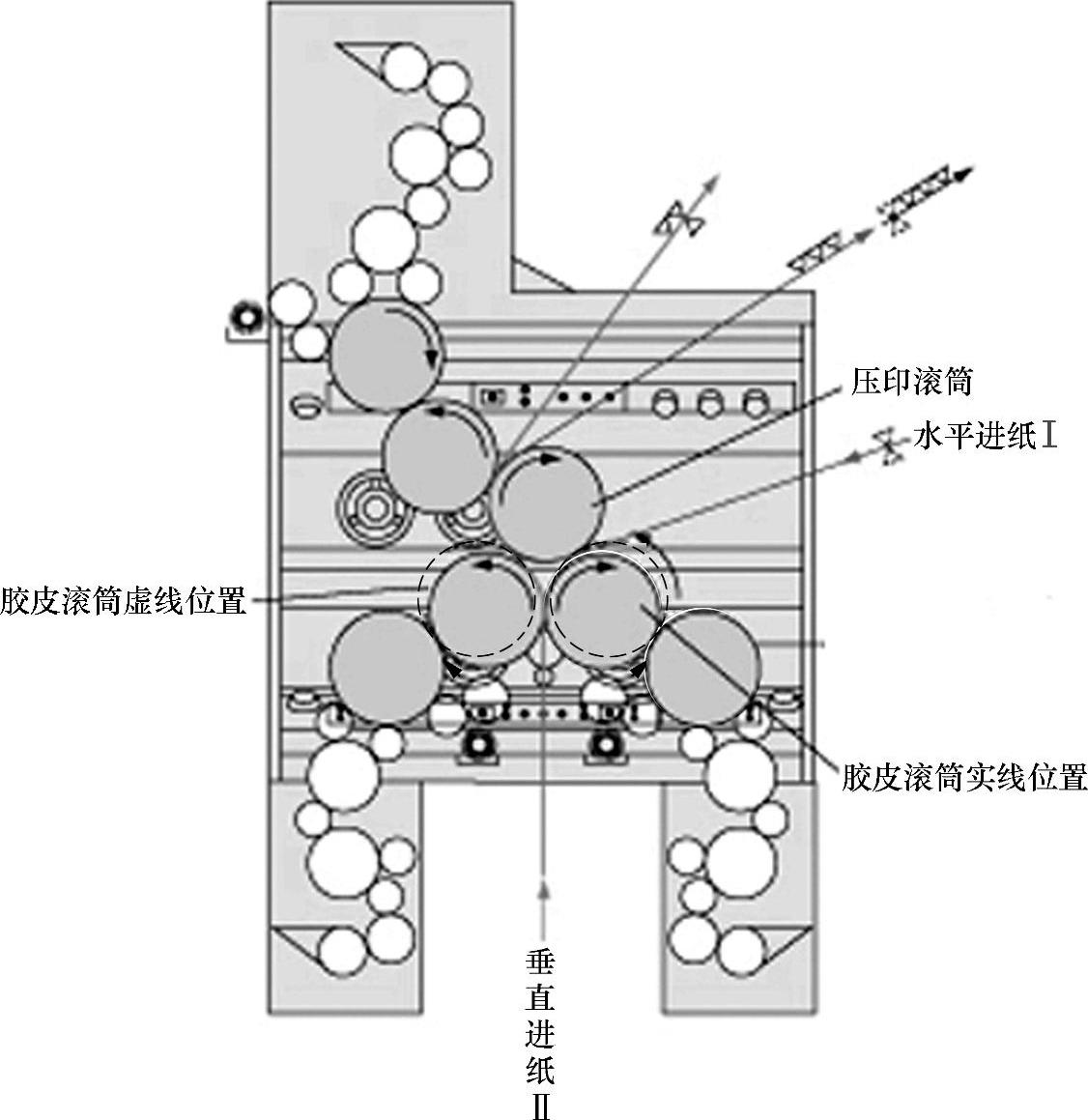

图13-12 半卫星型机组单元
这种半卫星印刷机组单元下边的两个胶皮滚筒的位置和转动方向，一般是可以改变的。如图13-12所示，下边两个胶皮滚筒处于虚线位置，两个胶皮滚筒分开，并靠住压印滚筒，就是半卫星型机组。下边两个胶皮滚筒处于实线位置，两个胶皮滚筒靠上并脱离压印滚筒，就是垂直B-B机组和三滚筒型机组组合，即七滚筒型机组。
无论是半卫星型机组还是七滚筒型机组，都可以采用垂直进纸和水平进纸。不同方式进纸，印刷色数不同。
半卫星型机组采用水平进纸路线Ⅰ，纸带从上面出纸，可以印刷单面三色印刷品；如果纸带从水平左侧出纸，可以印刷单面两色印刷品。如果采用垂直进纸路线Ⅱ，纸带从上面出纸，可以印刷单面两色印刷品；如果纸带从水平左侧出纸，可以印刷单面单色印刷品。
七滚筒型机组采用水平进纸路线Ⅰ，纸带只能从上面出纸，只能印刷单面单色印刷品。如果采用垂直进纸路线Ⅱ，纸带从上面出纸，可以印刷一面两色一面单色印刷品；如果纸带从水平左侧出纸，可以印刷双面单色印刷品（B-B印刷）。
3.三滚筒型机组
由压印滚筒、胶皮滚筒和印版滚筒组成的机组，通常叫三滚筒型印刷机组单元，如图13-9b中上面三个滚筒所示。三滚筒型机组常用于包装、标签印刷卷筒纸胶印机，以及表格印刷机中的胶印机组。
在半卫星和三滚筒印刷机组单元中，压印滚筒直径大部分和其他滚筒直径相同，但也可以不同。
