13.2.3 典型卷筒纸胶印机的组成和发展趋势
不同用途的卷筒纸胶印机，常常采用不同的基础机组单元组成。
1.书刊卷筒纸胶印机
书刊卷筒纸胶印机常用的印刷机组是采用水平B-B型，如图13-1、图13-2、图13-3和图13-4所示。通常一台水平B-B型书刊卷筒纸胶印机，配备1～2个给纸机组。
书刊卷筒纸胶印机也有采用垂直B-B型印刷机组的。其构成如图13-5所示。垂直B-B型印刷机组构成的书刊卷筒纸胶印机，常常是书报两用机。其特点是在多色机（如一个塔）或多个塔时，配备多个给纸机组。在不印刷双面彩色内容时，便于采用多纸卷、多纸路的方式提高机器利用率和效率。
2.商业卷筒纸胶印机
商业卷筒纸胶印机常用的印刷机组是采用水平B-B型，如图13-13a所示。一般商业卷筒纸胶印机印刷机组为四个。在采用不停机换活件技术的商业卷筒纸胶印机，根据需要一般配置五个、六个或八个印刷机组。商业卷筒纸胶印机对印刷机组的精度和配置，比书刊和报纸卷筒纸胶印机要求高，例如商业卷筒纸胶印机靠版墨辊一般为三根，而书刊和报纸卷筒纸

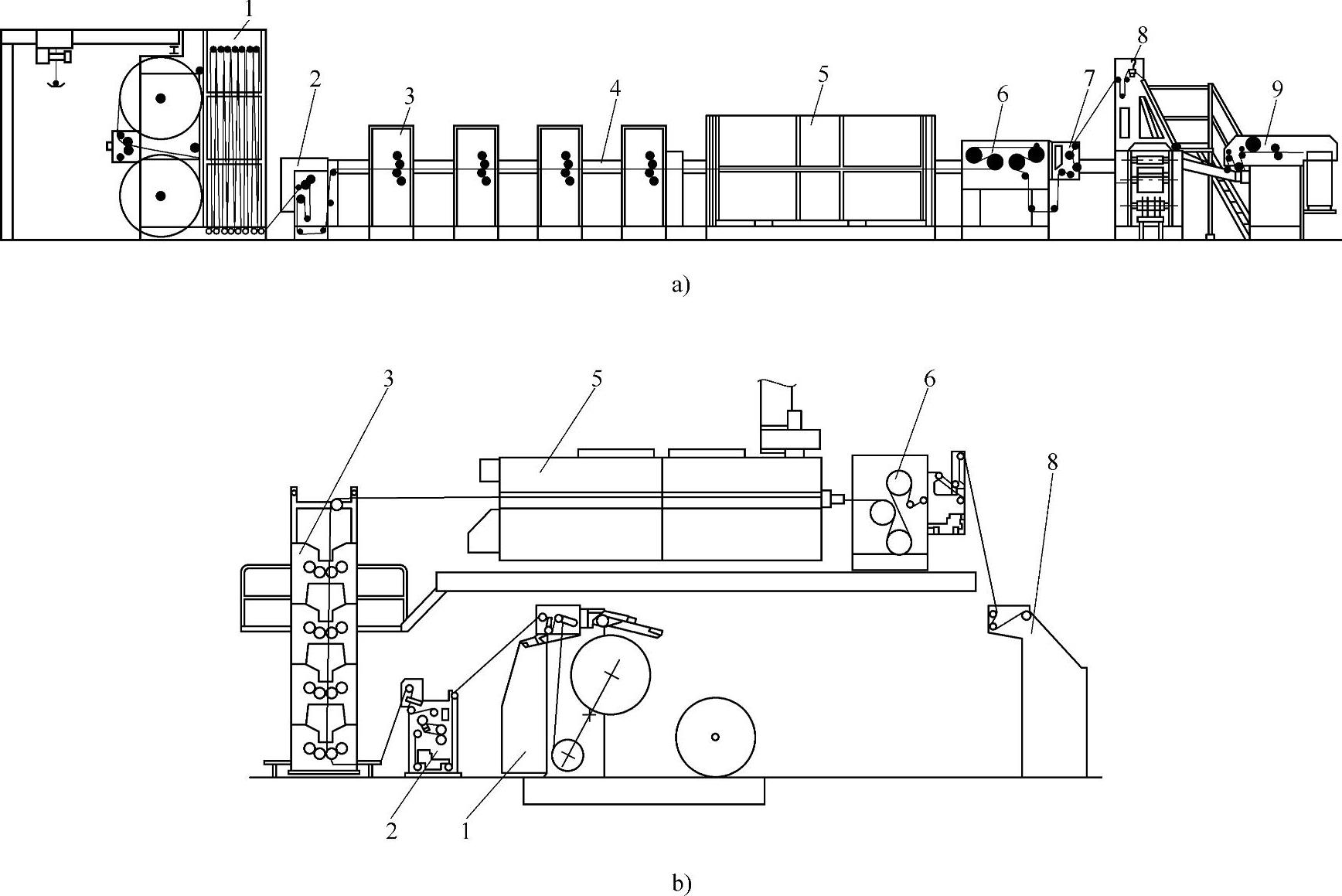

图13-13 商业和半商业卷筒纸胶印机
a）水平B-B型商业机 b）垂直B-B型半商业机
1—自动接纸机 2—送纸装置 3—印刷机组 4—传动装置 5—烘干箱 6—冷却机构 7—上光、加湿、加硅装置 8—折页机 9—裁单张纸机
胶印机靠版墨辊一般为两根。
半商业卷筒纸胶印机的印刷机组也有采用垂直B-B型印刷机组的。但所配套的烘干箱和冷却装置，一般仍然采用水平走纸，如图13-13b所示。
3.报纸卷筒纸胶印机
报纸卷筒纸胶印机主要用途是印刷报纸。由于每份报纸的版面数、印刷色数、发行量、彩色版面的安排变化较大，因此报纸卷筒纸胶印机机组的结构、排列、机组数量千变万化。印刷机组的各种基本型式，在报纸卷筒纸胶印机上都有应用，而且可以任意组合。由于报纸的多样性及市场需求的不同，各种印刷机组基础单元组成的报纸卷筒纸胶印机都在使用。
在20世纪80年代以前，报纸卷筒纸胶印机以图13-14a所示的大压印滚筒双卫星型印刷机组，以及图13-14b所示的大压印滚筒卫星型印刷机组和垂直B-B型印刷机组组合为主要形式。在20世纪90年代以后，逐步发展为以垂直B-B型印刷机组，特别是由四个垂直B-B（或由两个H）型机组组成的塔型机（见图13-20）为主。在上述转变过程中，曾有一段时间流行采用“Y”型基础机组单元，组成水平或垂直走纸的报纸卷筒纸胶印机，如图13-17（1）、（2）、（4）和图13-18所示。
（1）卫星型机组单元组成的报纸卷筒纸胶印机 卫星型机组包括三滚筒型、半卫星型和卫星型机组单元。卫星型机组单元只能单面印刷。要进行双面印刷，一般要有两个卫星型机组单元组成一个报纸印刷机组。图13-14a、c、d是由两个卫星型机组单元组成的报纸卷筒纸胶印机。图13-14a所示为大压印滚筒水平配置的双卫星型机组组成的报纸机。图13-14c所示为小压印滚筒垂直配置的九滚筒塔式卫星型机组组成的报纸机。图13-14d所示为小压印滚筒垂直配置的十滚筒塔式卫星型机组组成的报纸机。

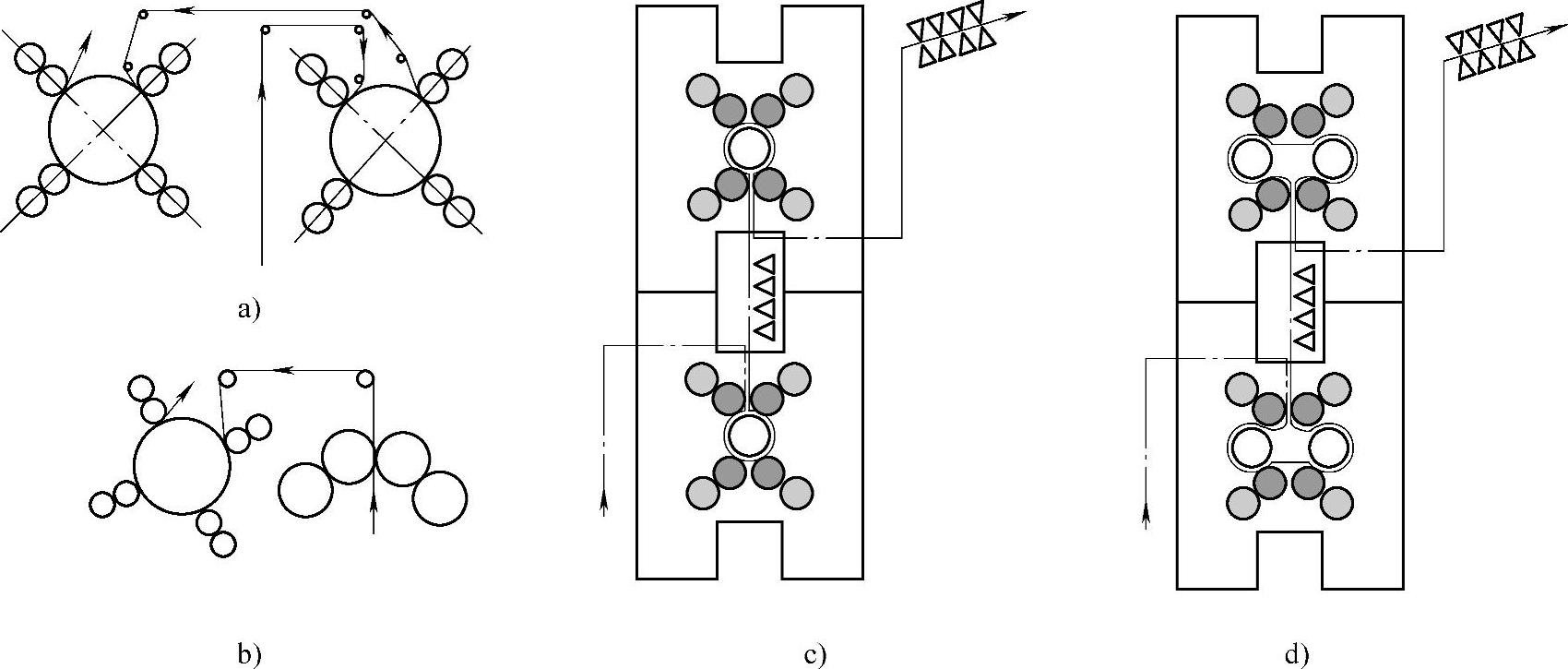

图13-14 卫星型机组组成的报纸卷筒纸胶印机
a）双卫星型机和穿纸路线 b）卫星机组+B-B型 c）九滚筒卫星机组d）十滚筒卫星机组
20世纪80年代前，卫星型机组报纸卷筒纸胶印机，以图13-14a所示的大压印滚筒水平配置的双卫星型机组为主，而后逐步发展为如图13-14c、d所示的小压印滚筒垂直配置的双卫星型机组为主。
（2）卫星型机组和B-B型机组组成的报纸卷筒纸胶印机 卫星型机组单元只能单面印刷。要进行双面印刷，可以由一个卫星型机组单元和一个垂直B-B型机组单元组成一个报纸印刷机组。图13-14b是由一个卫星型机组单元和一个垂直B-B型机组单元组成的报纸卷筒纸胶印机。
（3）七滚筒型机组组成的报纸机和穿纸路线（图13-15） 七滚筒型机组由垂直B-B型机组和一个三滚筒机组组成。一般七滚筒型机组的垂直B-B型机组的胶皮滚筒，可以改变位置和转动方向，可以接触并脱离三滚筒机组。图13-15（1）至（6）为七滚筒型机组。垂直B-B型机组的胶皮滚筒分开并靠上三滚筒机组的压印滚筒，如图13-15（7）、（8）所示，就成为半卫星型机组了。
由于滚筒的位置和转动方向可以改变，所以穿纸路线也可以改变，比较灵活。根据印刷色数和要求，可以通过改变穿纸路线，实现每面印刷色数的不同；也可以根据需要，采用单纸路或双纸路印刷。
图13-15 七滚筒型机组组成的报纸机及穿纸路线
（4）垂直B-B型机组和七滚筒型机组组成的报纸机及穿纸路线（图13-16） 由于七滚筒型机组的垂直B-B型机组的胶皮滚筒可以改变位置和转动方向，所以穿纸路线也可以改变，实现不同纸路和每条纸带每面不同色数的印刷，变化灵活方便。

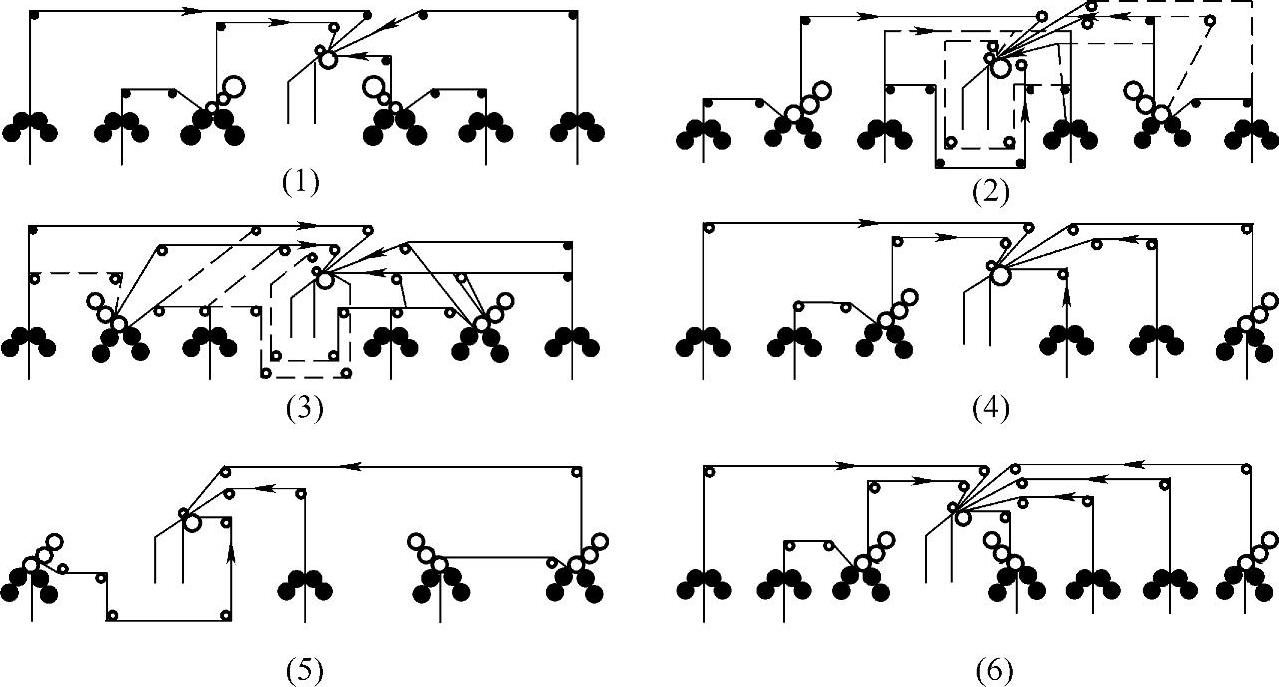

图13-16 垂直B-B型机组和七滚筒型机组组成的报纸机及穿纸路线
（5）垂直Y型和H型机组组成的报纸机（图13-17） 每种机组的组成方式，都可以采用多纸卷多纸路印刷。
图13-17（1）为三个给纸机组、两个垂直走纸Y型机组塔及一个折页机组组成。可以采用单、双、三纸路印刷。图所示为三纸路印刷。
图13-17（2）为八个给纸机组、三个垂直走纸Y型机组塔、两个H机组及一个折页机组组成。折页机配置在机器中间位置，是为了在印刷纸路较少（如1～3条纸路）时，可以只开动折页机和折页机一边的机器，穿纸也比较方便；印刷纸路较多（如4～8条纸路）时，可以开动折页机和折页机两边的机器。
图13-17（3）为七个给纸机组、两个垂直走纸H型机组塔、两个H机组及一个折页机组组成。与图13-17（2）一样，折页机配置在机器中间位置，是为了在印刷纸路较少时，可以只开动折页机和折页机一边的机器，穿纸也比较方便。
图13-17（4）为两个给纸机组、两个垂直走纸Y型机组或Y型机组塔，以及两个折页机组成，折页机配置在印刷机组两边，其特点是在印刷一条纸路并且印刷色数较少时，可以当两台机器同时使用；如果需要印刷色数较多时，可以当一台机器使用。在印刷纸两条纸路时，可以向两侧分别折页，也可以两条纸路合并使用一个折页机折页。灵活方便。

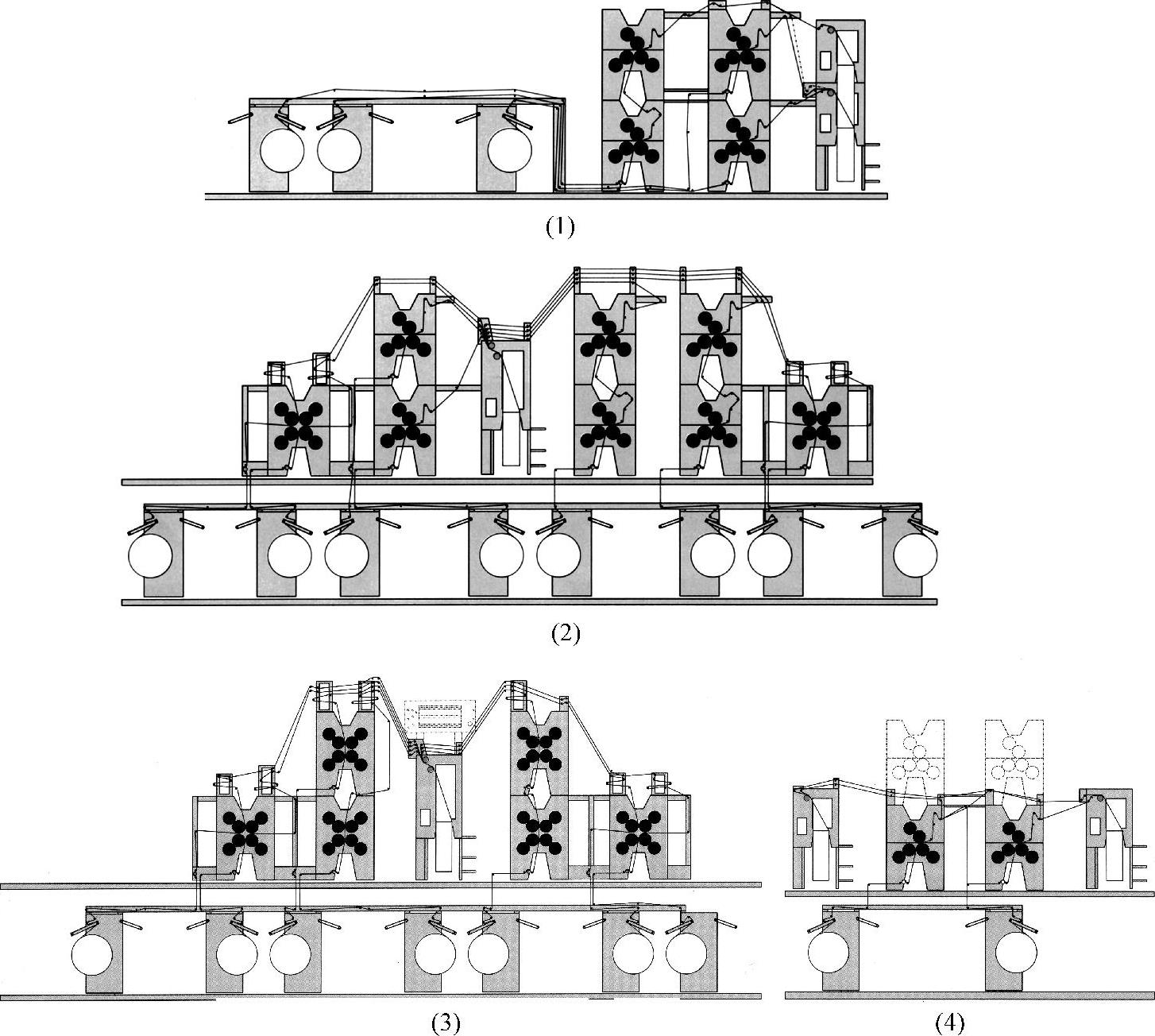

图13-17 垂直Y型和H型机组组成的报纸机
（6）水平Y型机组组成的报纸机及穿纸路线（图13-18） 该配置的特点是给纸机和印刷机组合为一体，结构紧凑。彩色印刷和黑白印刷变化灵活方便。图13-18（1）机组较多，适合彩色版面较多和一份报纸版面较多的报纸印刷。图13-18（2）机组较少，适合彩色版面较少和一份报纸版面较少的报纸印刷。
（7）水平B-B型机组组成的报纸机及穿纸路线 图13-19（1）所示卷筒纸胶印机的左半部，实际上是一台商业或半商业卷筒纸胶印机，右半部是两个给纸和印刷合一的水平B-B型印刷机组。这种组合适合报纸中夹带质量要求高的胶版纸或铜版纸广告印刷。另外，在报纸印刷完成后，可以用左半部印刷商业广告，或者利用右半部印刷单色或双色书刊印刷品。
图13-19（2）所示卷筒纸胶印机配置两台折页机。在每份报纸版数很多或彩色画面较多的情况下，可以利用所有或大部分印刷机组印刷，各纸带同时进入中间的折页机折页。在每份报纸版数较少或彩色画面较少的情况下，可以当两台机器使用。左面印刷机组印刷的印刷品用中间的折页机折页，右面印刷机组印刷的印刷品用右边的折页机折页。卷筒纸胶印机将给纸机和印刷机组合为一体，结构紧凑。彩色印刷和黑白印刷变化灵活方便。

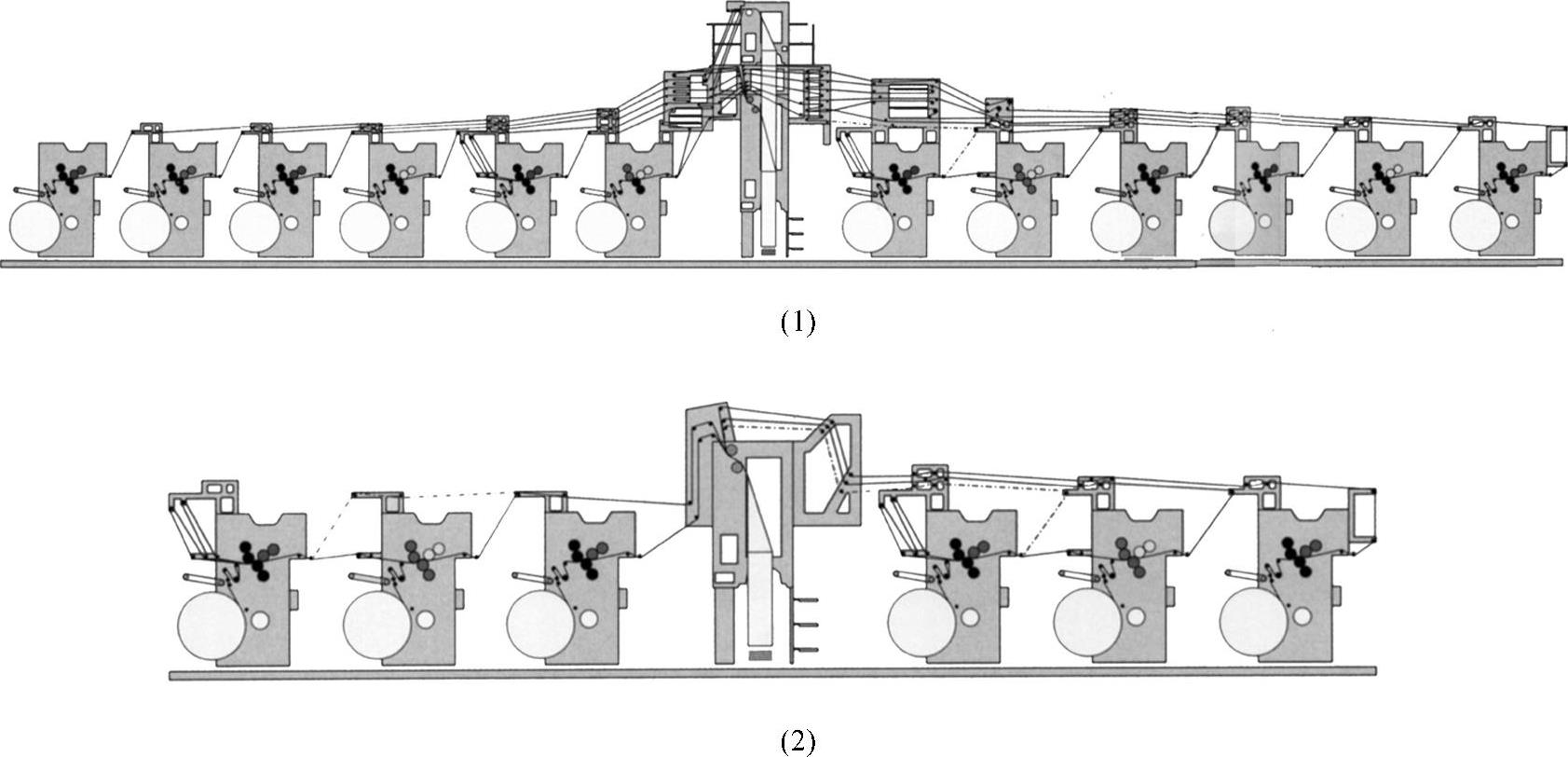

图13-18 水平Y型机组组成的报纸机及穿纸路线

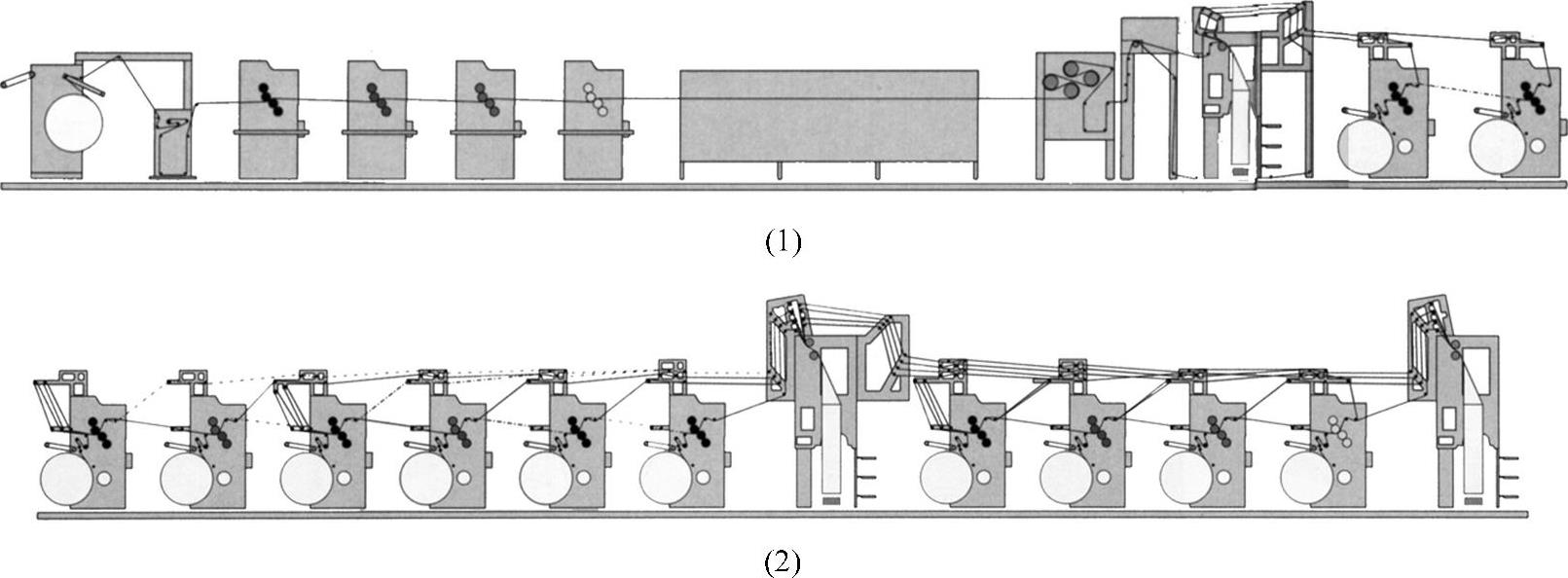

图13-19 水平B-B型机组组成的报纸机及穿纸路线
（8）垂直B-B型机组组成的塔式报纸机 该机如图13-20所示，两个垂直B-B型机组组成H型机组，两个H型机组组成一个塔。垂直B-B型机组组成的塔式报纸机是目前应用最广泛的报纸卷筒纸胶印机。
图13-20a是给纸和印刷机组都在同一平面（一层）内的报纸机。小型和低速报纸机多采用这种配置方式。
图13-20b、c是给纸和印刷机组分别放在楼上和楼下的双层报纸机。中型、大型和高速报纸机大多采用这种配置。
图13-20a、b没有配置烘干装置，所以只能用于冷固型油墨印刷报纸。图13-20c在印刷机组的上边增加了烘干箱和冷却装置，可以用冷固型油墨或热固型油墨印刷报纸。

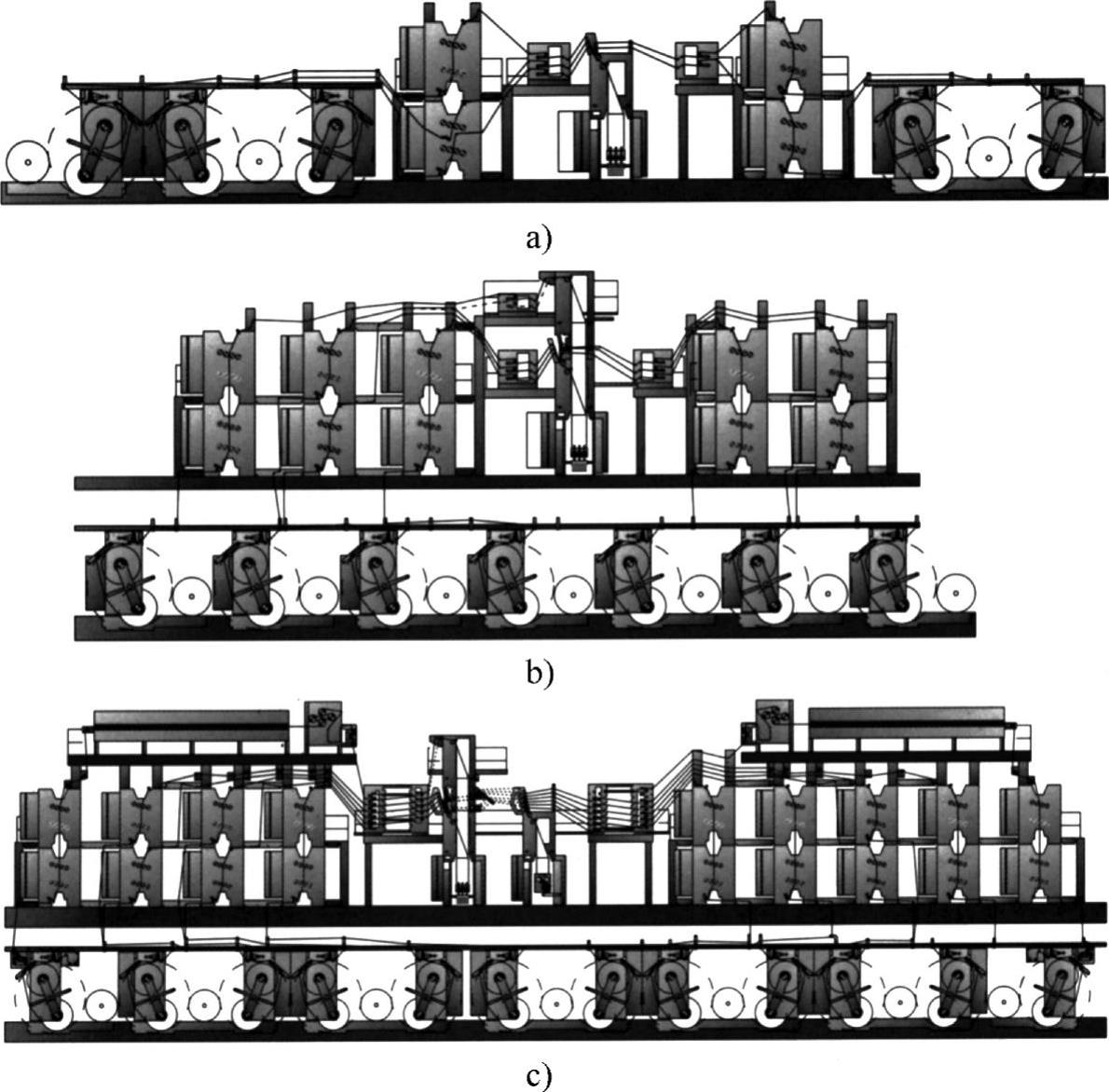

图13-20 垂直B-B型机组组成的塔式报纸机
a）单层 b）双层 c）带烘干箱
4.包装卷筒纸胶印机
包装印刷品印刷所需要的卷筒纸胶印机，称为包装卷筒纸胶印机。用卷筒纸胶印机印刷包装印刷品不断发展，应用越来越广泛。
包装印刷品一般在印刷完成后，还要进行较多的印后加工。因此，包装卷筒纸胶印机一般没有折页机装置而采用其他措施。一般包装卷筒纸胶印机有以下几类。
（1）给纸机+印刷机组+复卷装置 即常说的卷对卷印刷。印后复卷起来的印刷品，再根据需要转到其他印后加工设备上加工。
（2）给纸机+印刷机组+裁切装置 印后直接把纸带裁成单张纸，收齐，成堆输出。根据需要到其他印后加工设备上加工。
（3）给纸机+印刷机组+印后连线装置 根据包装印刷品成品要求，形成流水线。例如，包装盒（箱）印后直接进行模切、压痕、加胶、贴膜、折叠、打包等后序加工，形成产品。
5.标签卷筒纸胶印机
用卷筒纸胶印机印刷标签，是标签印刷发展的新方向之一。一般标签卷筒纸胶印机，也分为类似包装卷筒纸胶印机的三种类型，但标签卷筒纸胶印机形成流水线的机器较多。
