15.1.1  导纸系统的作用和结构

1.导纸系统的主要作用

1）控制纸带的运动路线。

2）使纸带转向、翻面。

3）调整纸带在卷筒纸胶印机上的相对位置。

2.导纸系统的结构

导纸系统由若干导纸辊、支架和调整机构组成，如图15-1所示。导纸辊3、4、5是改变纸带位置、运动方向的主要机构。改变导纸辊的位置、方向，即可改变纸带位置和运动方向。支架1和调整机构2是保证导纸辊正确位置和正常工作的机构。在高速卷筒纸胶印机上，导纸辊的调整一般是采用伺服电动机在中央控制台上进行遥控调整的。

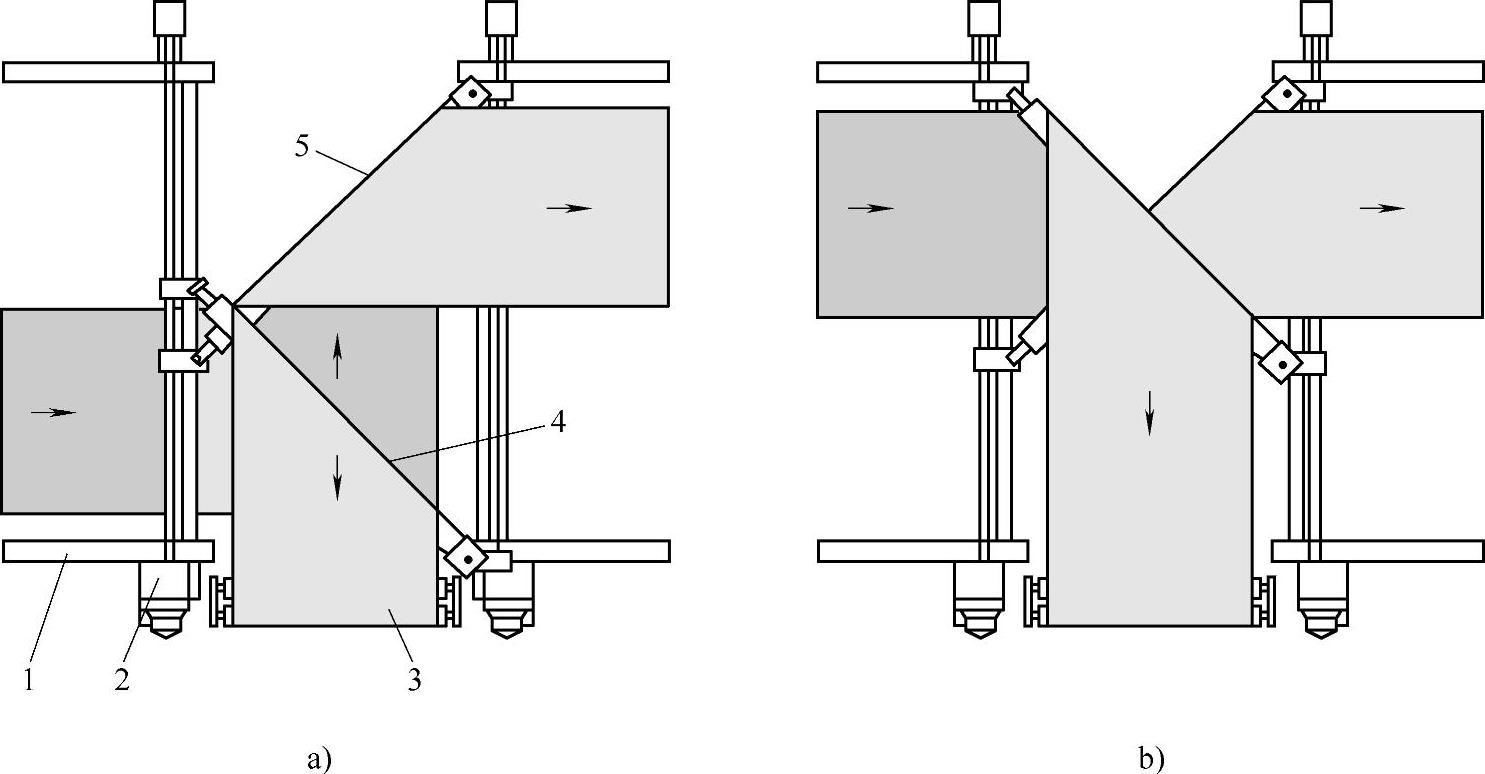

图15-1 导纸系统结构

a）纸带移动翻面 b）纸带翻面

1—支架 2—调整机构 3—横向导纸辊 4、5—导纸辊
