15.1.3  纸带翻面装置

在三滚筒型及卫星型卷筒纸胶印机上，一般情况下只能印刷一面。为了满足双面印刷的要求，采用纸带翻面装置把纸带翻面，进行第二面印刷。纸带翻面装置如图15-3所示。

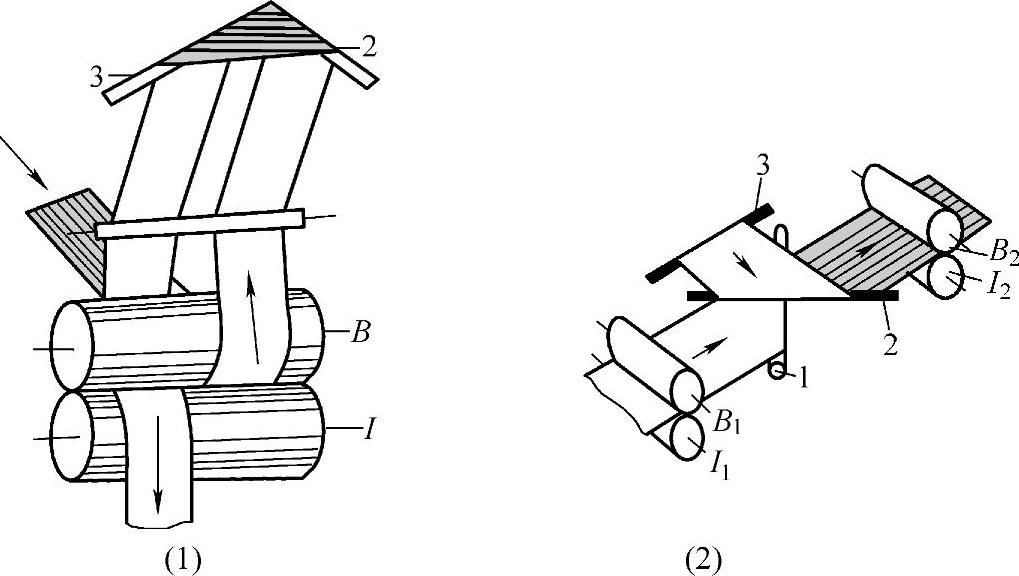

图15-3 纸带翻面装置

1、2、3—导纸辊 B、B₁、B₂—胶皮滚筒 I、I₁、I2—压印滚筒

当只有一个三滚筒型机组或一个卫星型机组时，如需双面印刷，可采用如图15-3（1）所示的办法。纸带先从胶皮滚筒B的右侧通过，印刷一面，经过两根互成90°的转向导纸辊2和3，使纸带前进方向改变180°，从胶皮滚筒B的左侧通过，即可在纸带的另一面印刷，从而实现了一个机组双面印刷的要求。

图15-3（2）所示为两个三滚筒型，或卫星型卷筒纸胶印机组（图中只画出胶皮滚筒B及压印滚筒I），纸带翻面印刷的情形。从第一组出来的纸带，经过转向导纸辊1，改变为与原来方向成垂直的向机外方向（左侧）前进，纸带翻转一次；转向导纸辊3使纸带返回向机内（右侧）前进，同时纸带又翻转一次；通过转向导纸辊2使纸带的运动方向又改变了90°，并使纸带翻转，以原来方向进入第二印刷机组，在另一面进行印刷。
