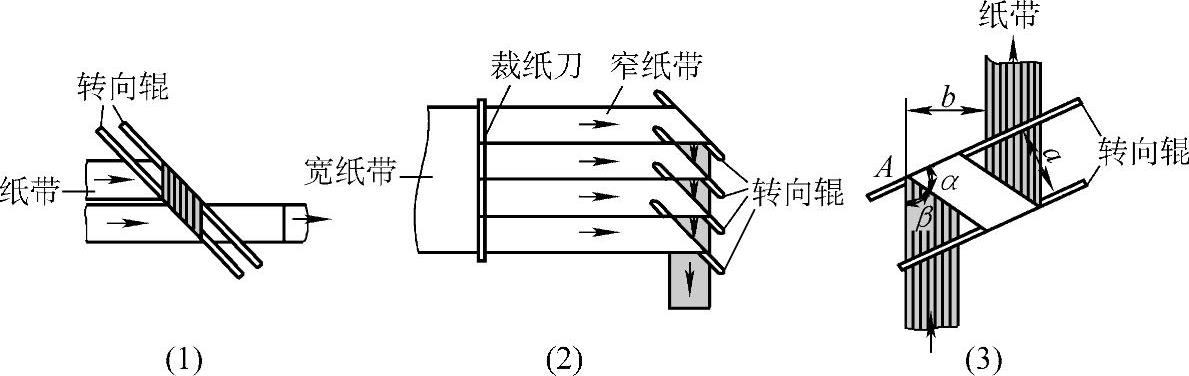

纸带横向位移装置导纸辊如图15-2所示。其作用是将纸带的位置横向移动，以满足多层纸带重叠折页工序的要求，或一些特殊要求。
如图15-2（1）所示，其中一条纸带，通过两根平行转向导纸辊后，横向位移，处于另一条纸带的上方，使两条纸带叠在一起；如图15-2（2）所示，一条宽纸带经过三个裁纸刀，将纸带裁成四条后，经过四个转向导纸辊，使四条纸带彼此对齐并叠在一起；如图15-2（3）所示，经过两根转向导纸辊，使纸带在平面内移动了一个位置。
图15-2 纸带横向位移装置导纸辊
