15.2  自动穿纸装置

卷筒纸胶印机纸路很长，特别是报纸用塔机由于穿纸路线长，并且由于版面安排不同，穿纸路线还经常改变，更增加了穿纸困难。如果采用人工穿纸，不但费事也不安全，因此在报纸卷筒纸胶印机上，大多设有自动穿纸机构。自动穿纸机构种类也很多，有链条自动穿纸、布带自动穿纸等。

由于布带穿纸可靠性差，而且穿纸路线越长，可靠性越差，并且难以适应机组较多，穿纸路线经常变化的要求。现在经常采用如图15-5所示的链条自动穿纸机构，较好地解决了穿纸路线复杂并且经常改变的需要。

如图15-5（1）所示，在需要穿纸的路线上安装有导轨1、链条2、主动链轮3、驱动链轮电动机4（比如气动马达）、专门研制的穿纸引导磁性薄膜6，无需粘接即可与纸带连接。磁性薄膜6与一段穿纸链条（一般为2～3m长）连接，由主动链轮电动机带动链轮转动，通过链条带动纸带，按预先设定的穿纸路线把纸带穿好。

为了满足改变穿纸路线的要求，在纸带需要拐弯的地方，设有自动挡板5，挡板放下时，如图15-5（2）所示，链条拐弯向上走。挡板抬起时，如图15-5（3）所示，链条直线前进。

为了减少穿纸辅助时间，一般预先根据印品版面要求，编制好穿纸程序，预先输入机器的中央控制台。由中央控制台预先把各岔路口的挡板设定好，纸带即可自动按要求穿好。

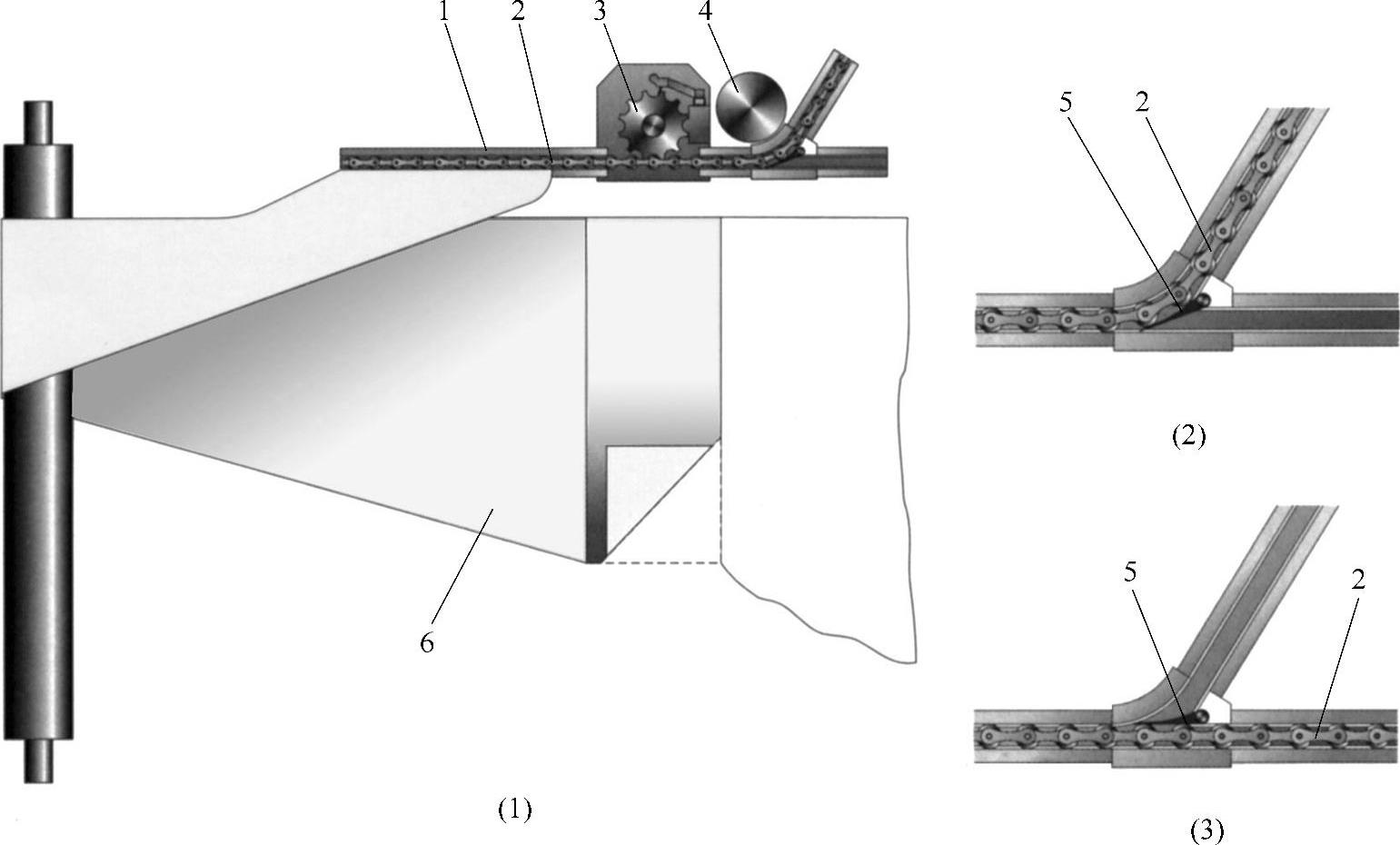

图15-5 链条自动穿纸机构

1—导轨 2—链条 3—主动链轮 4—电动机 5—自动挡板 6—穿纸引导磁性薄膜

纸带穿纸装置只有一对（左右两侧墙板附近）穿纸链条。每间隔略短于穿纸链条长度的地方，就设置主动链轮3和电动机4，这样一对（左右两侧墙板附近）穿纸链条，就可以带动纸带，在所需要的穿纸导轨中运行，完成需要的穿纸工作。
