16.7  复卷

纸带经印刷、烘干、冷却后，不进入折页机折页，而是把纸带重新复卷起来。复卷的主要目的是为离线再加工做准备。

连线加工虽然带来许多方便，但有的连线加工仍不能满足特殊印后加工需要，或连线加工的速度与印刷速度不匹配，有时会降低印刷效率。为了不影响印刷机的印刷效率，满足某些特殊印后加工需要，有时需要把印刷后的纸带复卷，进行离线再加工。

由于印刷后直接复卷不进行折页，所以印刷纸张的厚度不受折页机的限制，一般卷筒纸胶印机的印刷纸厚可以达到250g/m²。这对于包装印刷是非常有用的。复卷装置经常用在包装卷筒纸胶印机上和其他卷筒纸印刷机上。

复卷装置的工作原理与给纸的工作原理基本相同，基本要求也相同。区别只是给纸是纸卷展开，而复卷是将纸带复卷成卷，是给纸的一个逆过程。图16-17示出复卷装置结构。为

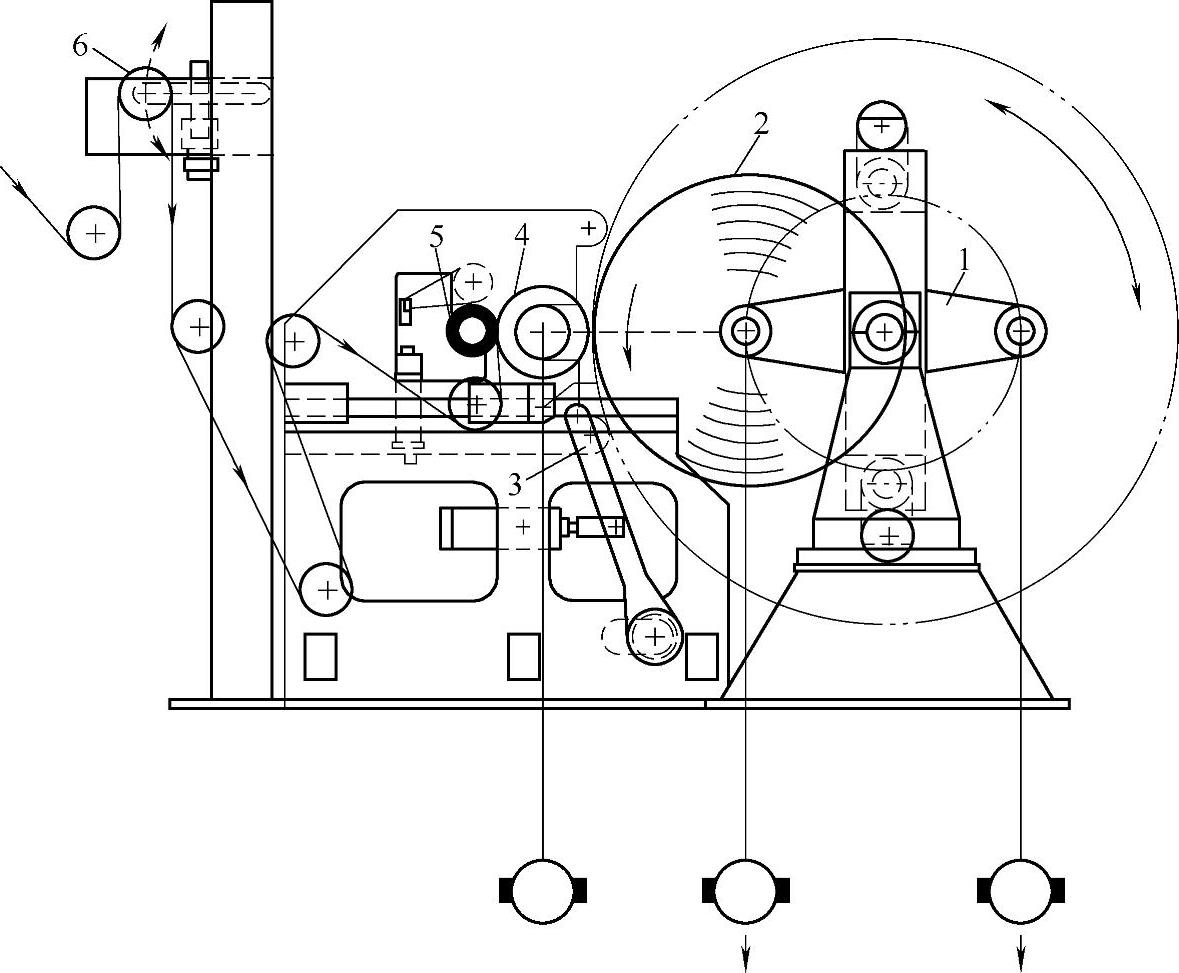

图16-17 复卷装置结构

1—料架 2—料卷 3—压紧辊架 4—复卷牵引辊 5—压紧胶辊 6—张力检测辊

了保证复卷整齐、松紧一致，复卷料卷的线速度必须与印刷速度一致，纸带张力稳定，复卷装置应能轴向自动调整。

为了保证复卷张力，复卷牵引辊4的线速度应略高于冷却辊的线速度。张力检测辊6检测张力变化，保证张力稳定。如果张力变化超出规定范围，检测辊便发出信号，调整复卷牵引辊4的转速，以便调整张力，使其张力符合要求。压紧胶辊5对复卷牵引辊4的压力要均匀一致，其离合由气缸控制。复卷牵引辊4、料架1和料卷轴的转动分别由电动机驱动，并保证相互的速度关系。
