17.3.1  按纸卷数分类

图17-4示出给纸机支架类型。按每个给纸机可同时上的纸卷数目分类，给纸机可分为单纸卷、双纸卷、三纸卷三种类型。

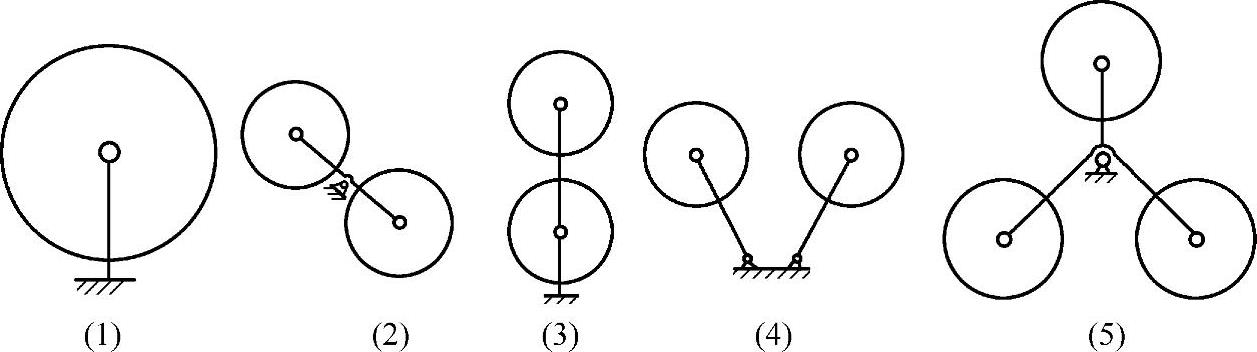

图17-4 给纸机支架类型

1.单纸卷给纸机

一个给纸机只能上一个纸卷。如图17-4（1）所示。等这个纸卷用完以后，停机上第二个纸卷，手工接纸，再开机印刷。单纸卷给纸机的效率低，常用于低速机。

2.双纸卷给纸机

一个给纸机上同时可以上两个纸卷。双纸卷给纸机可分为以下三种类型：

（1）旋转式 如图17-4（2）所示，为两个纸臂旋转换纸方式。上面的一个纸卷先使用，在使用过程中，将下面的纸卷装好待用。等第一个纸卷用完以后，可停机人工接纸或不停机自动接纸。纸接好后，第二个纸卷转到工作位置使用，原第一个上纸机构转到上纸位置，卸下旧纸卷，再上一个新纸卷待用。

（2）固定式 如图17-4（3）所示，为一个固定架上、下两个纸卷。这种给纸机的用法和图17-4（2）一样，只是支架不能旋转，用完一个纸卷，在纸带接好后，用起吊设备把用完的剩余纸芯卸下，再将新纸卷吊起装好。这种给纸机有自动接纸和手工接纸两类。

（3）独立式 如图17-4（4）所示，为两个独立的纸卷。一般多用于双纸卷双纸路卷筒纸胶印机，即同时印两条纸带，两个纸卷同时用。等两纸卷用完后，停机再同时上两个纸卷。若用在单纸路卷筒纸胶印机上，一个纸卷使用，另一纸卷可上好备用，以减少停机上纸时间，提高机器利用率。

3.三纸卷给纸机

如图17-4（5）所示，也称星形纸架。大多用于高速报纸卷筒纸胶印机上，一般为高速自动接纸。当一个纸卷快要用完时，纸架便转动一个角度，使第二个纸卷进入自动接纸位置；当第一个纸卷用到规定大小时即自动接纸，接纸后再转动一角度；第二个纸卷转到正确的使用位置，第一个纸卷臂转到装卸纸卷位置，卸下剩余的纸芯，再装上一个纸卷备用。这种结构也可采用人工接纸。
