17.3.2 按纸卷卡紧方式分类
图17-5示出纸卷升降、卡紧、轴向调整。按纸卷卡紧方式分类，可分为芯轴卡紧和无芯轴卡头两种类型给纸机。
1.芯轴卡紧
纸卷中间穿一个芯轴，卡紧纸卷。如图17-5c、d所示。

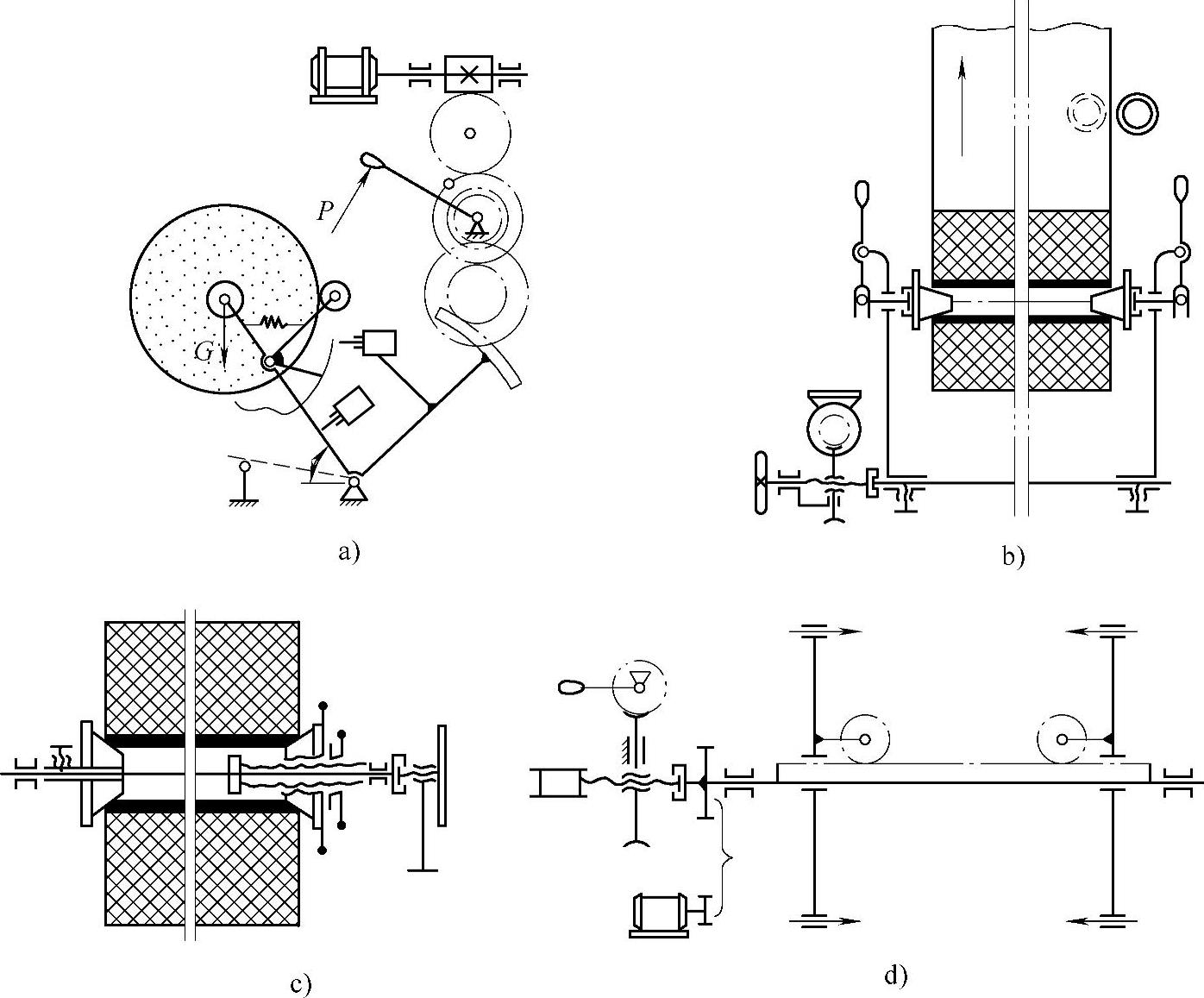

图17-5 纸卷升降、卡紧、轴向调整
a）纸卷升降 b）无芯轴卡紧和轴向调整 c）机械芯轴卡紧和轴向调整d）胀轴卡紧和轴向调整
（1）在芯轴上装两个梅花卡头 如图17-5c所示。芯轴左边装有固定梅花卡头（根据纸卷宽度事先调整好位置后固定）。芯轴穿入纸卷芯内，装上并拧紧右边的活动梅花卡头，纸卷卡紧。松开并卸下活动梅花顶尖便可更换纸卷。
（2）机械芯轴 芯轴是一根空心管，中间穿有丝杠，两端为左右螺纹。转动丝杠，装在丝杠上的螺母轴向移动，螺母上的斜面将胀紧块顶出，把纸卷芯夹紧。丝杠反方向转动，胀紧块缩回，松开纸卷芯。
（3）气胀芯轴卡紧纸卷 如图17-6所示。专用的气胀芯轴是一根空心管，上面装有胀紧块，当在弹性气腔内通入压缩空气后，弹性气腔膨胀，通过弹簧支撑板把胀紧块顶出，夹紧纸卷芯。反之，则松开纸卷芯。

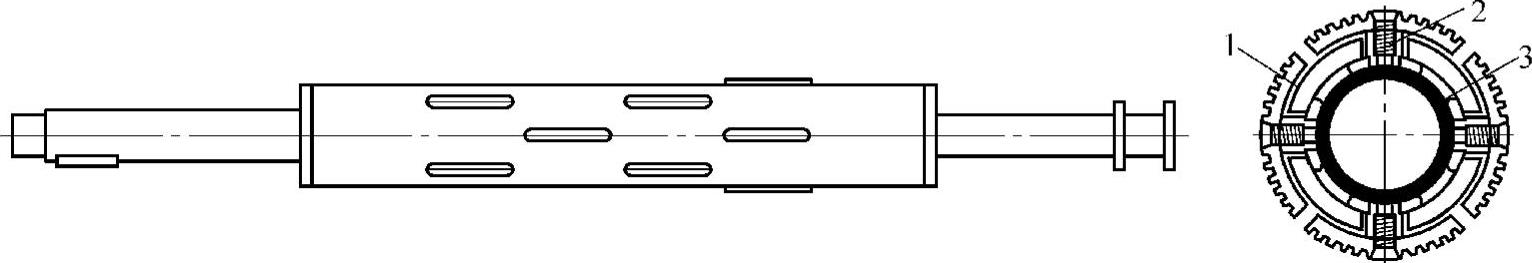

图17-6 气胀芯轴
1—胀紧块 2—弹簧支撑板 3—弹性气腔
2.无芯轴卡头
无芯轴卡头如图17-5b所示，没有芯轴，用两个卡头直接卡住纸卷芯。无芯轴卡头又分为梅花卡头和膨胀卡头两类。
（1）梅花卡头 梅花卡头也称梅花顶尖，如图17-5b所示。两个梅花卡头分别安装在纸卷升降纸臂上。一个是固定梅花卡头，与纸臂的位置固定不变；另一个是活动梅花卡头，可以以手动、气动、电动调整其位置。梅花卡头伸入纸卷芯内一定位置，可卡紧纸卷；退出纸卷可更换纸卷。
图17-7的13所示是电动活动梅花卡头的结构。电动机通过减速机构4带动丝杠转动，丝杠通过螺母6及相关件，带动梅花卡头13左右移动。从而夹紧或松开纸卷。为了保证安全，限位开关l及限位销2、3与限位块5共同配合，限制了梅花顶尖的最大位移量。

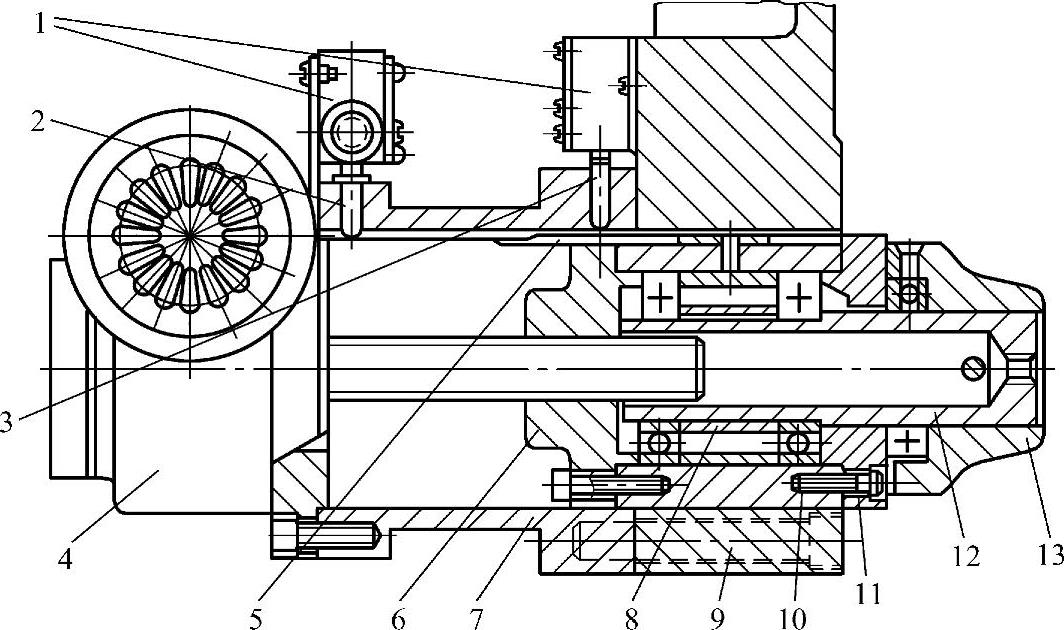

图17-7 电动卡紧机构
1—限位开关 2、3—限位销 4—减速机构 5—限位块 6—螺母 7、8—套 9—纸臂 10—套 11—压盖 12—支轴 13—梅花卡头

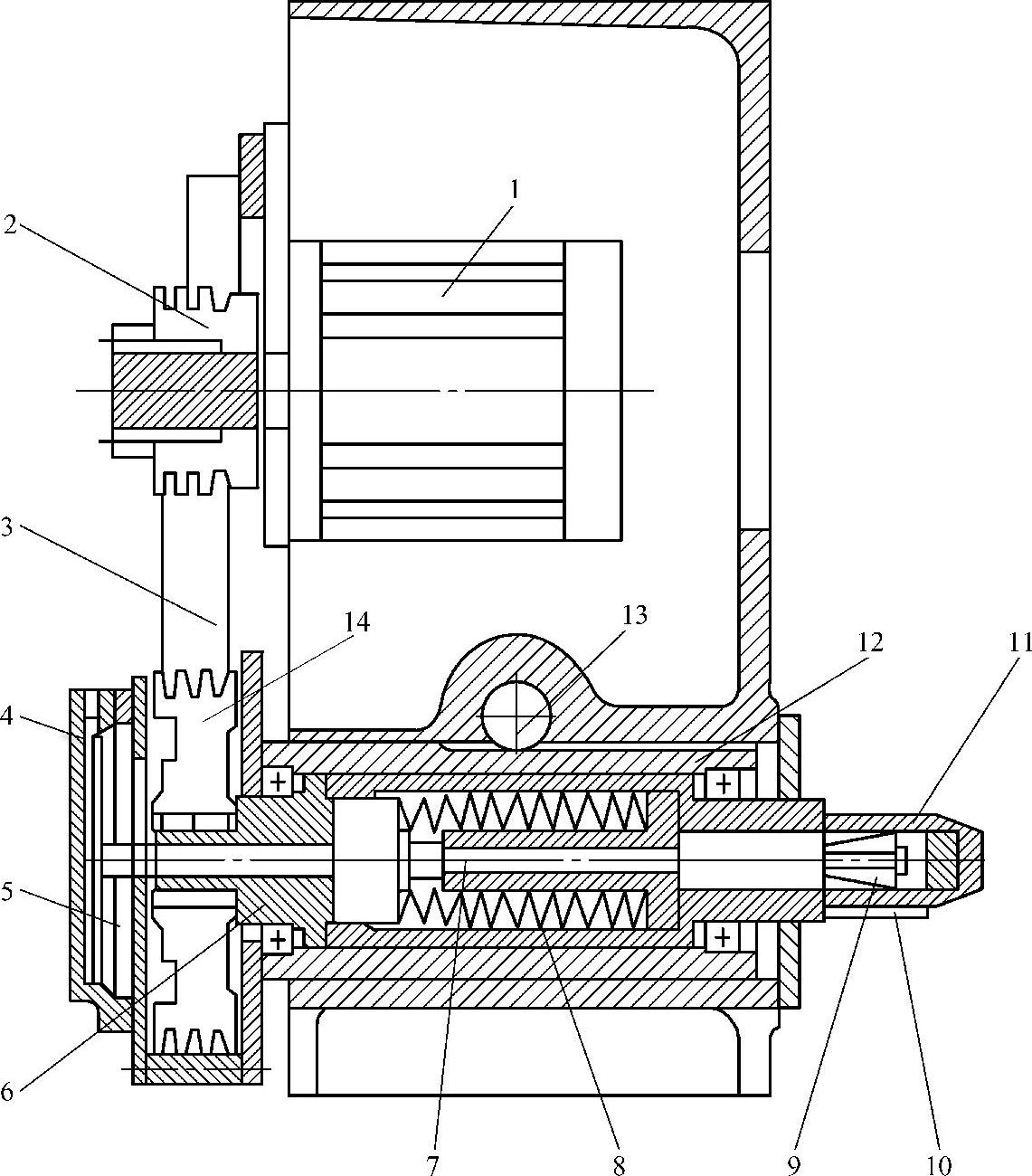

图17-8 曼罗兰CD-13纸卷制动和卡紧装置
1—电动机 2、14—带轮 3—齿形带 4、5—气室 6—轴套 7—顶尖轴 8—压簧 9—锥头 10—弹簧键 11—膨胀卡头 12—轴套 13—轴
（2）膨胀卡头 膨胀卡头被广泛应用。膨胀卡头还可分为气胀卡头和机械膨胀卡头两类。
1）气胀卡头。气胀卡头的动力是压缩空气。图17-8的11所示的膨胀卡头，是曼罗兰CD-13给纸机和MEGTEC公司DLC-3200给纸机的纸卷卡紧装置。膨胀卡头11本身没有锥度。卸纸卷时，在活塞右侧的气室5内输入压缩空气，左侧气室4的压缩空气排空，活塞带动轴套6左移。顶尖轴7在压簧8的弹力作用下向左移动，带动锥头9左移。锥头9左移时，弹簧键10在板簧作用下向轴内回缩，松开纸卷纸芯。卡紧纸卷时，活塞左侧气室4输入压缩空气，气室5的压缩空气排空，轴套6向右移动，从而推动顶尖轴7克服压簧8的弹力，迫使锥头9向右移。在锥头9右移作用下，通过板簧使弹簧键10向轴外胀出，卡紧纸卷纸芯。
2）机械膨胀卡头。机械膨胀卡头分手动和电动卡紧两种。图17-9所示为MEGTE公司DLP—1000纸卷卡紧装置。
①手动卡紧。如图17-9a所示，使用套筒扳手转动丝杠轴2，因为丝杠轴套1固定，所以丝杠轴2在转动的同时左右位移；带动左右旋螺杆3、5转动并轴向位移；带动锥面螺套6、9轴向位移。锥面螺套6、9轴向位移则迫使锥体4在板簧作用下向外（内）移动，并带动花键7向外（内）移动。花键7向外移动便可卡紧纸卷；卡键7向内移动便可松开纸卷，进行新旧纸卷更换。
②电动卡紧。如图17-9b所示，卡头10在压簧的作用下，始终向外膨胀。卡头的向外（内）移动，由纸臂上的电动机经过减速机构、齿轮、齿条驱动。卡爪向外移动卡紧纸卷；卡爪向内移动松开纸卷，进行新旧纸卷更换。

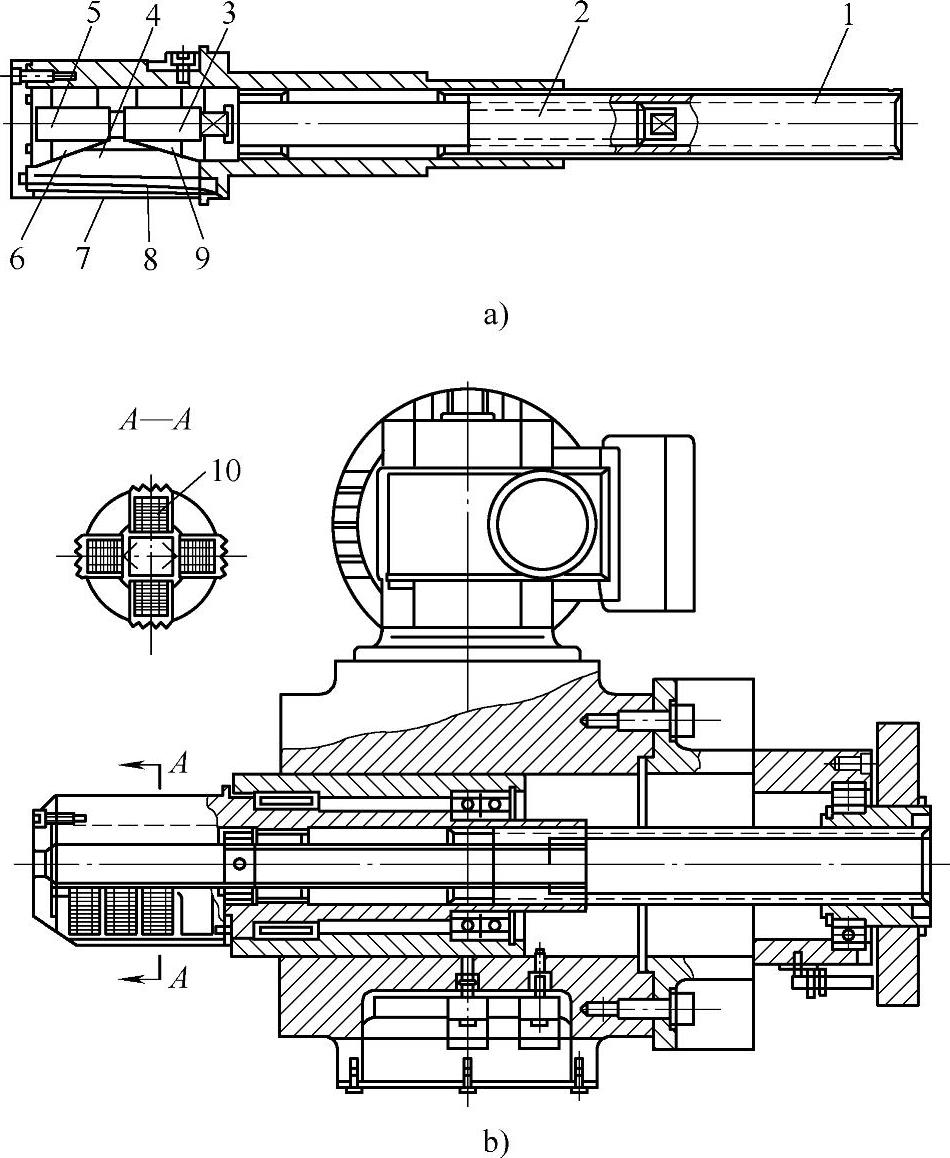

图17-9 MEGTE公司DLP-1000纸卷卡紧装置
a）手动卡紧 b）电动卡紧
1—丝杠轴套 2—丝杠轴 3、5—左右旋螺杆 4—锥体 6、9—左右旋螺套 7—花键 8—板簧 10—卡头
