17.3.4  按纸卷制动方式分类

1.按纸卷制动位置分

纸卷制动可以圆周制动，也可以对芯轴制动。

（1）纸卷圆周制动 如图17-10所示，用钢带、传送带在卷筒纸外圆上制动。

1）钢带圆周制动。如图17-10（1）和图17-10（2）所示。钢带包在纸卷外圆上，一端固定，另一端挂配重，对纸卷外圆形成阻力。阻力大小决定纸卷的制动力。制动力大小由配重重量决定。

2）传送带圆周制动。如图17-10（3）所示，是用传送带压在卷筒纸的外圆上，传送带由单独的电动机驱动。调整传送带对纸卷的压力或运转速度，即可以调整制动力。

（2）纸卷芯轴制动 对芯轴进行制动，可以采用机械抱闸的制动力对纸卷轴或纸卷卡头制动，也可以采用磁粉制动装置、气动制动装置、电磁制动装置、调速电动机制动装置等，对纸卷轴或纸卷卡头制动。图17-11为目前常用的几种制动装置。

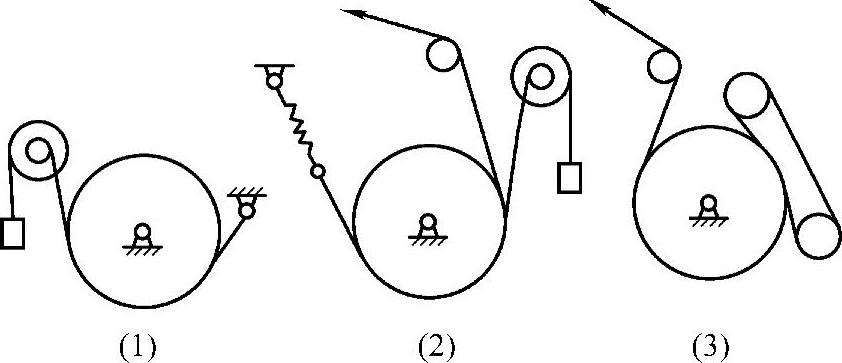

图17-10 常见的圆周制动形式

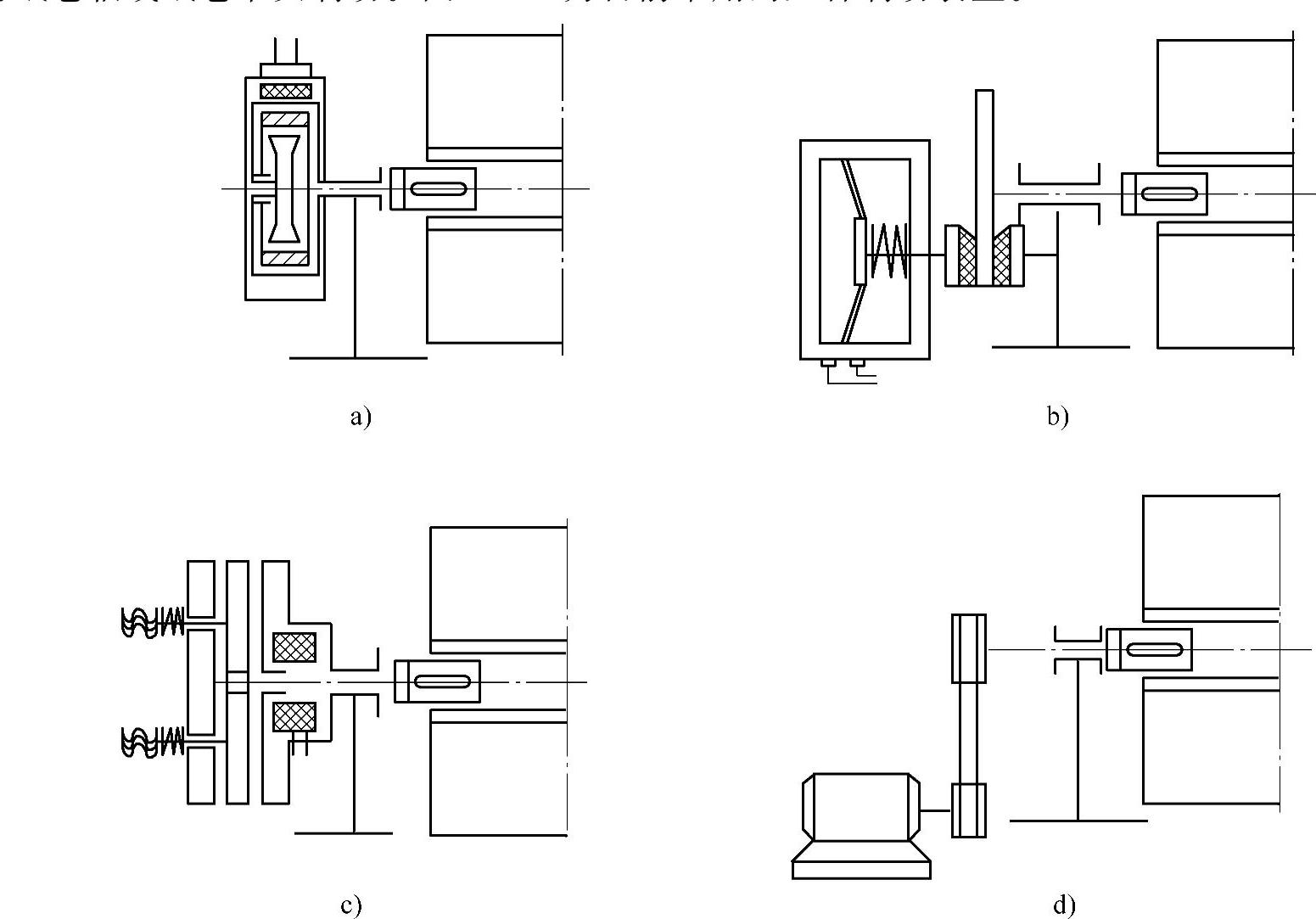

图17-11 芯轴制动类型

a）磁粉制动装置 b）气动制动装置 c）电磁制动装置 d）调速电动机制动装置

2.按制动动力分

按制动动力分可分为如图17-11所示的磁粉制动、气动制动、电磁摩擦片制动、调速电动机制动，以及机械抱闸制动等。
