高速自动接纸机虽然有各种各样的结构，但其自动接纸的原理大致是相同的。现以三臂式高速自动接纸机为例说明。如图17-24所示为三臂式高速自动接纸过程。

1.正常供纸和准备接纸

如图17-24（1）所示。正在使用的右侧纸卷正常向印刷机组供纸，纸带线速度与印刷速度一致。在自动接纸前，先在新纸卷（左侧上面的纸卷）上贴好八字形的双面胶带备用。

2.定位

如图17-24（2）所示，纸卷用到一定直径时，光电管发出第一个接纸信号，转臂便自动转动一个角度，使新纸卷转到接纸位置（如图17-24（2）所示位置），新纸卷的位置由接纸控制机构控制。纸卷位置定位以后，加速带1落在新纸卷表面上，开始给新纸卷加速。接纸臂3摆动至接纸位置。

3.纸卷加速

如图17-24（3）所示，加速带1已经落在新纸卷外圆上后，开始给新纸卷加速，直至新纸卷线速度和旧纸卷线速度一致。在新纸卷加速过程中，旧纸卷继续向印刷机供纸。当旧纸卷用到规定直径时，光电管便发出第二个自动接纸信号。

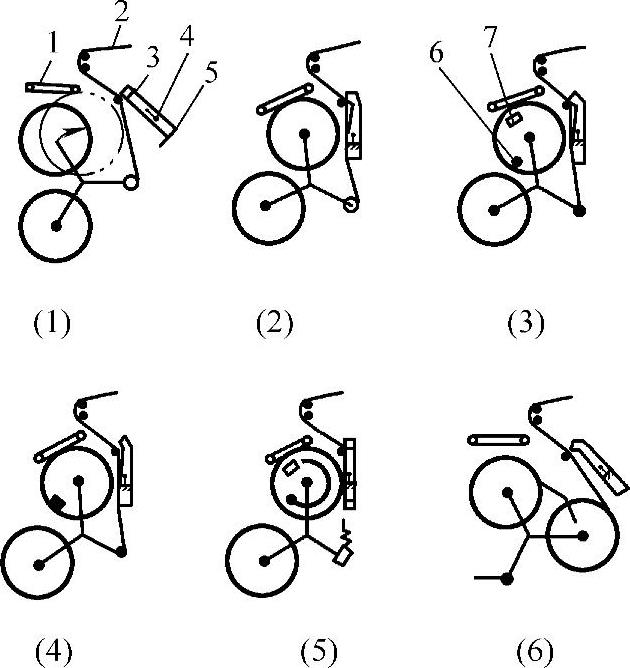

图17-24 三臂式高速自动接纸过程

1—加速带 2—纸带 3—接纸臂 4—压辊或毛刷 5—裁刀 6—标签测定光电管 7—接纸标签

4.接纸

如图17-24（4）所示，第二个自动接纸信号发出以后，标签测定光电管接通。当光电管和纸卷上的标签重合时，接纸臂上的压辊（或毛刷）4立即靠向新纸卷，将正在使用的纸带压在新纸卷上，完成自动接纸。同时，裁刀5立即伸出，将旧纸卷纸带切断。如图17-24（5）所示。新纸卷开始向印刷机供纸。

5.正常供纸

如图17-24（6）所示，自动接纸完成以后，加速带1抬起并停止运动。接纸臂3复位。新纸卷转动到正常供纸位置（右侧），旧纸卷转到上纸位置（左侧下面），然后纸芯被卸下，再上一个新的纸卷，一个新的循环开始。
