三、二极管
二极管是一种具有单方向导电特性的无源半导体器件，用半导体单晶材料（硅、锗、砷化镓等）制成。微波炉使用的二极管主要有整流二极管、发光二极管、稳压二极管、开关二极管。
1.整流二极管
整流二极管是将交流电压转变为直流电压的二极管，通常它包含一个PN结，有正极和负极两个端子，微波炉中常用的整流二极管如图2-27所示。
将万用表拨至交流电压挡（应根据整流电压范围选定具体挡位），红表笔接整流二极管正极、黑表笔接负极，测得一个交流电压值（假设为A）。再将表笔对调，又测得一个交流电压值（假设为B）。然后采用同样的方法，将万用表拨至直流电压挡，测得一个直流电压值（假设为C）。对比三次的测量结果若测得A=2C、B=0，则表明被测整流二极管正常；若测得A、B均为0，则表明被测整流二极管短路；若测得A接近B，则表明被测整流二极管击穿；若测得B不为0，且B与A不相同，则表明被测整流二极管的性能已变化。
2.发光二极管
发光二极管（LED）是将电能转化成光能的二极管，通常由磷化镓、磷砷化镓材料制成，在电路及仪器中作为指示灯、组成文字或数字显示。它具有工作电压低、工作电流小、发光均匀、寿命长等特点。微波炉中常用的发光二极管如图2-28所示。

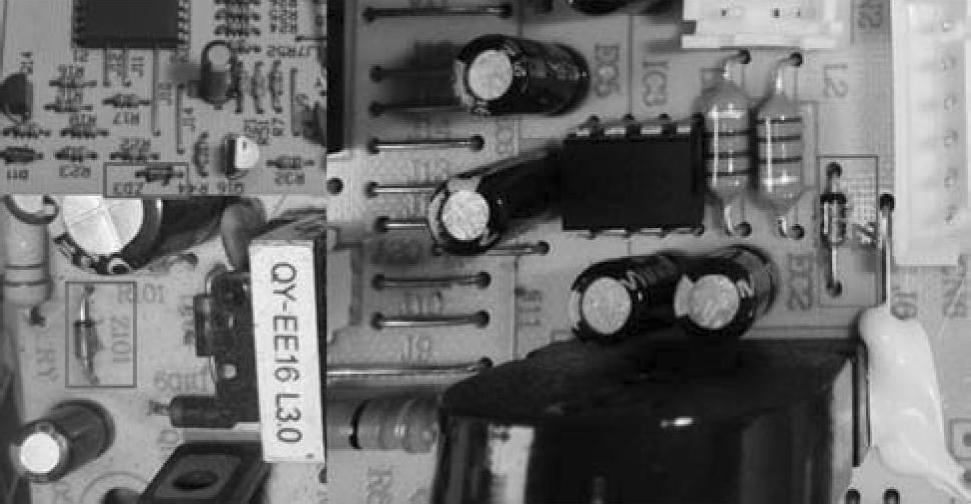

图2-27 整流二极管
如图2-29和图2-30所示，将万用表置于R×10k挡，两表笔接发光二极管的两个引脚，测量发光二极管的正、反向电阻值。正常时，正向电阻值为10～20kΩ，反向电阻值为250kΩ至无穷大。较高灵敏度的发光二极管，在测量正向电阻值时，管内会发微光。若测量正向电阻值为零或无穷大、反向电阻值很小或为零，则说明该发光二极管已损坏。

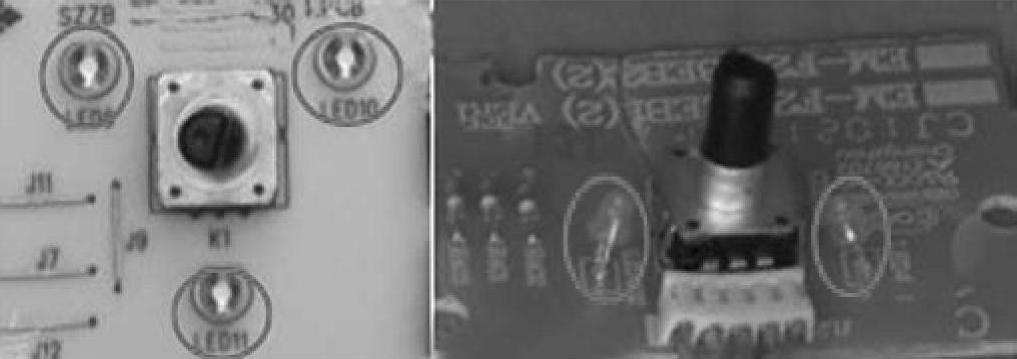

图2-28 发光二极管
用万用表R×10k挡对一只220μF/25V电解电容器充电（黑表笔接电容器正极，红表笔接电容器负极），再将充电后的电容器正极串联一个100Ω的电阻，接发光二极管正极、电容器负极接发光二极管负极，若发光二极管有很亮的闪光，则说明该发光二极管完好。

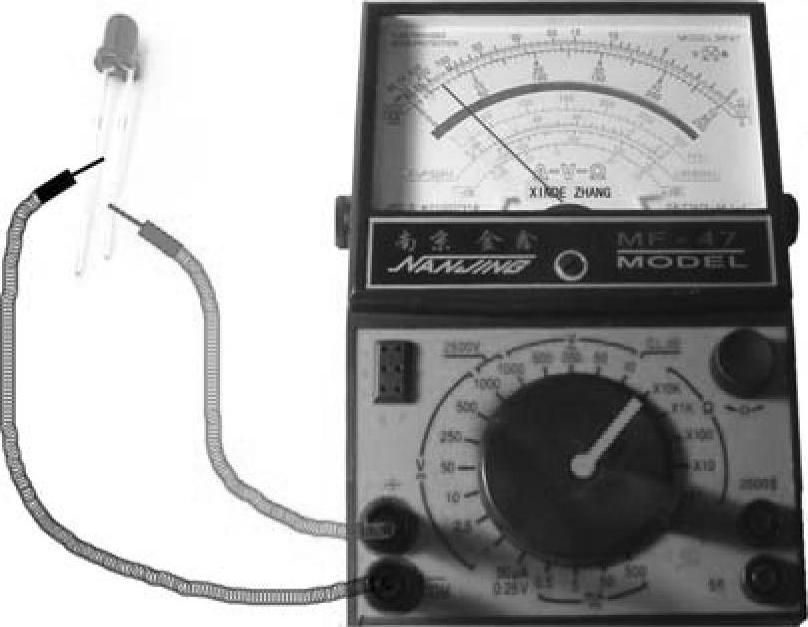

图2-29 发光二极管正向电阻值的检测
图2-30 发光二极管反向电阻值的检测
3.稳压二极管
稳压二极管（又称齐纳二极管）是利用二极管反向击穿特性制成的电压曲线急剧变化的二极管，在电路中其两端的电压基本保持不变，起到稳定电压的作用。微波炉中常用的稳压二极管如图2-31所示。
将万用表置于R×1k挡（注意万用表的电池电压不能大于被测管的稳压值），先将两表笔分别接稳压二极管的两个引脚，测出正、反向电阻值。正常时，正向电阻值较小，反向电阻值很大（一般正向电阻值为10kΩ左右，反向电阻值为无穷大）。若测量正、反向电阻值均为零，则说明该稳压二极管已击穿短路；若测量正、反向电阻值均为无穷大，则说明该稳压二极管内部开路；若测量正向电阻值与反向电阻值相差不多，则说明该稳压二极管可能已失效。

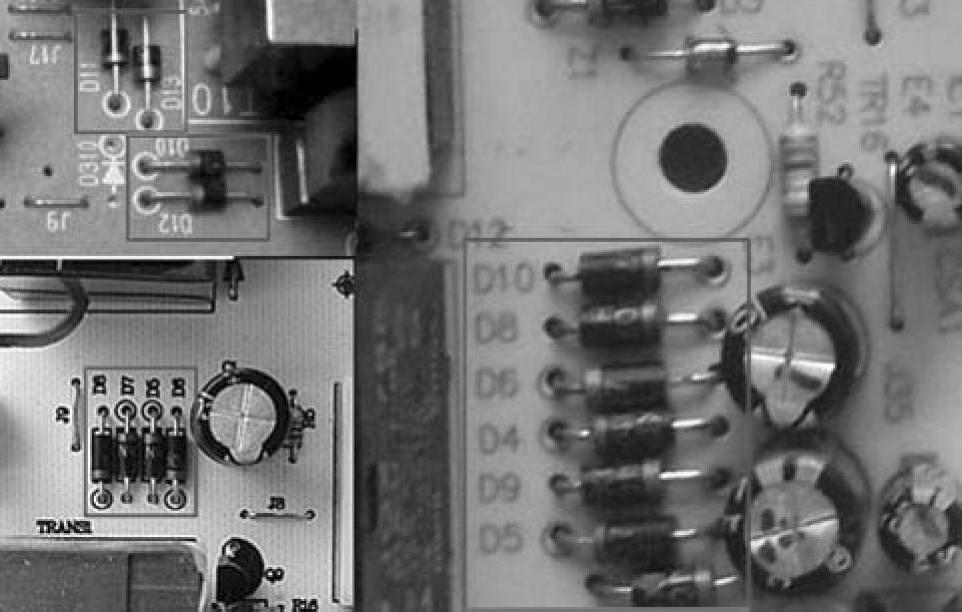

图2-31 稳压二极管

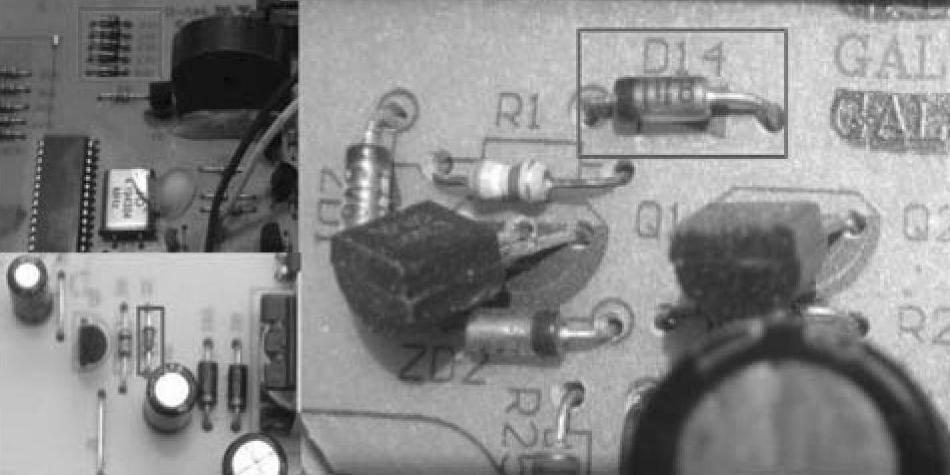

图2-32 开关二极管
4.开关二极管
开关二极管是专门用来做开关用的二极管，它在正向电压作用下电阻值很小，处于导通状态，相当于一只接通的开关；在反向电压作用下，电阻值很大，处于截止状态，如同一只断开的开关。其具有正向压降小、速度快、效率高等特点。微波炉中常用的开关二极管如图2-32所示。
将万用表置于R×1k挡，若测得的正向电阻值为5～10kΩ，反向电阻值为无穷大，则说明该开关二极管是好的。
