二、电容器
1.瓷片电容器
瓷片电容器（ceramiccapacitor）是一种用陶瓷材料作介质，在陶瓷表面涂覆一层金属薄膜，再经高温烧结后作为电极的电容器。它具有容量大，体积小等特点，通常用于滤波、旁路、耦合等电路中。微波炉中常用的瓷片电容器如图2-21所示。
2.铝电解电容器
铝电解电容器多为有极性电容器，是以金属铝作正极、由铝圆筒做负极，里面装有液体电解质，表面用电化学的方法形成氧化膜作为介质而制成的电容器。它具有单位体积的容量大、损耗大、频率特性差等特点。微波炉中常用的铝电解电容器如图2-22所示。

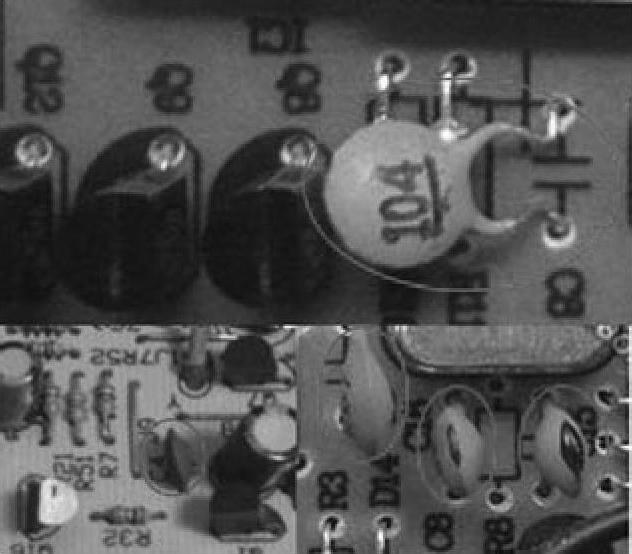

图2-21 瓷片电容器

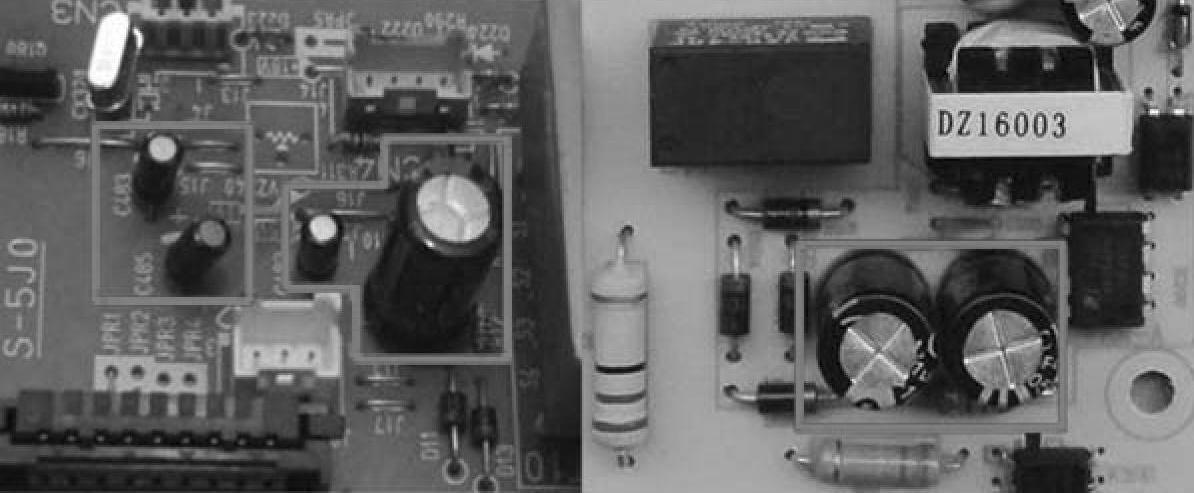

图2-22 铝电解电容器
3.钽电解电容器
钽电解电容器是采用金属钽作为介质制成的电解电容器，由于该电容器内部没有电解液，适合在高温下工作，其具有体积小、寿命长、绝缘电阻高、准确度高等特点。微波炉中常用的钽电解电容器如图2-23所示。
4.涤纶电容器
涤纶电容器是用两片金属箔做电极，夹在极薄的绝缘介质中，卷成扁柱形芯子，用涤纶薄膜制成的电容器，无正负之分，其具有有损耗小、耐高温、耐高压等特点。微波炉中常用的涤纶电容器如图2-24所示。
检测电容器时，接通时指针偏转后返回是好的，不偏转或偏转后不返回是坏的，返回较小说明漏电严重，电容越大偏转越大，测量大电容时要先将电容器放电，不然后会损坏万用表。采用MF-47型指针式万用表检测无极性电容器与有极性电容器的具体方法如下：

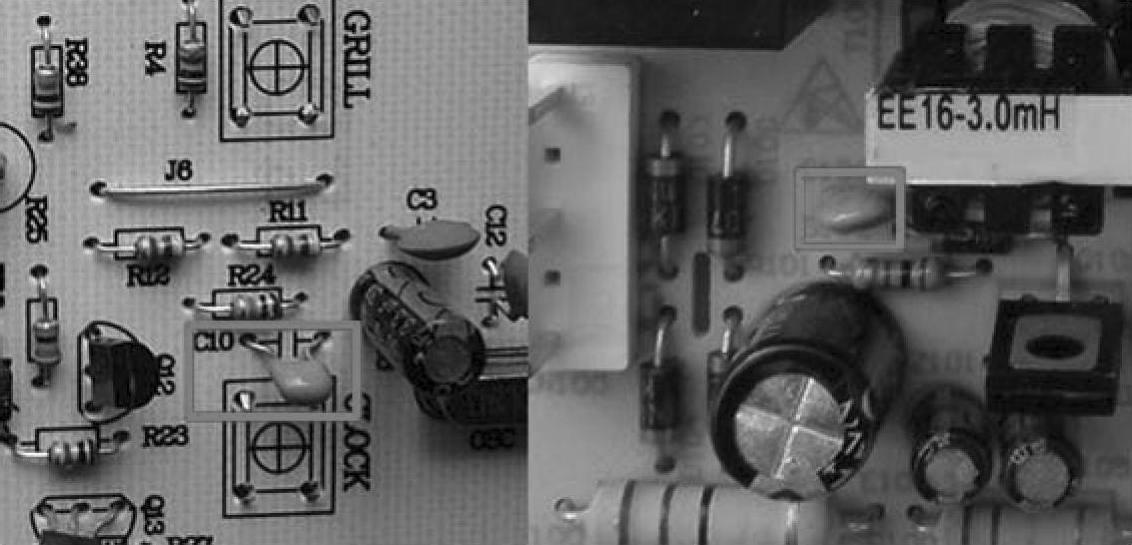

图2-23 钽电解电容器

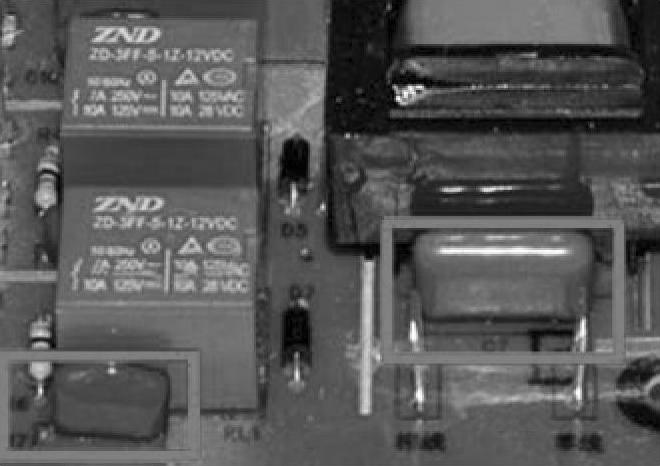

图2-24 涤纶电容器
1）0.01μF以上无极性电容器的检测。
用万用表的R×10k挡直接进行测量。测量时，将万用表两表笔分别接触电容器的两引脚，如图2-25所示。此时，万用表指针会迅速地以顺时针方向跳动或偏转，然后再按逆时针方向逐渐返回无穷大处。若不能返回到无穷大，则指针稳定后所指的读数就是该电容器的漏电电阻值。漏电电阻值越大，则电容器的绝缘性能越好。若电阻值明显偏低，则表明被测电容器严重漏电；若指针稳定后靠近零处，则表明被测电容器内部短路；若指针始终停在无穷大处，则表明被测电容器内部开路。
2）10pF以下无极性电容器的检测。
由于10pF以下的固定电容器容量太小，用指针式万用表进行测量时，只能定性地检查其是否漏电、内部短路或击穿。测量时，选用万用表R×10k挡，两表笔分别任意接电容器的两个引脚，正常时电阻值为无穷大，若测出电阻值（指针向右摆动）为零，则说明电容器漏电损坏或内部击穿。
图2-25 0.01μF以上无极性电容器的检测
利用数字式万用表则可直接测出小容量无极性电容器的容量值。测量时，将数字式万用表调至电容挡，将待测电容器直接插到测试槽里进行测量，显示屏上显示的读数即为所测电容器的容量值。
3）电解电容器的检测。

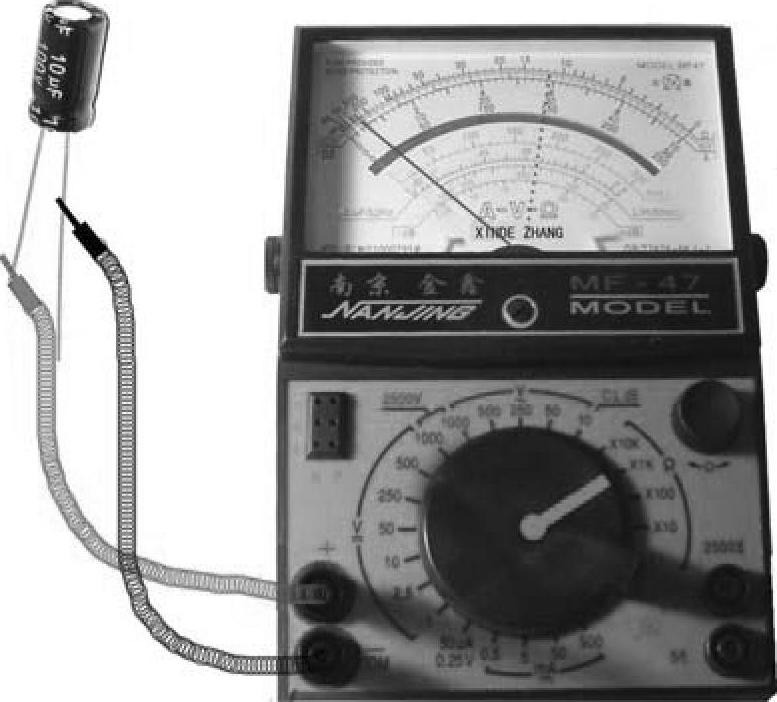

图2-26 电解电容器的检测
首先将电解电容器的两个引脚相碰，以放掉电容器内残余的电荷，然后用万用表进行检测，具体方法如图2-26所示。正常时，当万用表表笔刚接触电容器的两个引脚时，指针向右偏转一个角度，然后指针缓慢地向左回转，最后指针停下，此时指示的阻值为该电容器的漏电电阻（此阻值越大越好，最好为接近无穷大）。正常时，反向漏电电阻值略小于正向漏电电阻值。在测试中，若其正、反向漏电电阻均无充电的现象（即万用表指针不动），则表明被测电容器的容量消失或内部断路；若所测阻值很小或为零，则表明被测电容器漏电大或已击穿损坏。
在线路上直接检测电解电容器，主要是检测电容器是否开路或击穿，而对漏电故障一般是测不准的。具体检测方法是：电路断开电源后，先放掉残存在电容器内的电荷，然后用万用表R×1挡进行测量。若测量时万用表指针不向右偏转，则表明被测电容器内部断路；若万用表指针向右偏转后所指示电阻值很小（接近短路），则表明被测电容器严重漏电或击穿；若万用表指针向右偏转后无回转，但所指示的电阻值不是很小，则表明被测电容器开路的可能性很大，应断开电路后进一步检测。如果怀疑电解电容器只在通电状态下存在击穿故障，可以给电路通电，然后用万用表直流挡测量该电容器两端的直流电压，若测量无电压或电压很低，则表明该电容器已击穿。对于正、负极标志不明的电解电容器，可利用上述测量漏电阻的方法加以判别。即先任意测一下漏电阻，记住其大小，然后交换表笔再测出一个电阻值。两次测量中电阻值大的则为红表笔接的负极，另一个为黑表笔接的正极。
