八、继电器

继电器实际上也是一种开关，它同一般开关所不同的是其通与断是通过电流来控制的。从继电器在控制电路中的作用来讲，是以一定的输入信号（如电流、电压或其他热、光非电信号）实现自动转换电路的“开关”。在大多数的情况下，继电器就是一个电磁铁，这个电磁铁的衔铁可以闭合或断开一个或数个接触点。当电磁铁的绕组中有电流通过时，衔铁被电磁铁吸引，因而就改变了触点的状态。继电器常用文字符号“K”来表示，有些厂家的电路中也有用RY表示的。微波炉常用的继电器如图2-43所示，如烧烤继电器、微波继电器、时间继电器等。

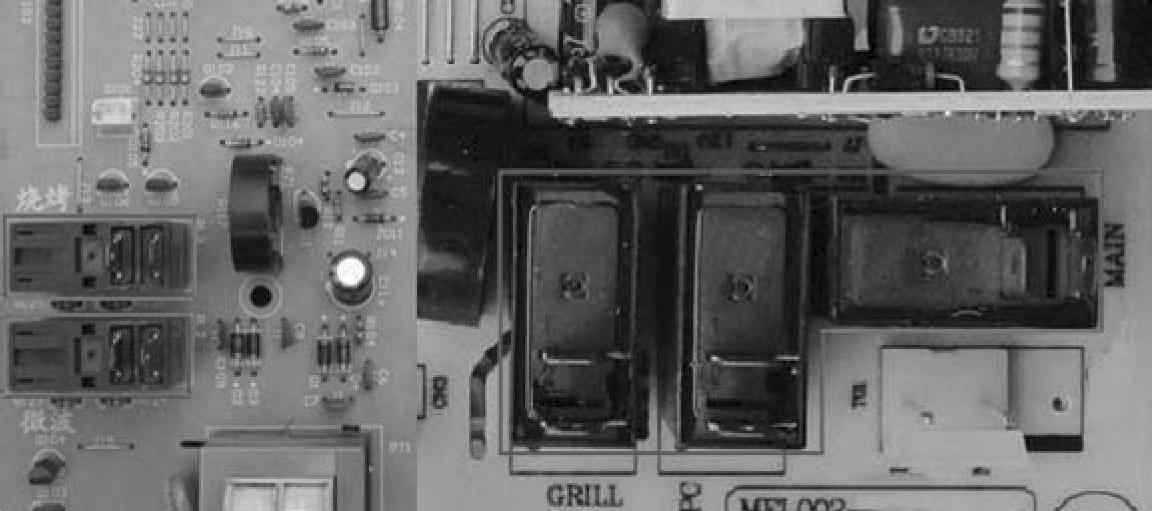

图2-43 继电器

判断此继电器的好坏可借助于万用表和12V直流电源。测量时，把继电器从电路板上焊下来，将12V直流电源接到线圈两端，用万用表测量开关两端的电阻值。当线圈不通电时，开关断开；当线圈通电时，开关接通。当测得的结果均与此情况一致时，继电器正常，反之，继电器损坏。
