十一、晶振

晶振是一种高精度和高稳定度的振荡器，它为系统提供基本的时钟信号，通常一个系统共用一个晶振，便于各部分保持同步。它是按一定方位角切成的薄晶片，在它的两个对应面上涂敷银层作为电极，在每个电极上各焊一根引线接到引脚上，再用金属（或者陶瓷、塑料）外壳封装而成。微波炉中常用的晶振如图2-47所示。

晶振损坏后会产生CPU电路不能工作或工作紊乱的故障。对于晶振漏电或击穿的检测，则可将万用表置于R×10k挡测量晶振两引脚间的电阻值，如图2-48所示。若测得的电阻值为无穷大，则说明该晶振正常；若测得的电阻值为零或不是无穷大，则说明该晶振漏电或击穿。

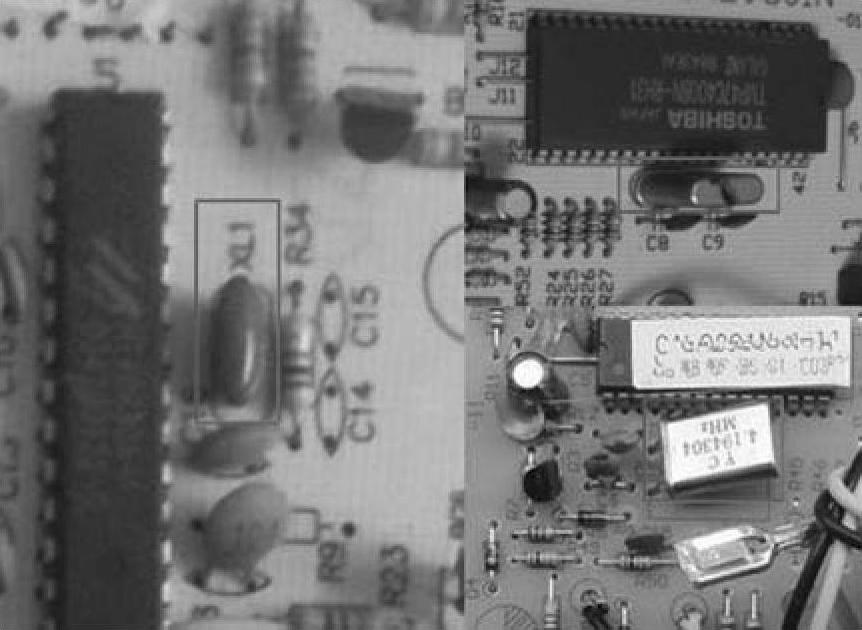

图2-47 晶振
