十四、过热保护器

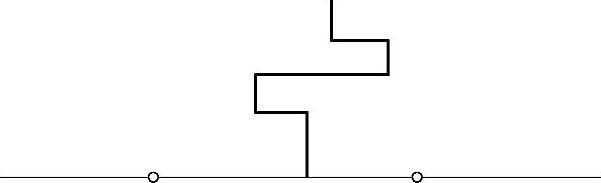

图2-51 过热保护器电路图形符号

过热保护器又称热切断继电器、温度保护器等，它是一种开关，主要作用是保护磁控管。过热保护器在电路中的电气符号如图2-51所示。微波炉中大多采用自恢复热感应片式过热保护器，它被安装在磁控管的外壳上，上盖的端面与磁控管直接接触，如图2-52所示。

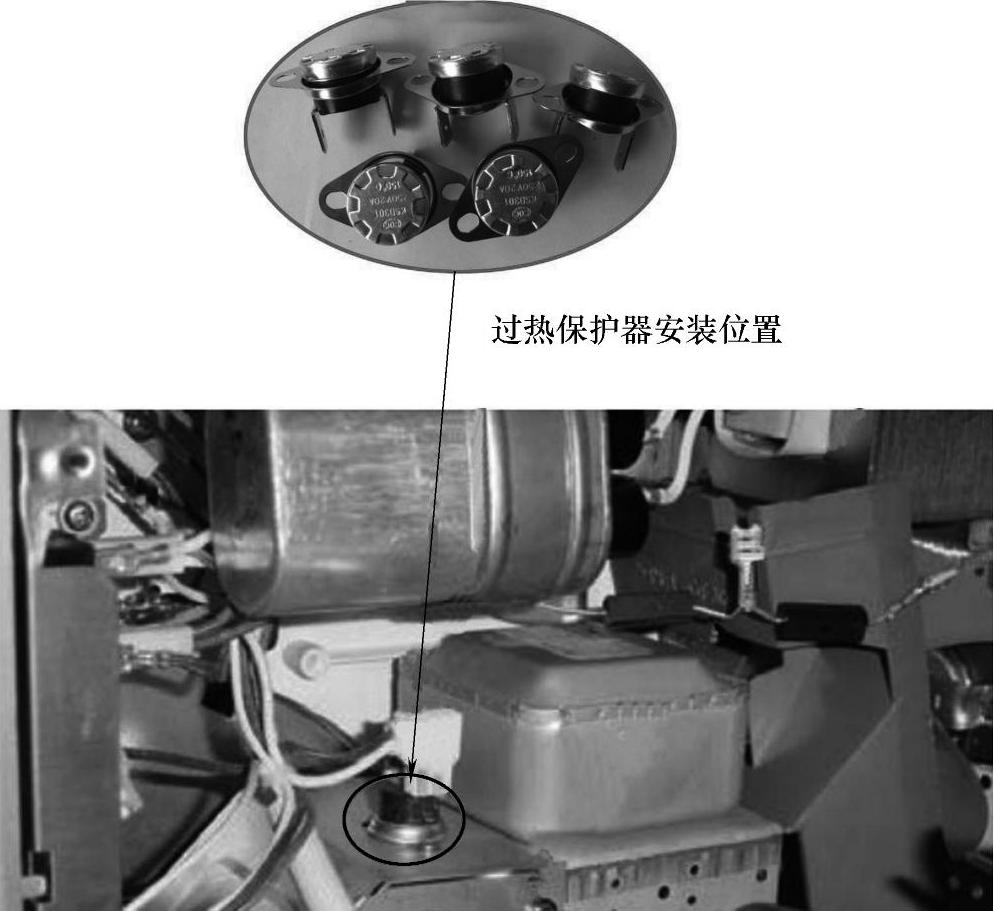

图2-52 过热保护器安装位置

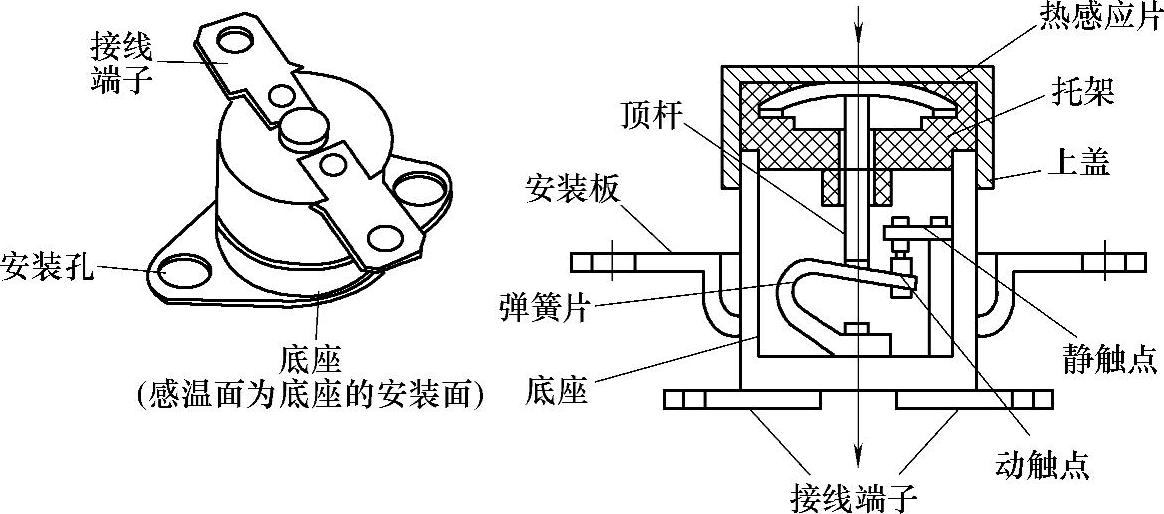

图2-53 过热保护器结构

图2-53所示为过热保护器结构。在磁控管工作时，其温度变化通过上盖端面传导给热感应片。在正常温度范围内，保护器的动、静触头相接触，为导通状态。由于某种原因使磁控管的温度快速上升并达到规定的数值时（超过145～155℃），热感应片受热而变形，使顶杆动作，将弹簧片压下，这样动触头便脱离静触头，于是电路被切断，磁控管停止工作，温度开始慢慢下降。当磁控管温度降到一定值后，热感应片又动作，恢复原形，使动、静触头相接触，电路又被接通，磁控管重新工作，这就是自恢复功能。

过热保护器不同于一般的开关，它断开后就无法再接通，重新工作时要更换新的断路器。用万用表可以判断过热保护器的好坏，其判断方法与保险管差不多。
