十六、保险管

图2-55 保险管电气符号

保险管又称熔断器、熔丝，它是一种安装在电路中，保证电路安全运行的电器元件。保险管常用文符号“F”表示，其在电路图中的电气符号如图2-55所示。熔丝的作用是：当电路发生故障或异常时，伴随着电流不断升高，并且升高的电流有可能损坏电路中的某些器件，此时熔丝就会在电流异常升高到一定的值时，自身熔断切断电流，从而起到保护电路安全运行的作用。

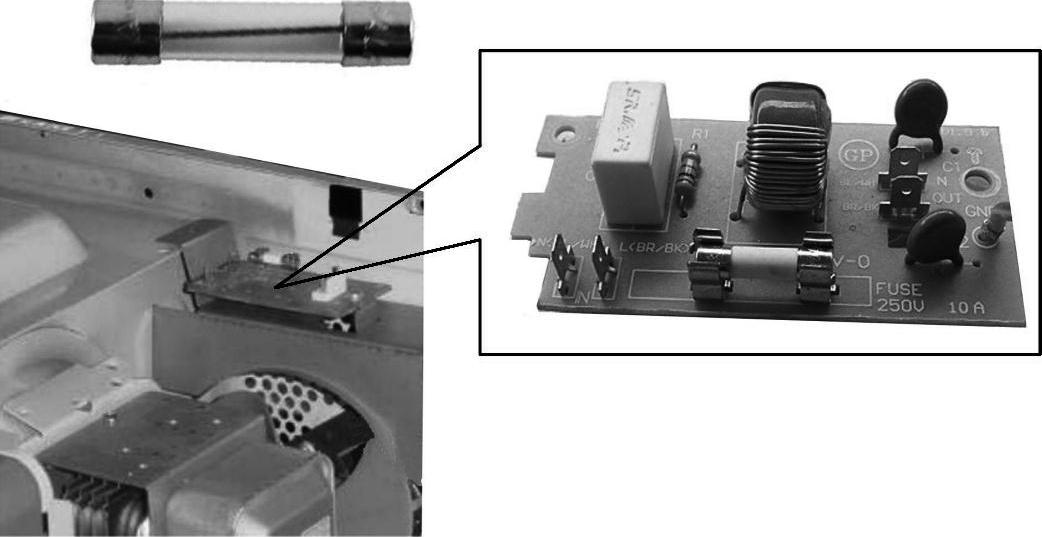

微波炉里有两个保险管：一个高压保险管，一个低压保险管。如图2-56所示，低压保险管的位置在微波炉的炉膛上方。微波炉保险管的规格因整机功率大小不同而不同，常见规格有8A、10A、15A。换用普通保险管，要用额定电流大一点的，反之，经常烧断保险管。

图2-56 低压保险管
