微波炉温度控制电路

图4-14所示为微波炉温控电路，它一般是由CPU直接控制，当温度逐渐升高时，温度感应电阻的电阻值会逐渐增大或减少，接CPU引脚的电压会逐渐增大或减少，当炉温达到125℃时CPU引脚的电压接近控制点，此时CPU就会立即切断功率继电器的控制电压，停止继续加热，从而达到控温的目的。

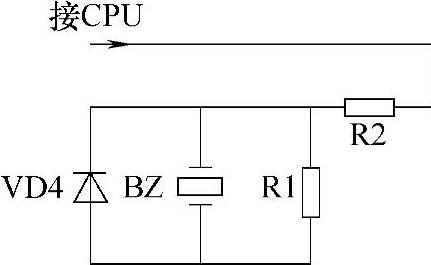

图4-13 微波炉蜂鸣器电路

图4-14 微波炉温控电路

微波炉的温控电阻均有一个过热起控值。例如，一微波炉的温度为125℃时，直流电阻值约为127kΩ，这就是过热起控值。
