微波炉单片机控制电路

图4-11所示为微波炉单片机控制电路。该控制电路主要以单片机为核心，包括数字控制部分、红外温度检测部分、湿度检测部分、重量检测部分、A-D转换部分、输出磁控管控制（执行机构）、旋转电动机控制、风扇电动机控制、控制板（人机接口）等部分。

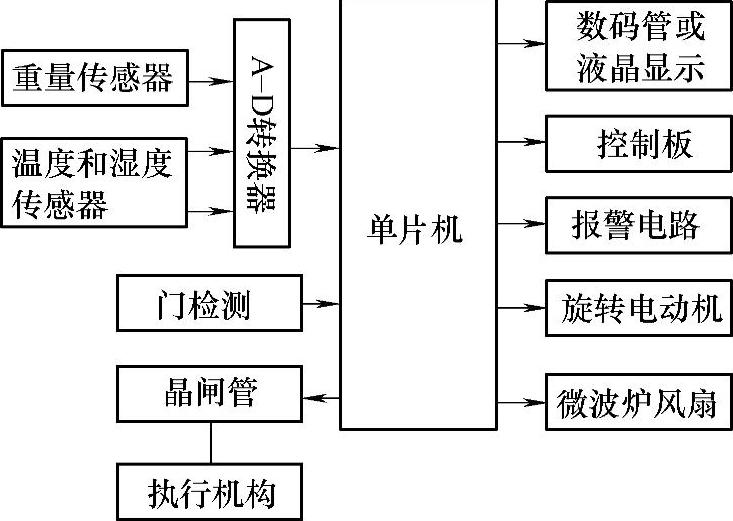

图4-11 微波炉单片机控制电路

1）传感器将各种传感信号输送到A-D转换器，经A-D转换器处理后送到单片机。

2）单片机根据控制板送到的人机对话信号进行综合处理，发出指令到执行机构，并通过显示数码管或液晶显示屏显示信号。

3）微波功率等信息通过控制板输入后，单片机通过控制双向晶闸管在一定时间内的通断频率，再到执行机构，就可以调整微波炉在这段时间内的平均输出功率，即控制磁控管工作时间或工作频率（变频机），从而控制微波加热功率。
