微波炉微处理器相关电路

图4-12所示为微波炉微处理器相关电路。CPU是微波炉整个电路的控制中心，负责指挥和控制外围电路的工作和程序处理。

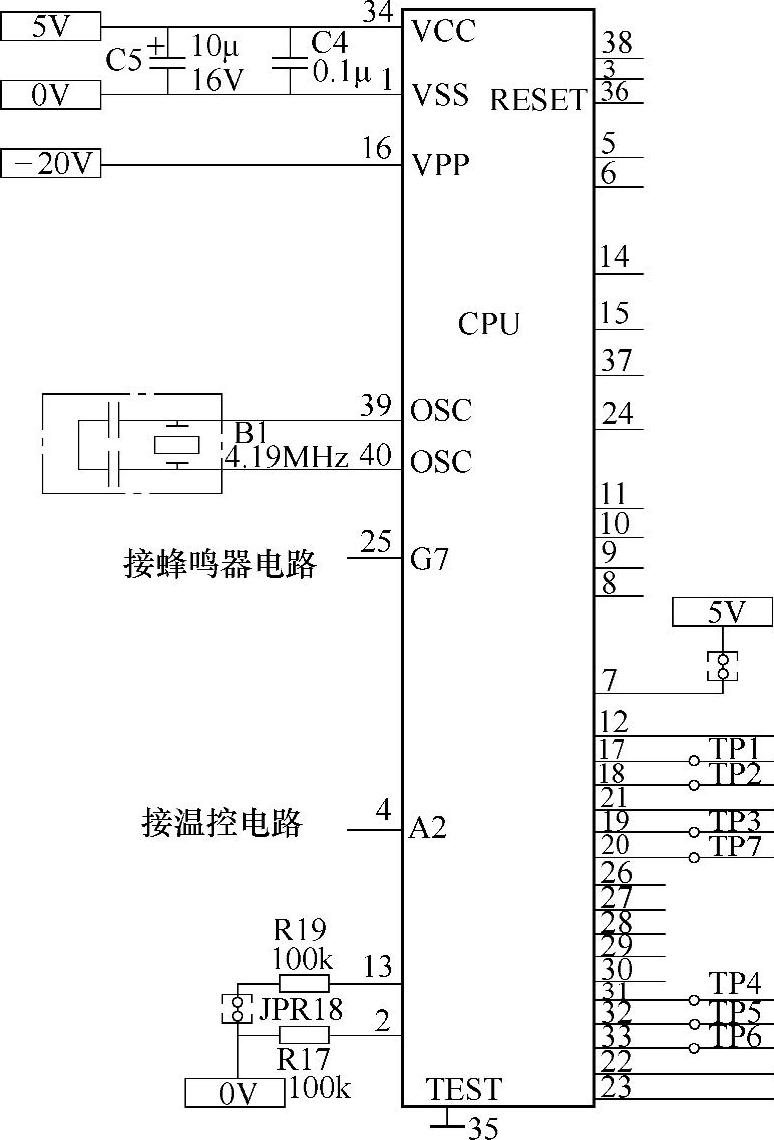

图4-12 微波炉CPU相关电路

1）当接通交流220V电压，电源电路向CPU的㉞脚提供+5V直流电压，①脚为CPU的接地端，㊱脚为CPU的复位端子，㊳、㊴脚外接时钟振荡电路，在一定的脉冲振荡频率下工作。

2）CPU㉕脚外接蜂鸣器电路，④脚接温控电路，⑯脚输入-20V电压，经内部处理后产生直流脉冲信号和扫描信号，送到显示屏和键盘开关电路。不同的微波炉，其CPU相关电路是不同的，不过，其相关工作原理是一样的，读者可参考应用。
