2.4.2  车载充电接口端子数据

2025年09月26日
版权
2.4.2 车载充电接口端子数据

车载充电机连接端子如图2-15～图2-17所示。

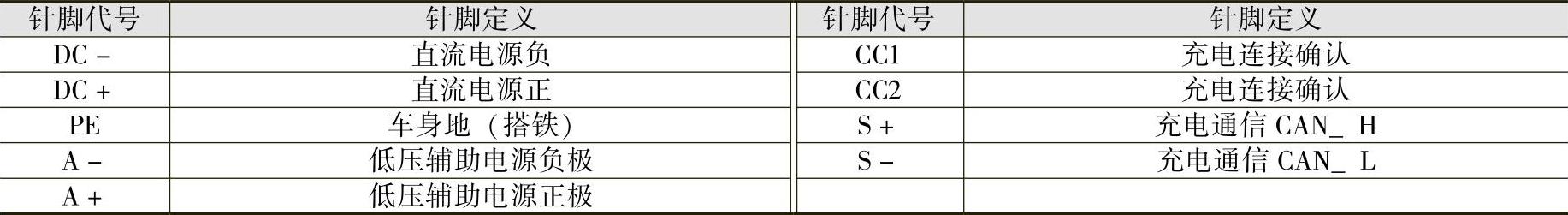

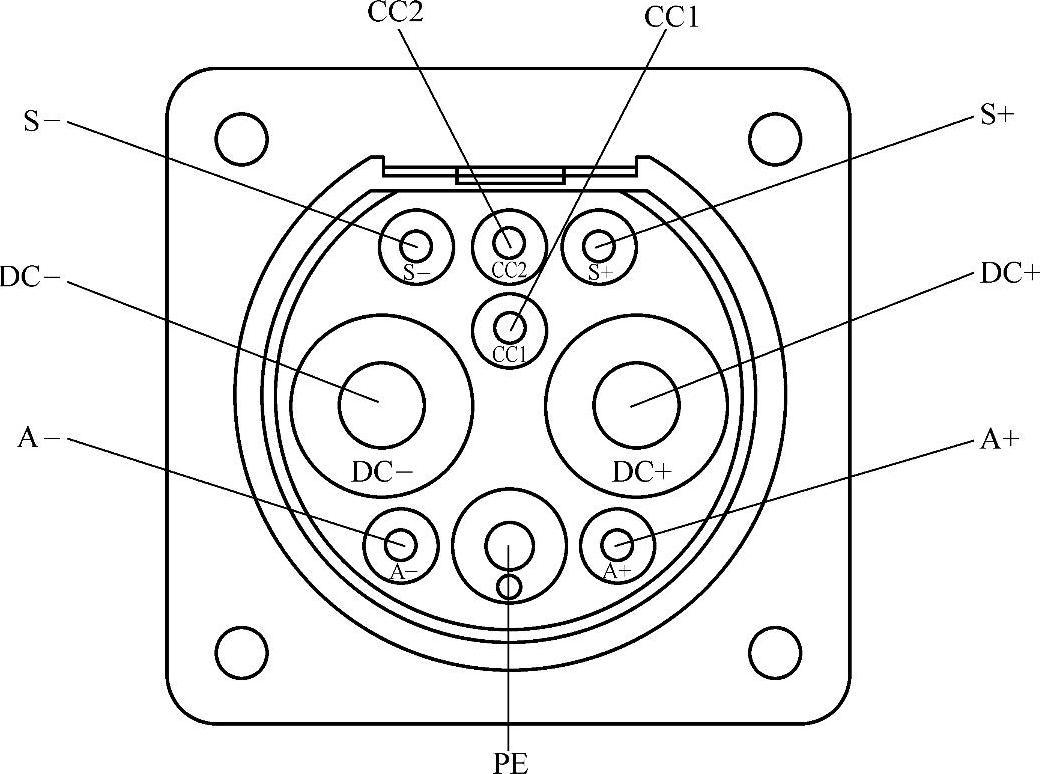

图2-15 快充口端子

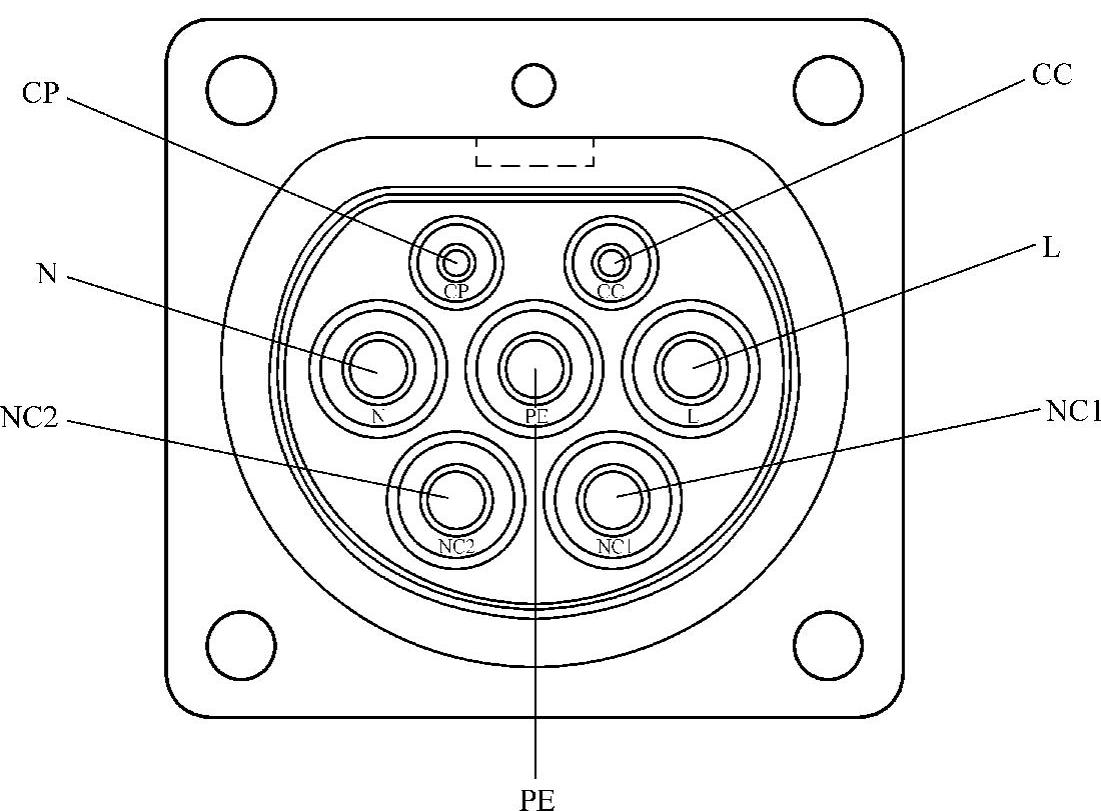

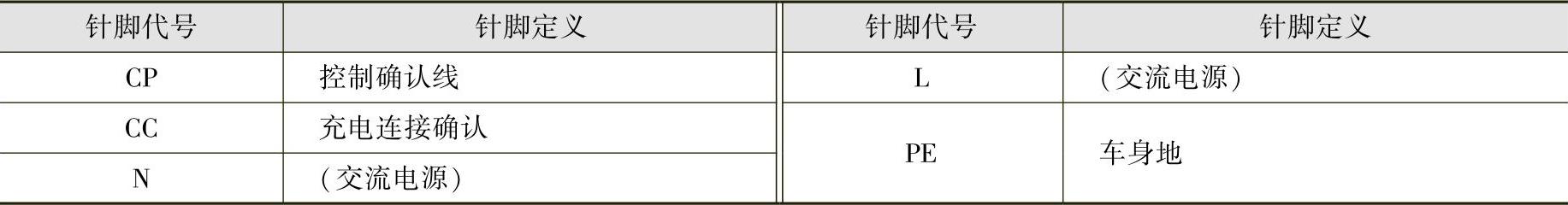

图2-16 慢充接口端子

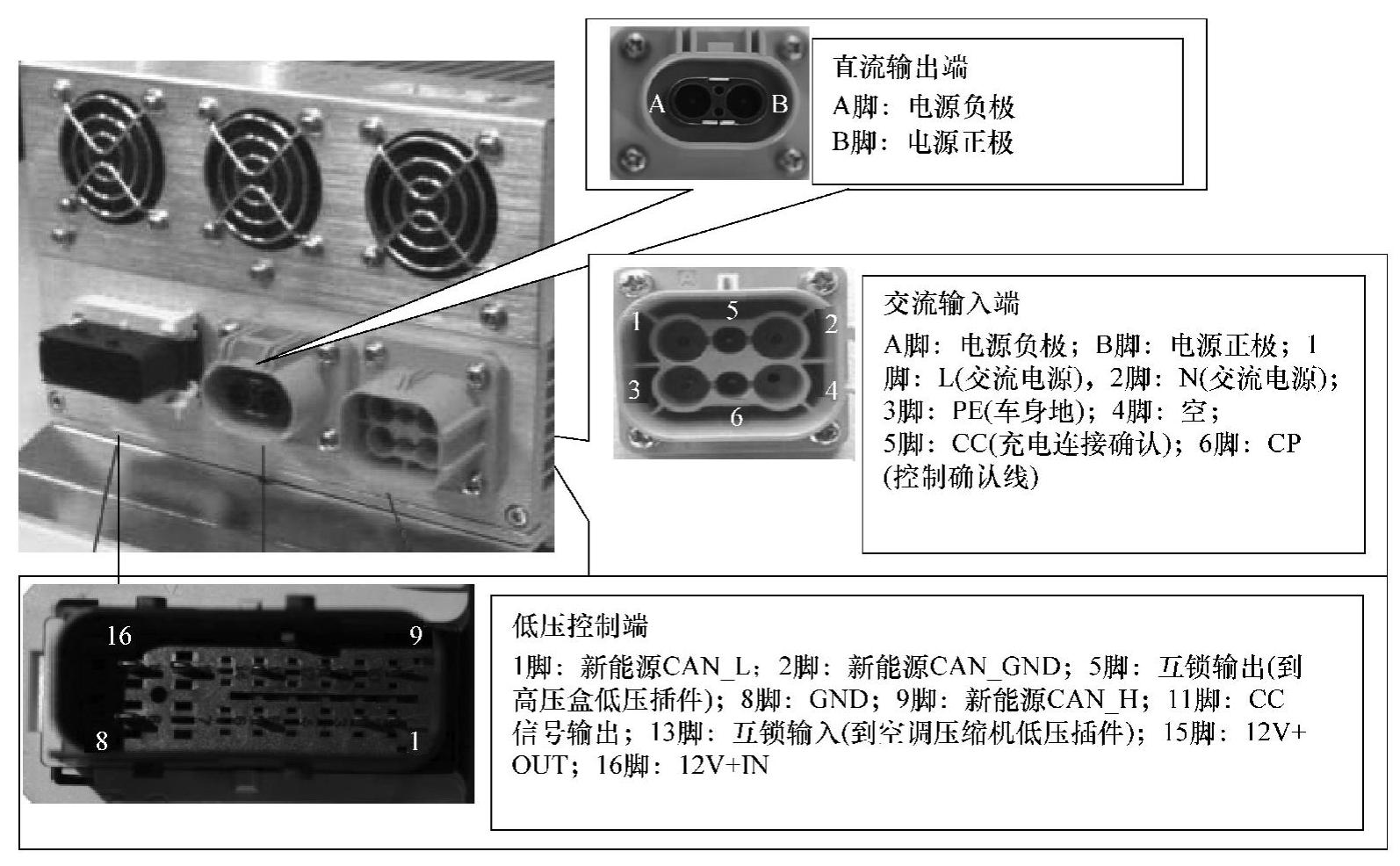

图2-17 车载充电机针脚定义
