电力电子装置外部接口如图18-4所示，其连接端子如图18-5～图18-7所示。

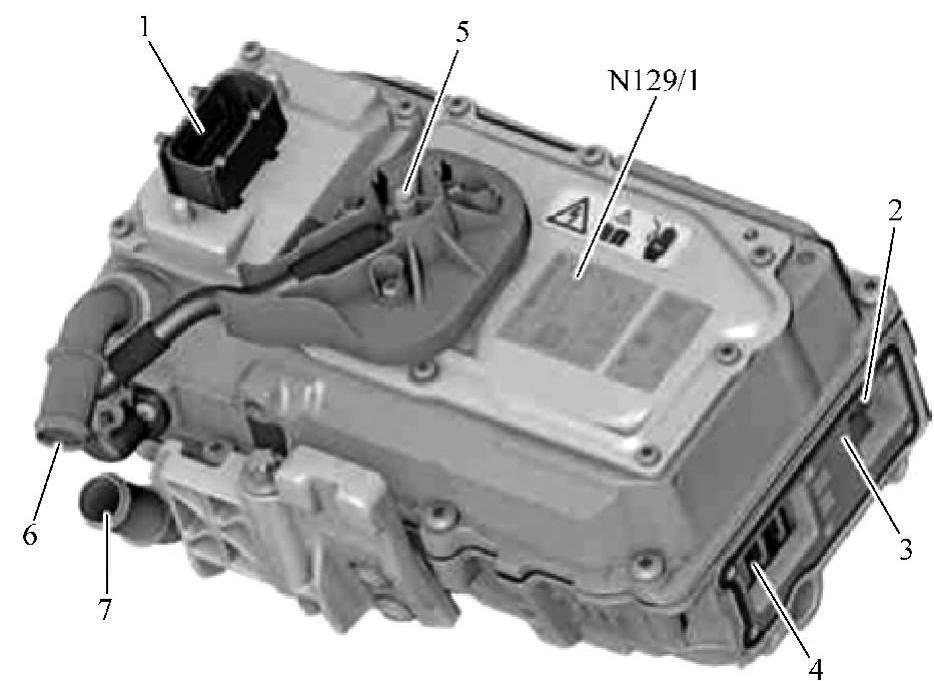

图18-4 电力电子装置外部接口
1—控制单元插接器 2—互锁接触开关 3—高电压连接（高压蓄电池（A100g1）） 4—UVW高电压连接（电机（A79/1）） 5—12V螺纹连接（电路30） 6—冷却液入口 7—冷却液回流 N129/1—电力电子控制单元

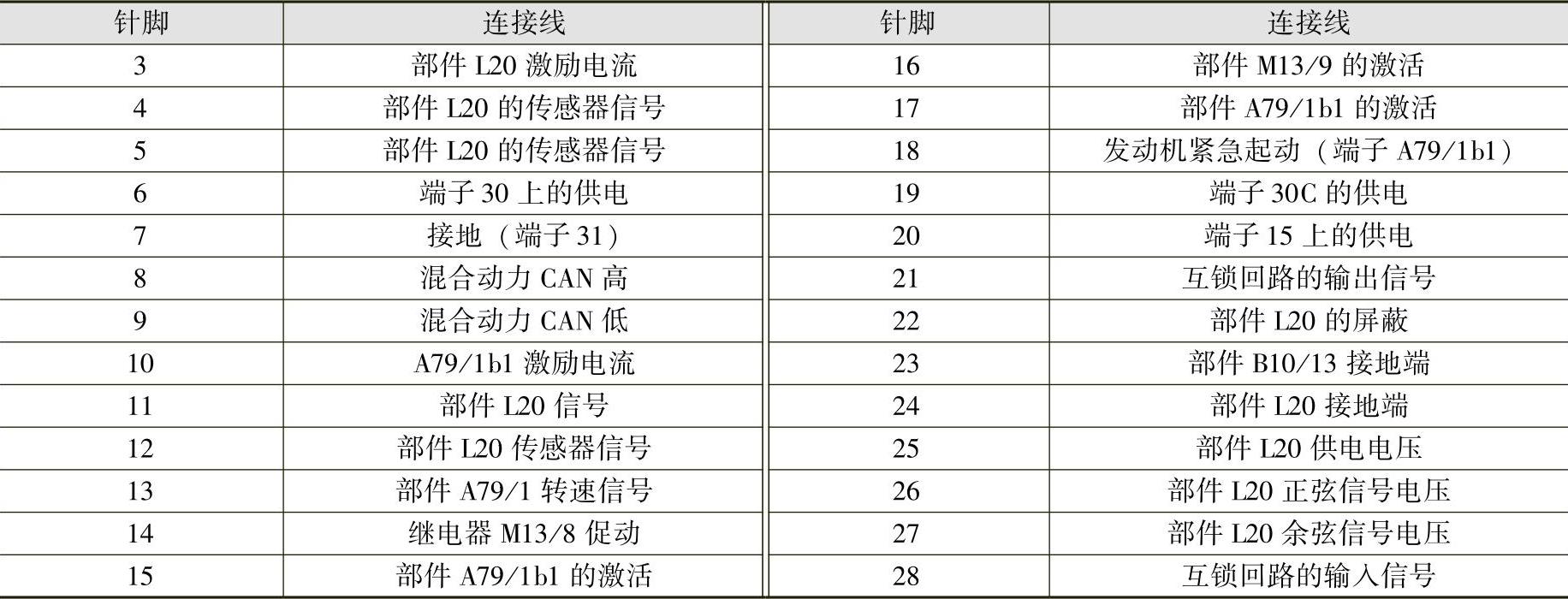

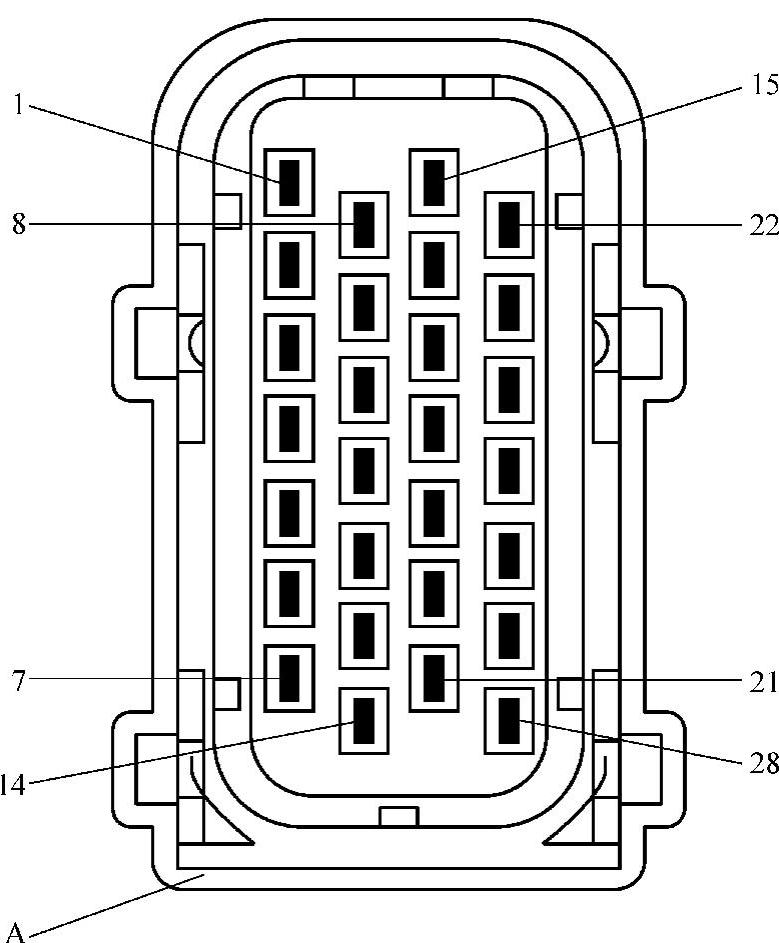

图18-5 插头A针脚排列

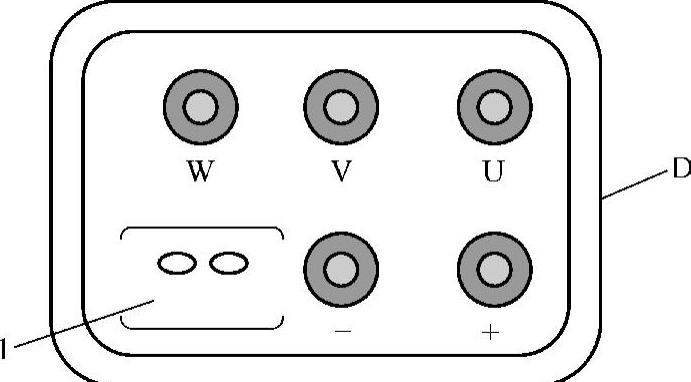

图18-6 高压接口插头布置

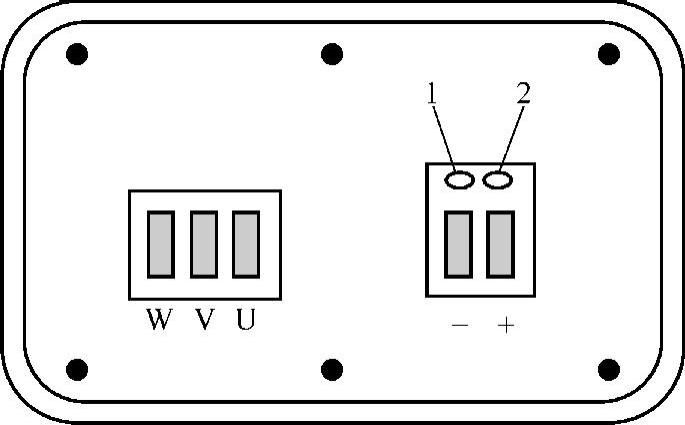

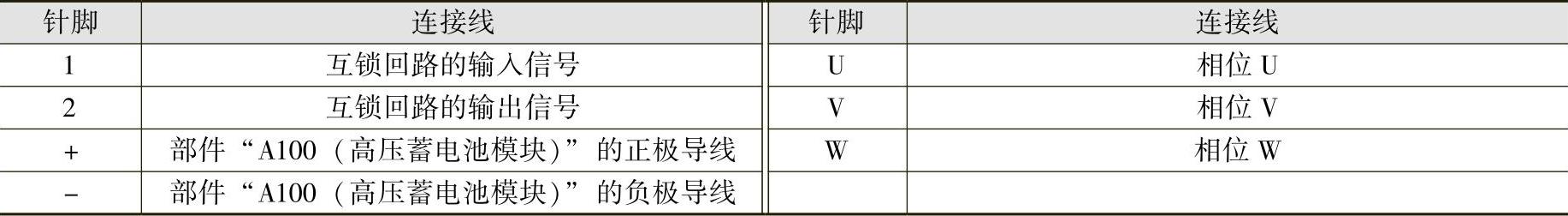

图18-7 高压电源分配器接口
