4.农用车主要由哪几部分组成？功用是什么？

农用车主要由发动机、底盘和电气系统三大部分组成，如图1-3、图1-4所示。

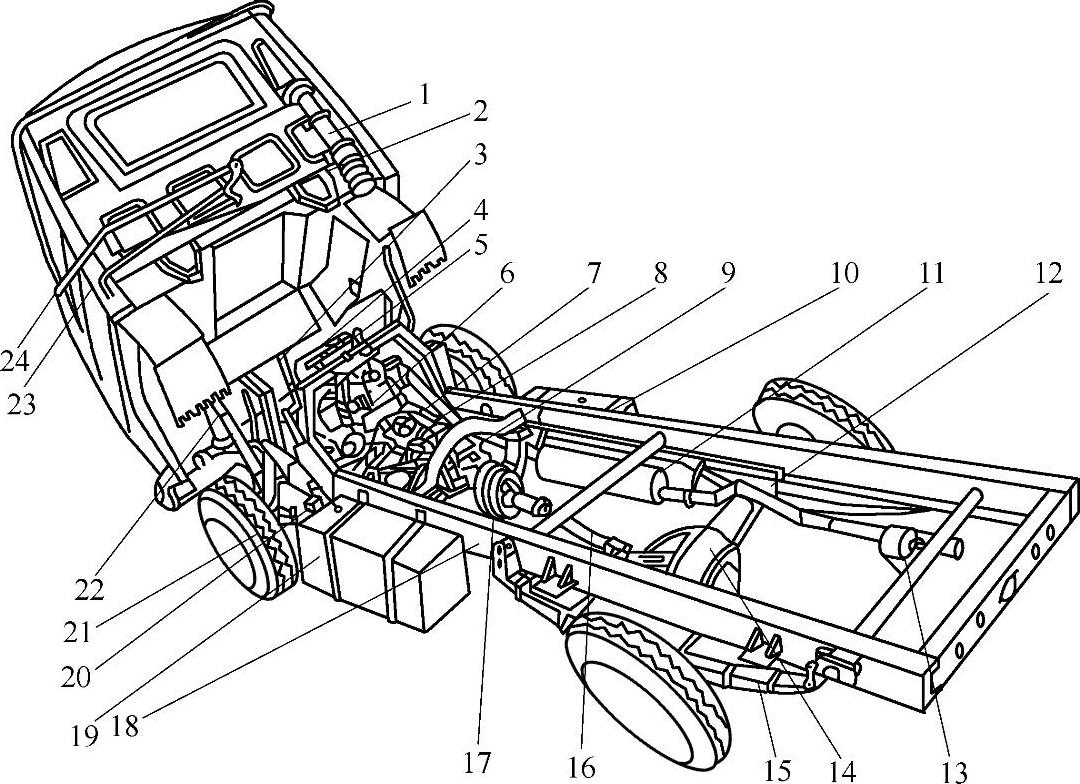

图1-3 四轮农用车结构图

1—空气滤清器进气管（四缸机用） 2—保险机构 3—变速手柄 4—散热器 5—空气滤清器（二、三缸机） 6—发动机 7—变速杆 8—离合器 9—变速器 10—蓄电池 11—排气管 12—制动油管 13—备胎紧固器 14—驱动桥 15—钢板弹簧 16—传动轴 17—驻车制动器 18—车架 19—油箱 20—前轴 21—车轮 22—转向机 23—驾驶室 24—锁紧机构

发动机是农用车的动力装置，其作用是使进入发动机气缸内的燃油和空气的混合物——可燃混合气燃烧，并将产生的热能转变成动力输出。农用车大都采用四冲程柴油发动机。三轮农用车使用的柴油机多为单缸，四轮农用车常见的有两缸、三缸和四缸。

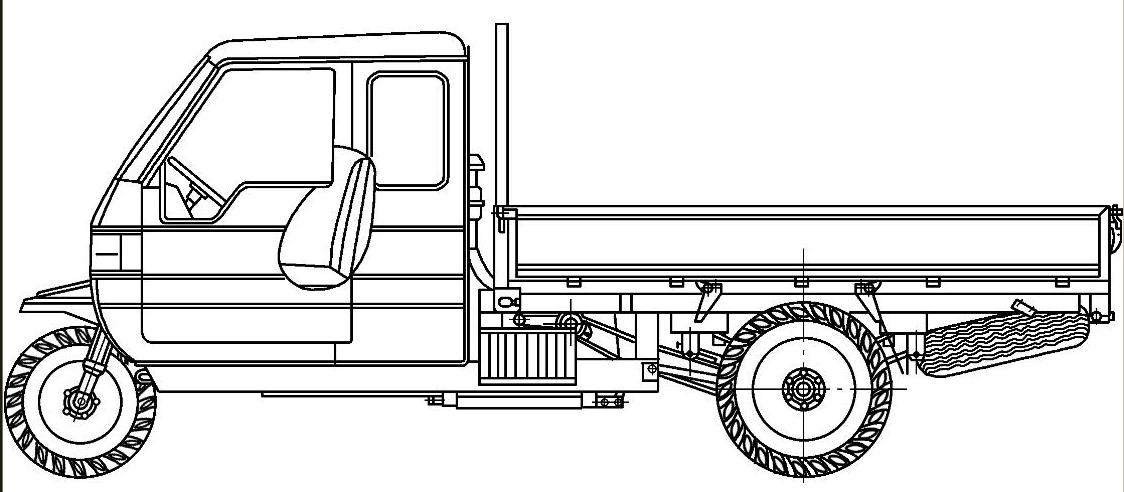

图1-4 三轮农用车外形

底盘包括传动系、转向机构、行走机构和制动机构及车厢。传动系把柴油发动机的动力传给车辆的驱动轮，使车辆获得工作需要的行驶速度和动力。行走机构的功用是实现车辆的行驶、支撑车辆的全部质量，三轮农用车的行走机构主要由3个车轮组成，四轮农用车则是4个车轮。转向机构的功用是控制和改变农用车的行驶方向，农用车采用转向盘或方向把转向。制动机构的功用是迅速降低车辆的行驶速度及停车。

电气系统主要起照明、起动和发出信号的作用。

车辆工作时，发动机产生的动力经传动系传递给行走机构，车轮通过与地面之间的摩擦力，使车辆行驶。除运输作业外，有些三轮农用车还可以作为固定动力，即利用传动带（皮带）传输等方式，把发动机发出的动力直接传递到脱粒机、抽水机等农机具上，完成固定作业。
