燃油泵由哪几部分组成？是如何工作的？

23.燃油泵由哪几部分组成？是如何工作的？

（1）作用按发动机工作顺序供给各缸喷油器适量的高压燃油。

（2）喷油泵的总体结构喷油泵主要由分泵、供油传动机构、油量调节机构及泵体组成，如图1-27所示。

（3）喷油泵各部件的主要作用

1）供油传动机构：主要由凸轮轴组成，曲轴通过正时齿轮驱动凸轮轴，并通过凸轮轴驱动各分泵工作，实现供油。

2）分泵：分别实现向某一气缸的喷油器供油。

3）油量调节机构：主要由调速器通过供油拉杆带动各调节臂转动，实现供油量的调节。

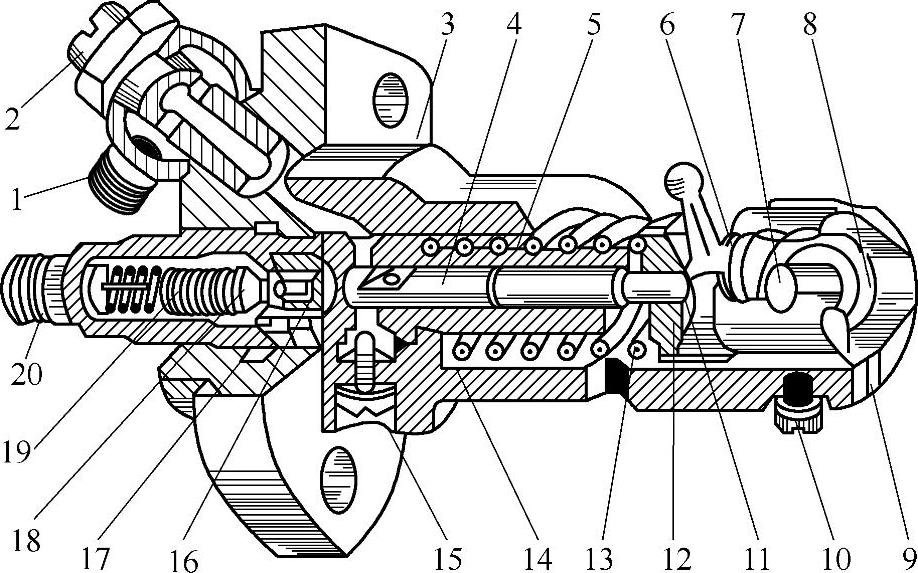

图1-27 Ⅰ号喷油泵结构

1—进油管 2—放气螺钉 3—泵体 4—柱塞 5—柱塞套 6—调整垫块 7—滚轮轴 8—滚轮 9—滚轮衬套 10—导向螺钉 11—推杆体 12—弹簧下座 13—柱塞弹簧 14—弹簧上座 15—定位螺钉 16—出油阀座 17—垫圈 18—出油阀 19—出油阀弹簧 20—出油阀锁紧座

4）泵体：它是喷油泵的基础件，各零部件均通过不同的孔及螺栓连接在该部件上。
