农用车进、排气系统是如何进行工作的？

25.农用车进、排气系统是如何进行工作的？

进、排气系统由空气滤清器、进气管、进气歧管、排气管、排气歧管和消声灭火器组成，如图1-29所示，作用是及时充分地供给干净空气，并及时彻底地排除废气。

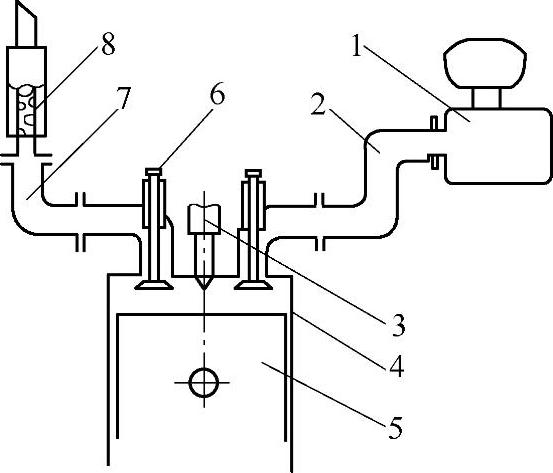

图1-29 进、排气系统

1—空气滤清器 2—进气管 3—喷油器 4—气缸 5—活塞 6—气门 7—排气管 8—消声灭火器

空气滤清器是进气装置的主要部件，其功能是过滤空气，供给柴油机充足、洁净的空气。空气滤清器的种类很多，按其工作原理可分为惯性式、过滤式和复合式；按其结构形式可分为湿式和干式两种。

图1-30所示为湿式三级油浴式空气滤清器，头部进气罩为第一级滤清装置，发动机工作时，外部空气沿导向叶片高速进入进气罩内，产生向上的旋转运动，空气中较大的尘土颗粒由于离心力的作用被甩出罩壁，并从窗口排出。底部油杯为第二级滤清装置。经过一级滤清的空气沿中心管向下，冲击到油杯中的机油后转向上，部分尘土落入油杯或直接被油面黏住。中部金属滤网为第三级滤清装置。经过二级滤清的空气继续向上运动，经过沾有机油的金属丝滤网时，空气中残留的细小尘土就被黏附在滤网上。经过过滤的洁净空气从进气管被吸入气缸。

干式空气滤清器与湿式空气滤清器的主要区别在于没有储油盘，并采用纸质滤芯，如图1-31所示。空气从切向经导向叶片被吸入进气罩，产生旋转，质量较大的杂质被惯性离心力甩向罩壁，进入集尘盘。经过初级滤清的空气，由中心管进入滤芯与壳体之间，再经纸质滤芯过滤后，由进气管进入气缸。

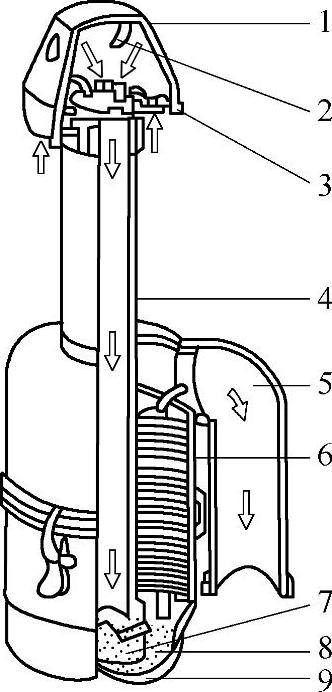

图1-30 三级油浴式空气滤清器

1—进气罩 2—窗口 3—导向叶片 4—中心管 5—进气管 6—滤网 7—油杯 8—补油口 9—储油盘

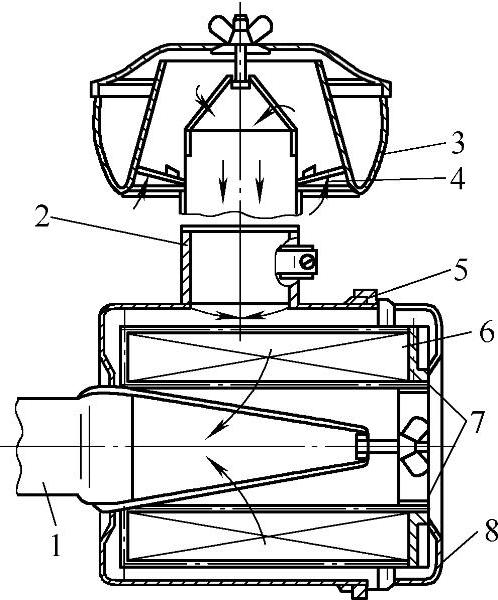

图1-31 干式空气滤清器

1—进气管 2—中心罩 3—进气罩 4—导向叶片 5—密封圈 6—滤芯 7—毡圈 8—壳体
