48.硅整流发电机的构造特点和工作原理是什么？

硅整流发电机由一个三相同步交流发电机和硅整流二极管三相桥式全波整流器两大部分组成。其结构如图1-58所示。

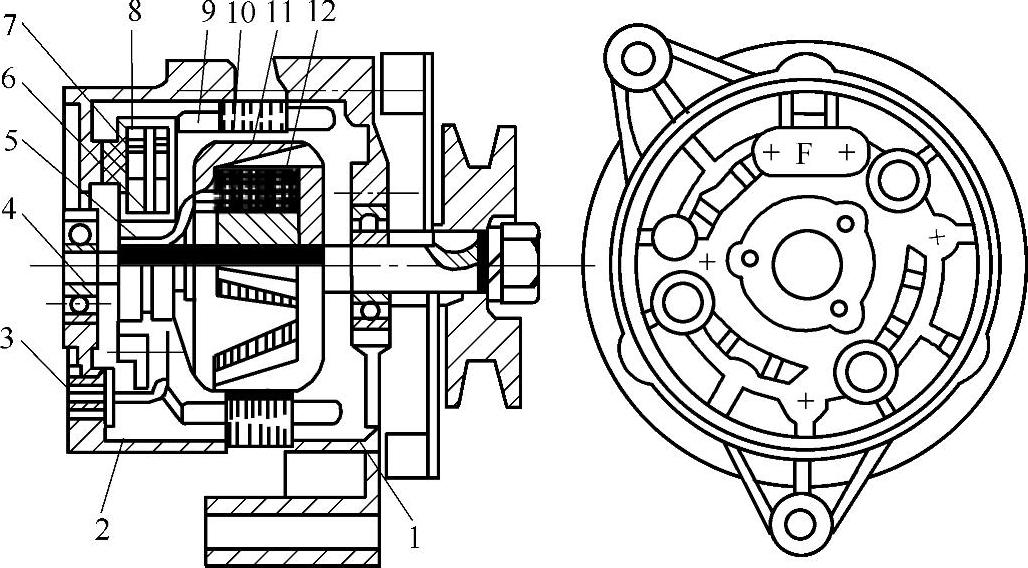

图1-58　硅整流发电机

1—前盖　2—后盖　3—硅整流二极管　4—轴　5—集电环 6—电刷　7—电刷架　8—电刷弹簧　9—定子绕组 10—定子铁心　11—磁极　12—励磁绕组

1）发电机部分主要由转子总成（磁极）和定子总成（电枢）两部分组成。

转子总成由两组磁极和励磁绕组、集电环及转子轴等组成，如图1-59所示。磁极做成爪形，故也称爪极。磁极爪齿相嵌，并固定在转子轴上。转子轴上套有励磁绕组，通电后，即形成磁场，并使磁场强化。集电环固定在转子轴上，但与转子轴绝缘。励磁绕组的两端分别接于集电环上，以引入励磁电流。

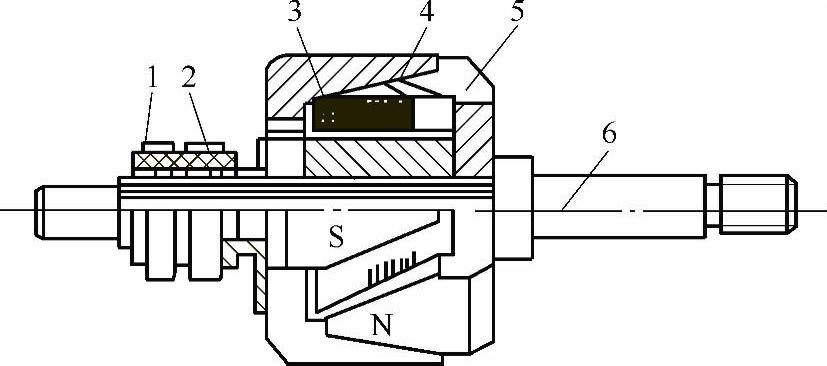

图1-59　转子总成

1、2—集电环　3、5—磁极　4—励磁绕组　6—转子轴

定子铁心由内圆带槽的硅钢片叠制而成。定子槽内安装三相绕组，三相绕组为星形联结。

发电机的前后均有端盖，端盖由铝合金制成，重量轻、散热好，又可减少退磁。前端盖有一挂脚，用以固定发电机，并调整皮带松紧度。前端盖外装有风扇和带轮，后端盖内装有绝缘的电刷架。电刷架装有弹簧，分别压住两个电刷，使电刷与集电环可靠地接触。两个电刷的引出线，分别接搭铁线柱和磁场F接线柱。

2）半导体整流器安装在后端盖内，由6只二极管组成三相桥式全波整流电路。其中3只二极管压装在后端盖上，负极与端盖相连；另外3只二极管压装在一块由铝合金制成的元件板上，二极管的正极与元件板相连。元件板与后端盖用尼龙或其他绝缘材料隔开。从元件板引出一个接线柱至发电机外部为发电机的正极（即电枢接线柱），发电机的外壳形成负极。
