加速踏板传感器

加速踏板位置传感器由可变电阻器（电位计）和安全开关组成，安全开关属于双触点式开关。两个元件都由电位计调节杆控制。如果点火开关在”ON”位置或发动机转动，电子节气门电脑以恒定参考电压触发电位计。通过节气门拉索，调整加速踏板位置以改变电位计位置，即产生一个可变电压信号送回电子节气门控制电脑。在控制电脑的系统控制中，对信号进一步处理。

如果加速踏板未踩下，加速踏板位置传感器的安全开关接通，无论在点火开关“ON”或发动机转动时，安全开关都会有一个输入电压。安全开关在怠速止点前4”～6”时关闭。图5-7为加速踏板传感器外观。图5-8为加速踏板传感器内部构造。

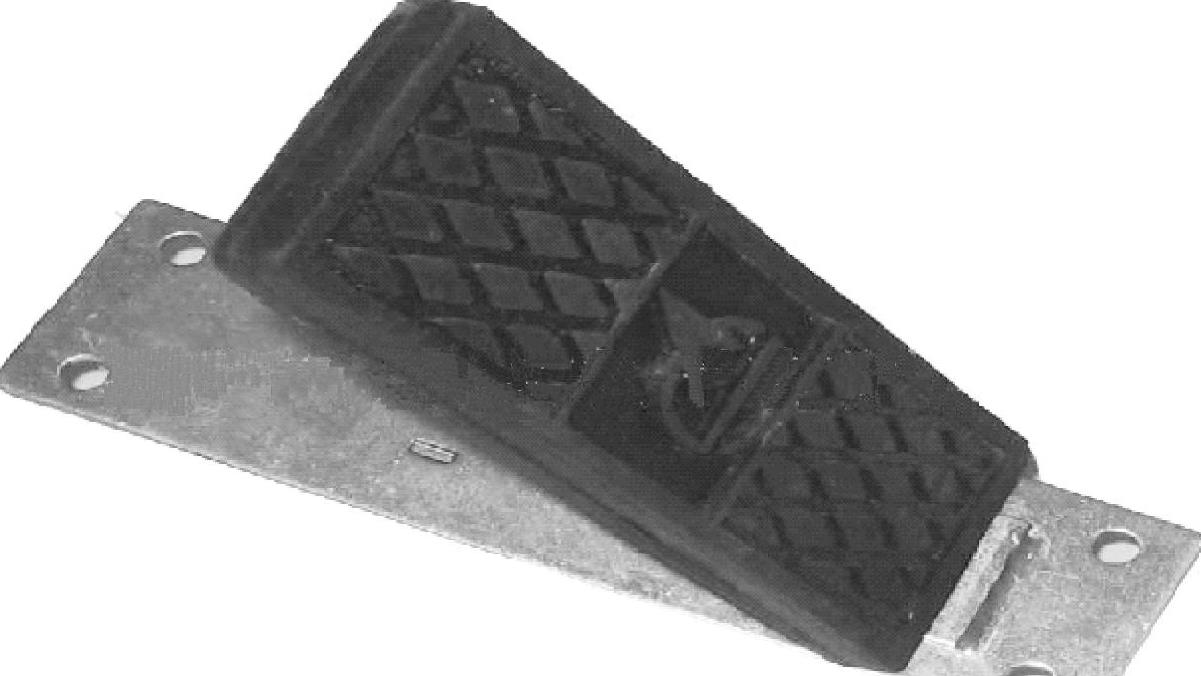

图5-7 加速踏板传感器外观

图5-8 加速踏板传感器内部构造图
