进气温度传感器

四、进气温度传感器

进气温度传感器通常安装在空气流量计上，用来检测进气温度。进气温度传感器与空气流量计相配合，测量空气温度的变化，以确定空气密度的变化，进而获得较精确的空气质量流量及空燃比。并将温度变化的信息传输给电控单元作为修正喷油量的依据之一。进气温度传感器内部也是一个热敏电阻，其电阻温度特性、构造、工作原理以及与电控单元的连接方式均与发动机温度传感器相同。图5-6为进气温度传感器。

图5-4 压敏电阻式进气压力传感器工作原理图

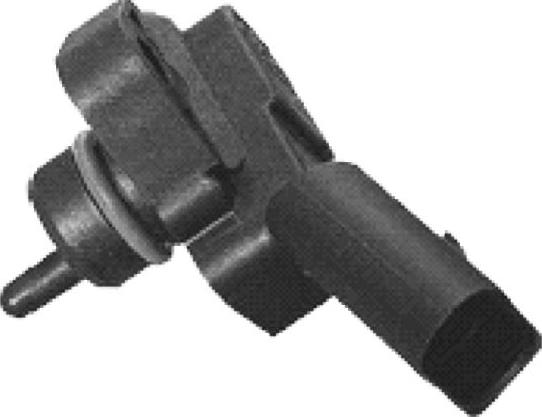

图5-5 进气压力传感器

进气温度传感器的检测方法有两种：

1.进气温度传感器的电阻检测

进气温度传感器的电阻检测方法和要求与冷却液温度传感器基本相同。单件检查时，点火开关置于“OFF”，拔下进气温度传感器导线连接器，并将传感器拆下；用电热吹风器、

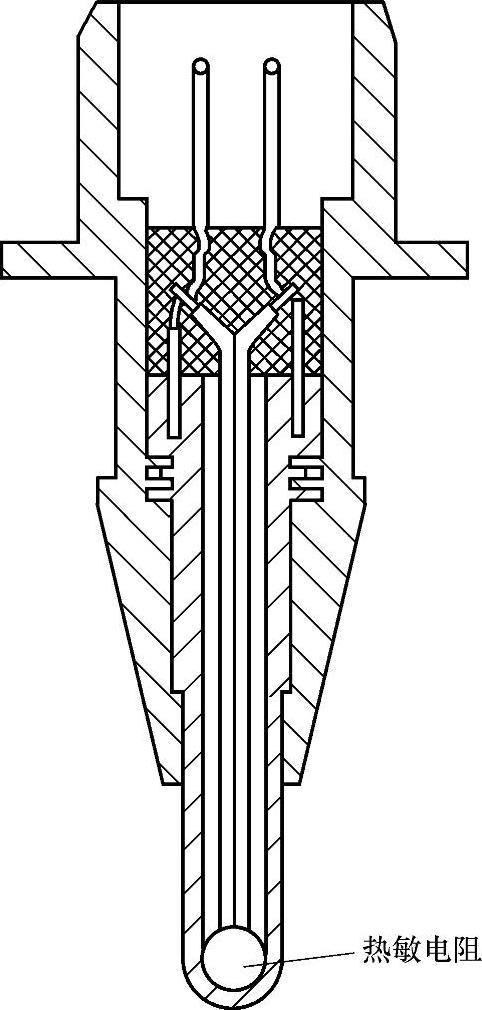

图5-6 进气温度传感器

红外线灯或热水加热进气温度传感器；用万用表Ω档测量在不同温度下两端子间的电阻值，将测得的电阻值与标准数值进行比较。如果与标准值不符，则应更换。

2.进气温度传感器的输出信号电压值检测

当点火开关置于“ON”位置时，ECU的THA端子与E2端子，进气温度传感器连接器THA与E2端子间的电压值在20℃时应为0.5～3.4V。
