一、万用表
1.概述
DT830型数字万用表是三位半液晶显示小型数字万用表。它可以测量交、直流电压和交、直流电流，电阻、电容、晶体管、β值、二极管导通电压和电路短接等，由一个旋转波段开关改变测量的功能和量程，共有30档。
该万用表最大显示值为±1999，可自动显示“0”和极性，过载时显示“1”或“-1”，电池电压过低时，显示“←”标志，短路检查用蜂鸣器。
2.技术特性
（1）测量范围
①交、直流电压（交流频率为45～500Hz）：量程分别为200mV、2V、20V和1000V五档，直流精度为±（读数的0.8%）以下，交流精度为±（读数的1%）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。
②交、直流电流：量程分别为200μA、2mA、200mA和10A四档，直流精度为±（读数的1.2%），交流精度为±（读数的2.0%），最大电压负荷为250mV（交流有效值）。
③电阻：量程分别为200Ω、2kΩ、200kΩ、20MΩ和20MΩ五档。精度为±（读数的2.0%）。
④二极管导通电压：量程为0～1.5V，测试电流为（1±0.5）mA。
⑤晶体管β值检测：测试条件为VCE=2.8V，IB=10μA。
⑥短路检测：测试电路电阻<（20±10）Ω
（2）采样时间：TS=0.4s。
3.面板及操作说明
（1）显示器
三位半数字液晶显示屏。
（2）电源开关
按下，则接通电源，不用时应随手关断。
（3）电容测量插座
当测量电容时，将电容端子插入插座中。
（4）功能量程开关
选择不同的测量功能和量程。
（5）10A电流插孔（不能测量大于10A电流）
当测量大于200mA、小于10A的交、直流电流时，红表笔应插入此10A电流插孔。
（6）电流插孔
当测量小于200mA的交、直流电流时，红表笔应插入此电流插孔。
（7）V/Ω插孔
当测量交、直流电压、电阻、二极管导通电压和短路检测时，红表笔应插入此V/Ω插孔。
（8）接地公共端“COM”插孔
黑表笔始终插入此接地插孔中。
（9）β值测试插座
将被测晶体管的集电极、基极和发射极分别插入“C”、“B”、“E”插孔内，注意区分晶体管是NPN型还是PNP型。
4.使用方法
（1）准备
按下电源开关，观察液晶显示是否正常，有否电池缺电标志出现，若有则要先更换电池。
（2）使用
①交、直流电流的测量：根据测量电流的大小选择适当的电流测量量程和红表笔的插入孔，测量直流时，红表笔接触电压的高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。
②交、直流电压的测量：红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz），中高频率信号的电压幅度应采用交流毫伏表来测量。
③电阻的测量：红表笔插入“V/Ω”插孔中，根据电阻的大小选择适当的电阻测量量程，红、黑两表笔分别接触电阻两端，观察读数即可。特别是测量在路电阻时（在电路板上的电阻），应先把电路的电源关断，以免引起读数抖动。禁止用电阻档测量电流或电压（特别是交流220V电压），否则容易损坏万用表。另外，利用电阻档还可以定性判断电容的好坏。先将电容两极短路（用一支表笔同时接触两极，使电容放电），然后将万用表的两支表笔分别接触电容的两个极，观察显示的电阻读数。若一开始时显示的电阻读数很小（相当于短路），然后电容开始充电，显示的电阻读数逐渐增大，最后显示的电阻读数变为“1”（相当于开路），则说明该电容是好的。若按上述步骤操作，显示的电阻读数始终不变，则说明该电容已损坏（开路或短路）。特别注意的是，测量时要根据电容的大小选择合适的电阻量程，例如47μF的电容用200k档，而4.7μF的则要用2M档等。
④二极管导通电压检测：在这一档位，红表笔接万用表内部正电源，黑表笔接万用表内部负电源。通常好的硅二极管正向导通电压应为500～800mV，好的锗二极管正向导通电压应为200～300mV。假若显示“000”，则说明二极管击穿短路；假若显示“1”，则说明二极管正向不通或反向截止。此档也可以用来判断晶体管的好坏以及端子的识别。测量时，先将一支表笔接在某一认定的端子上，另外一支表笔则先后接到其余两个端子上，如果这样测得两次均导通或均不导通，然后对换两支表笔再测，两次均不导通或均导通，则可以确定该晶体管是好的，而且可以确定该认定的端子就是晶体管的基极。若是用红表笔接在基极，黑表笔分别接在另外两极均导通，则说明该晶体管是NPN型；反之，则为PNP型。最后比较两个PN结正向导通电压的大小，读数较大的是be结，读数较小的是bc结，由此集电极和发射极都识别出来了。

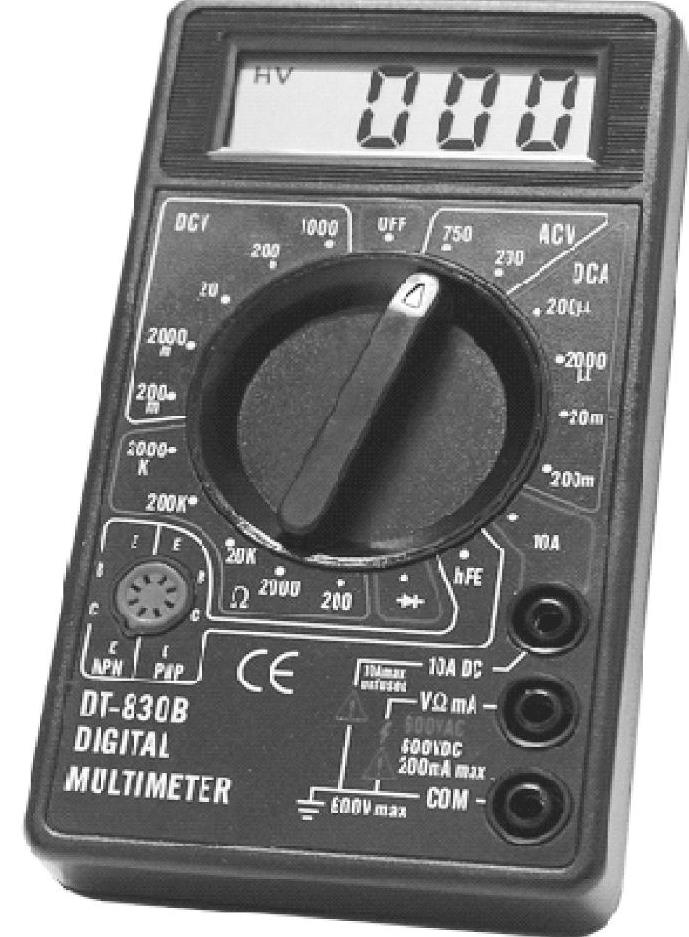

图5-22 数字万用表
⑤晶体管值β测试：首先要确定待测晶体管是NPN型还是PNP型，然后将其端子正确地插入对应类型的测试插座中，功能量程开关转到β档，即可以直接从显示屏上读取β值，若显示“000”，则说明晶体管已坏。
⑥短路检测：将功能、量程开关转到“•）））”位置，两表笔分别测试点，若有短路，则蜂鸣器会响。
5.注意事项
1)注意正确选择量程及红表笔插孑L。对未知量进行测量时，应首先把量程调到最大，然后从大向小调，直到合适为止。若显示“l”，表示过载，应加大量程。
2)不测量时，应随手关断电源。
3)改变量程时，表笔应与被测点断开。
4)测量电流时，切忌过载。
5)不允许用电阻档和电流档测电压。
图5-22为数字万用表。
