汽车电脑板故障修复仪
故障修复仪是由商丘汽车电脑工作室研究开发的一种高科技的模拟实验电路，由实验电路、解码电路、编程电路三大部分组成。
1.实验电路
能够模拟氧传感器的信号、进气压力传感器信号、温度传感器信号、冷却液温度传感器信号、霍尔传感器信号、曲轴位置传感器信号、凸轮轴位置传感器信号、点火线圈信号、喷油嘴信号等电脑板所需要的各种信号，对各种发动机电脑板进行测试分析，找出问题所在，配有万能插座和各种电脑进行连接测试。
2.编程电路
能对一汽大众和上海大众所有的车辆和部分国产微型面包车及轿车进行解码和匹配，清除故障码、读取数据流。
1）修复仪内置解码器的使用说明。
2）将解码器9孔插头插入电脑COM接口。
3）将光盘放入光驱，安装5051B程序，安装完毕，桌面出现VAS50151B图标。
4）将红线和黑线接线柱接到车辆上，黑线搭铁，红线是信号线。
5）打开VAS50151B，打开系统配置，选择COM1，点击计算机端口，显示：已找到，就绪，即可使用。
6）选择控制模块，01-发动机，即可对发动机电脑板解码，读数据等操作。
该解码器适用于一汽大众、上海大众全部车辆和长安之星、奥拓、福莱尔、哈飞、松花江、吉利、夏利等所有使用联合电子M1.5.4电脑板的车辆。
编程器可以对摩托罗拉CPU和各种码片进行读写操作。
3.编程器的使用
1）将光盘放入光驱，复制UA32，UA37文件到硬盘中。
2）注册UA37即可使用。
3）用修复仪刷程序的方法。
①刷新摩托罗拉小板CPU68HC11E9的具体操作步骤。
将UA编程器接口和CPU连接，其连接方法如下：
编程器端子 CPU端子
第2号端子 第21端子
第3号端子 第20端子
第7号端子 第17端子
第5号端子 第1、2、3端子
连接好以后，按照以下步骤进行刷新程序：
a.打开UA32程序，找到修复仪内置程序A06，找出型号为711E9的8MHz频率。
b.点击菜单“测量连接”成功后写入程序。
c.点击菜单“校验”成功后关闭修复仪电源，将连线拆掉。
图5-25为编程器刷新CPU实物图。
②刷新摩托罗拉双插头CPU（MC9S12DG256）的具体操作步骤。
将UA编程器接口和CPU连接，其连接方法如下：
编程器端子 CPU端子
第5号端子 第76、77端子
第7号端子 第75端子
第3号端子 第78端子
第2号端子 第29端子

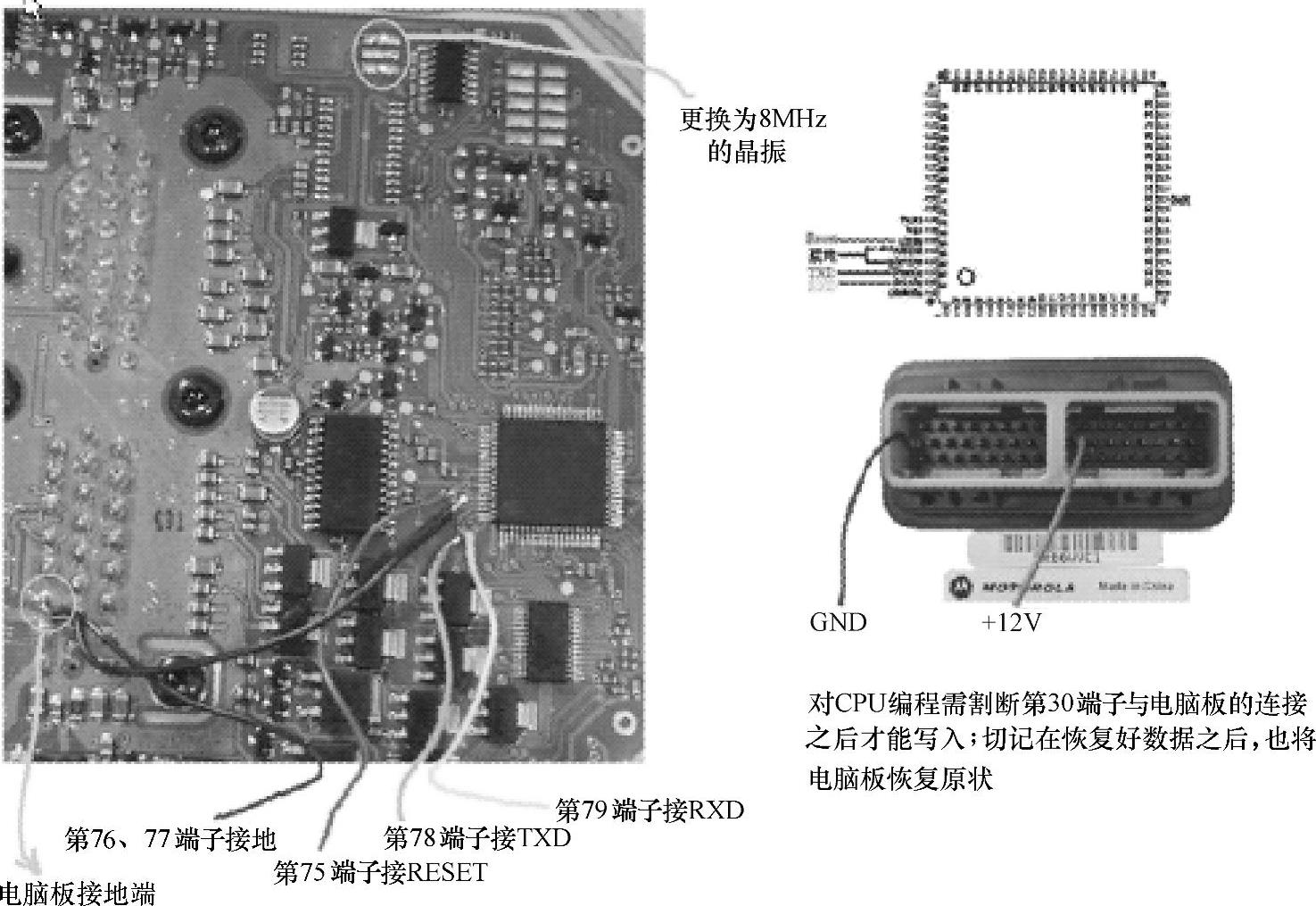

图5-26为编程器刷新CPU局部放大图（一）。
连接好以后，按照以下步骤进行刷新程序：
a.打开UA32程序，找到修复仪内置程序“五菱之光双插头eepromB型”找出型号为11K4的16MHz频率。
b.点击菜单“测试连接”成功后写入程序。
c.点击菜单“校验”。
d.“校验”成功后关闭修复仪电源，将连线拆掉。
图5-25 编程器刷新CPU实物图
图5-26 编程器刷新CPU局部放大图（一）
图5-27为编程器刷新CPU局部放大图（二）。
③刷新马瑞利单点CPU（MC68HC11F）的具体操作步骤。
将UA编程器接口和CPU连接，其连接方法如下：
编程器端子 CPU端子
第5号端子 第1、2、3端子
第7号端子 第17端子
第3号端子 第28端子
第2号端子 第29端子
连接好以后，按照以下步骤进行刷新程序：
图5-27 编程器刷新CPU局部放大图（二）
a.打开UA32程序，找到修复仪内置程序“118 OK”，找出型号为11F1的16MHz频率。
b.点击菜单“测试连接”成功后写入程序。
c.点击菜单“校验”。
d.“校验”成功后关闭修复仪电源，将连线拆下。

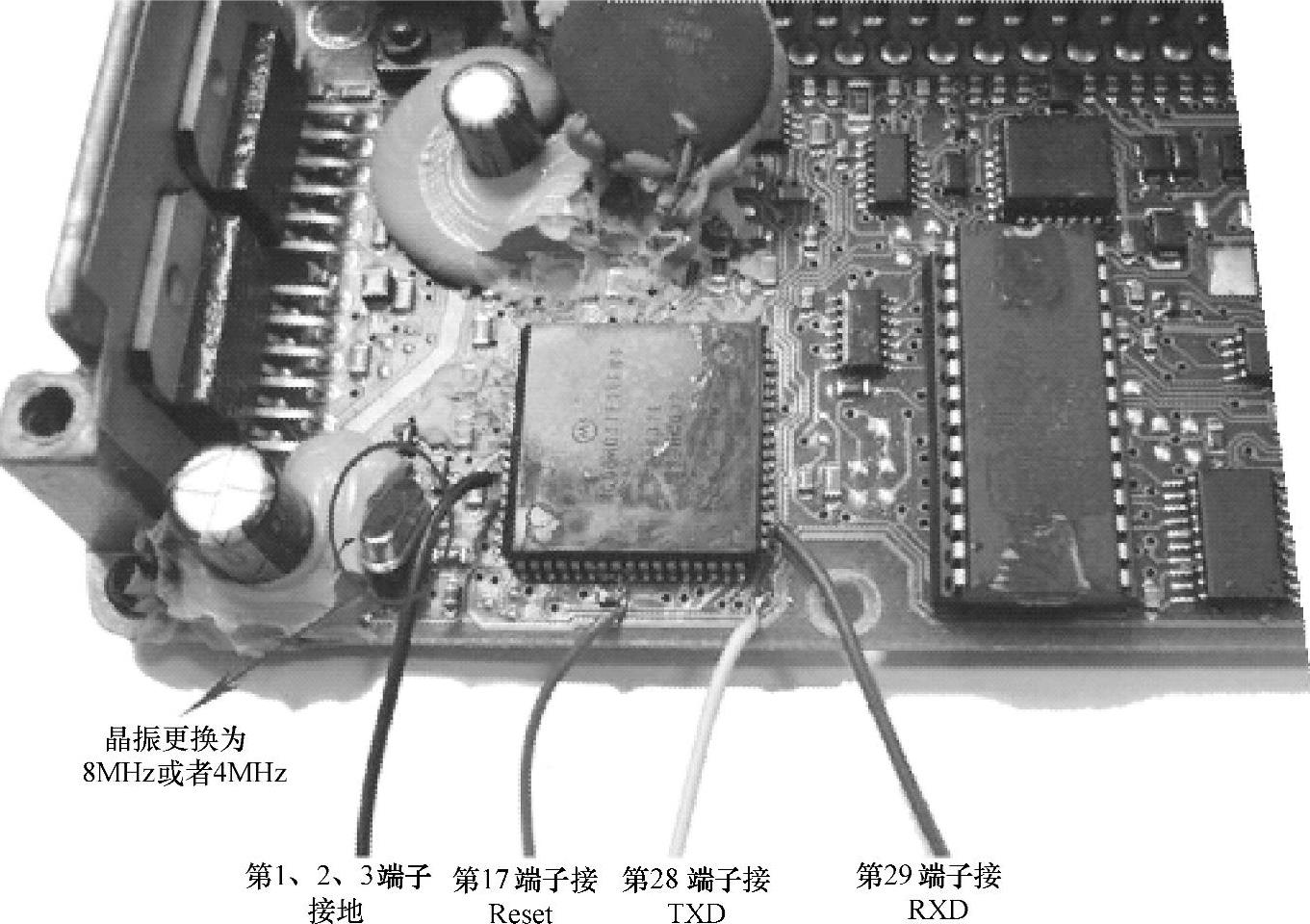

图5-28为编程器刷新CPU局部放大图（三）。
④刷新德尔福红白插头CPU185（16202476）的具体步骤。
将UA编程器接口和CPU连接，其连接方法如下：
编程器端子 CPU端子
第5号端子 第1、2、3端子
第7号端子 第17端子
第3号端子 第28端子
第2号端子 第29端子
连接好以后，按照以下步骤进行刷新程序：
a.打开UA32程序，找到修复仪内置程序“德尔福1代”，找出型号为11F1的16MHz频率。
b.点击菜单“测试连接”成功后写入程序。
c.点击菜单“校验”。
d.“校验”成功后关闭修复仪电源，将连线拆掉。

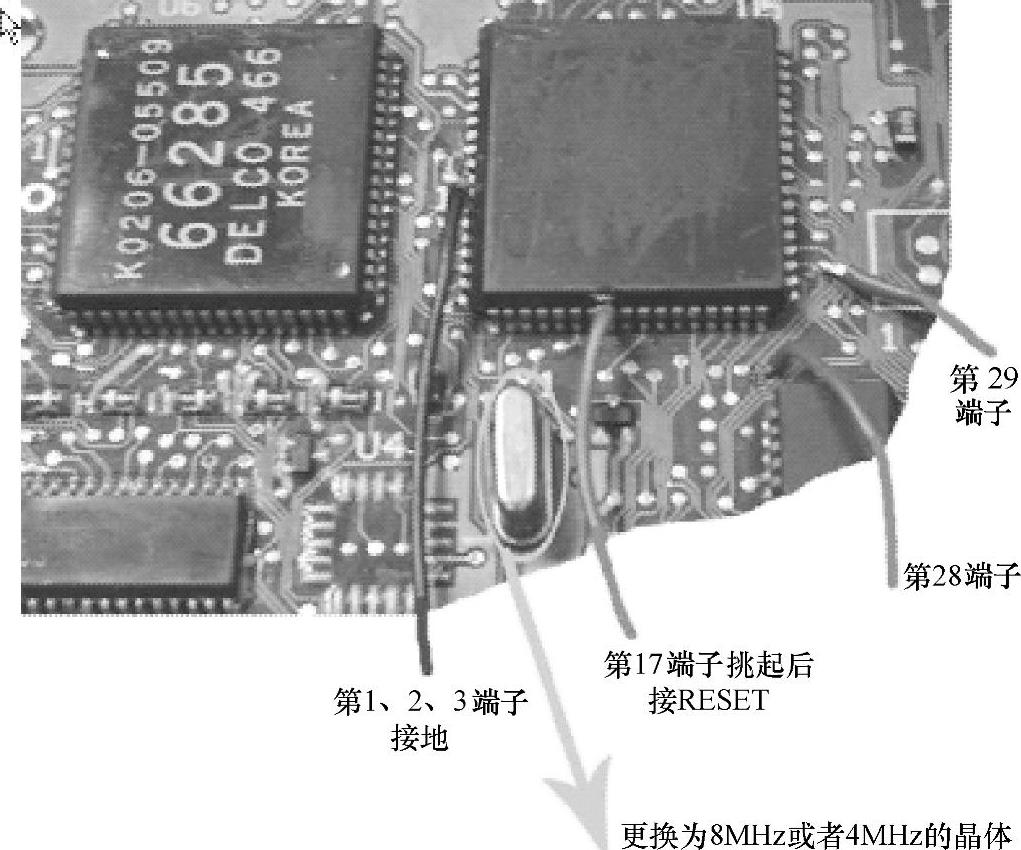

图5-29为编程器刷新CPU局部放大图（四）。
⑤刷新德尔福MT20UCUP（MC912DT128PMPV）的具体步骤。

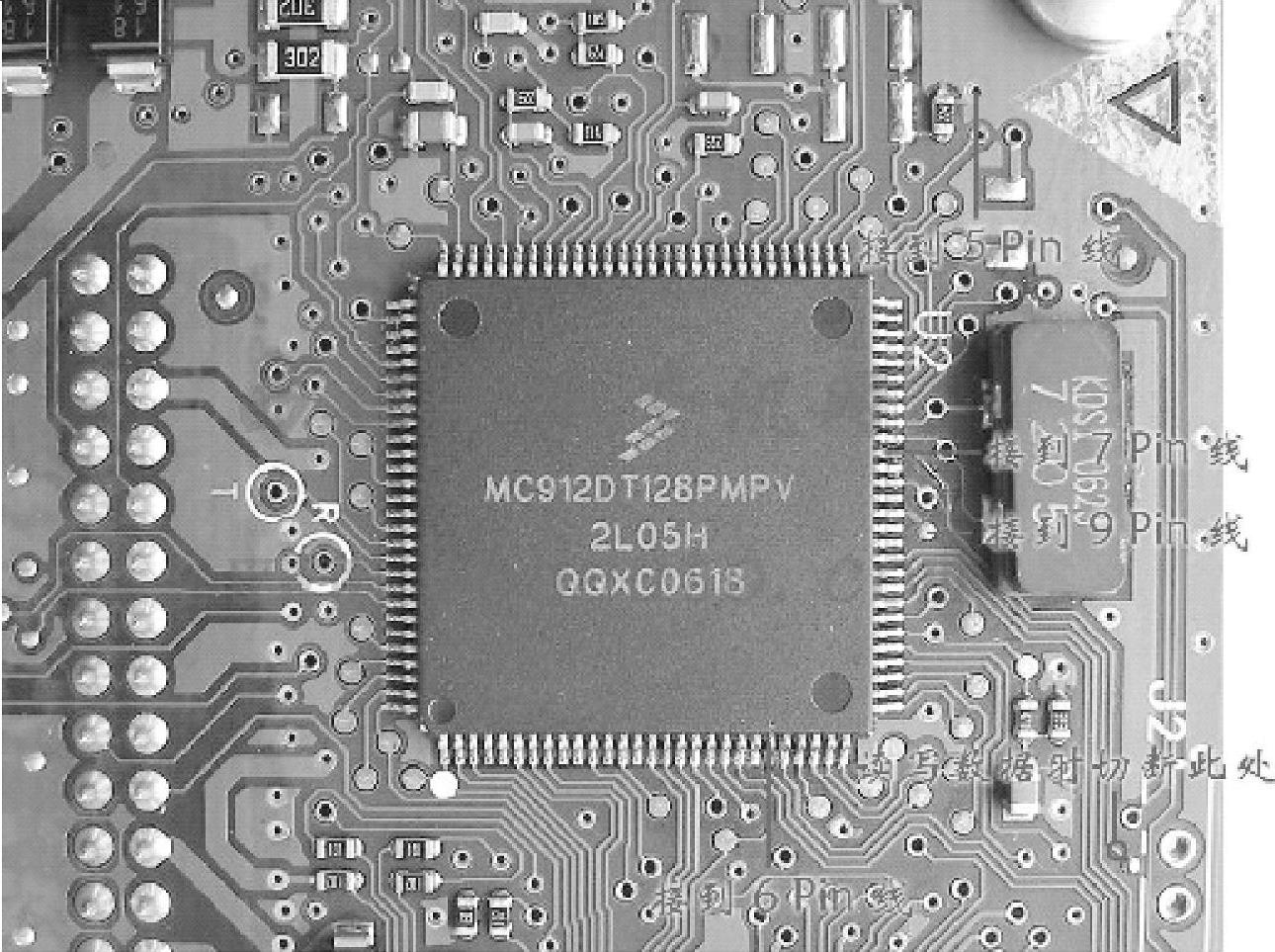

将UA编程器接口和CPU连接。图5-30为编程器刷新CPU局部放大图（五）。
图5-28 编程器刷新CPU局部放大图（三）
图5-29 编程器刷新CPU局部放大图（四）
连接好以后，按照以下步骤进行刷新程序：
a.打开UA32程序，找到修复仪内置程序“德尔福2代”，找出型号为912DT128PMPV的8MHz频率。
b.点击菜单“测量连接”成功后写入程序。
c.点击菜单“校检”。
d.“校检”成功后关闭修复仪电源，将连线拆掉。
⑥刷新德尔福MT20 CPU（MC912DT128PVPV）的具体步骤。
图5-30 编程器刷新CPU局部放大图（五）
图5-31 编程器刷新CPU局部放大图（六）
将UA编程器接口和CPU连接。图5-31为编程器刷新CPU局部放大图（六）。
连接好以后，按照以下所示步骤进行刷新程序：
a.打开UA32程序，找到修复仪内置程序“德尔福3代”，找出型号为912DT128PVPV的8MHz频率。
b.点击菜单“测量连接”成功后写入程序。
c.点击菜单“校验”。
d.“校验”成功后关闭修复仪电源，将连线拆掉。
4.故障修复仪的使用（以M1.5.4电脑板为例说明）
将M1.5.4电脑板插入修复插头，打开电源开关送入传感器信号。
1）在故障灯亮、油泵灯亮、喷油器灯亮，但点火线圈不亮的情况下更换点火集成块（30023）。
2）在故障灯亮、油泵灯亮，但喷油器灯不亮的情况下更换喷油集成块（30373）。
3）在故障灯亮但油泵灯不亮的情况下，更换点火驱动（4226）模块。
4）在故障灯不亮的情况下，用信号笔测量电源模块（30358）三个点，如果有一个红灯不亮，更换电源模块（30358）。
5）在故障灯不亮的情况下，而电源模块正常的情况下，用信号笔测存储器（27C512）脉冲是否正常（要求8位数据线、17个地址线都有信号），如不正常，更换CPU（B58468）。

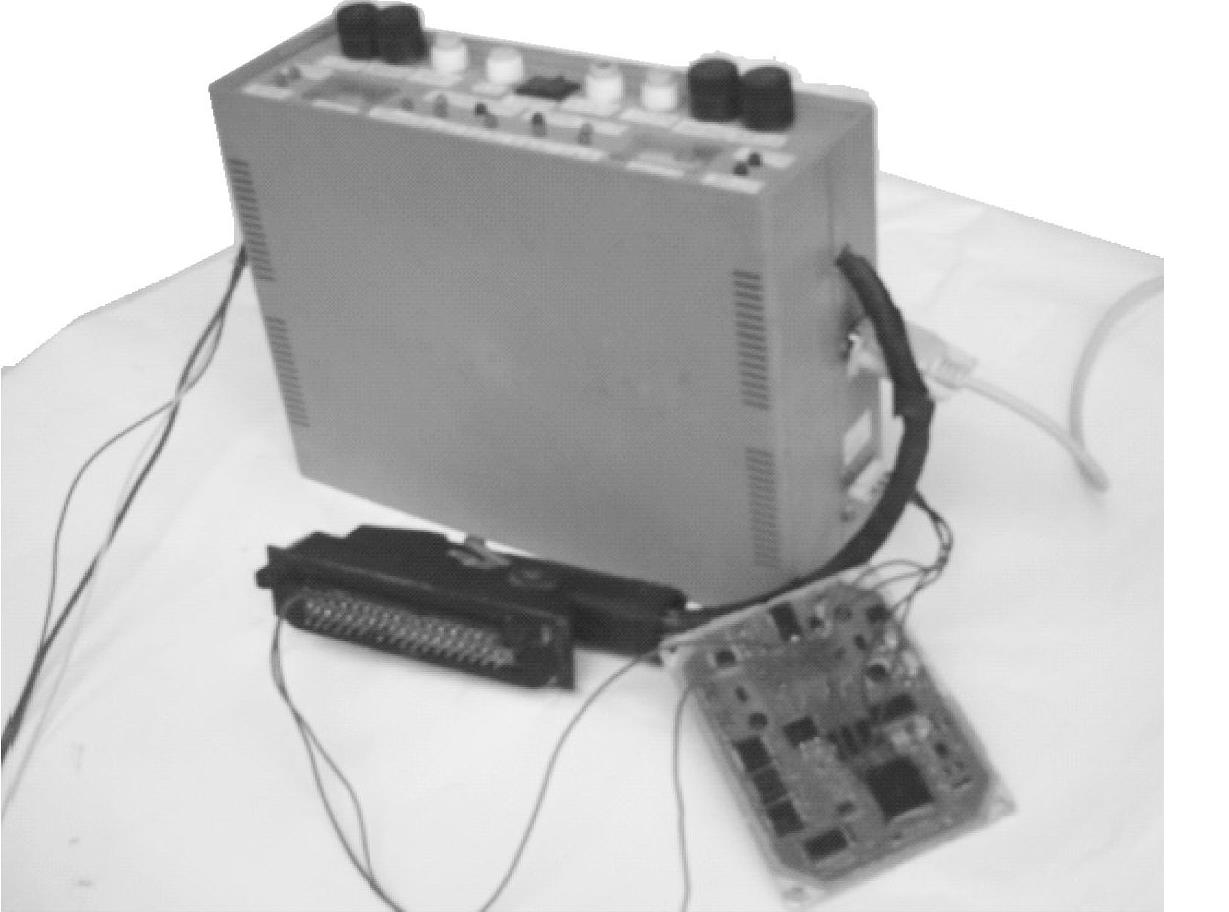

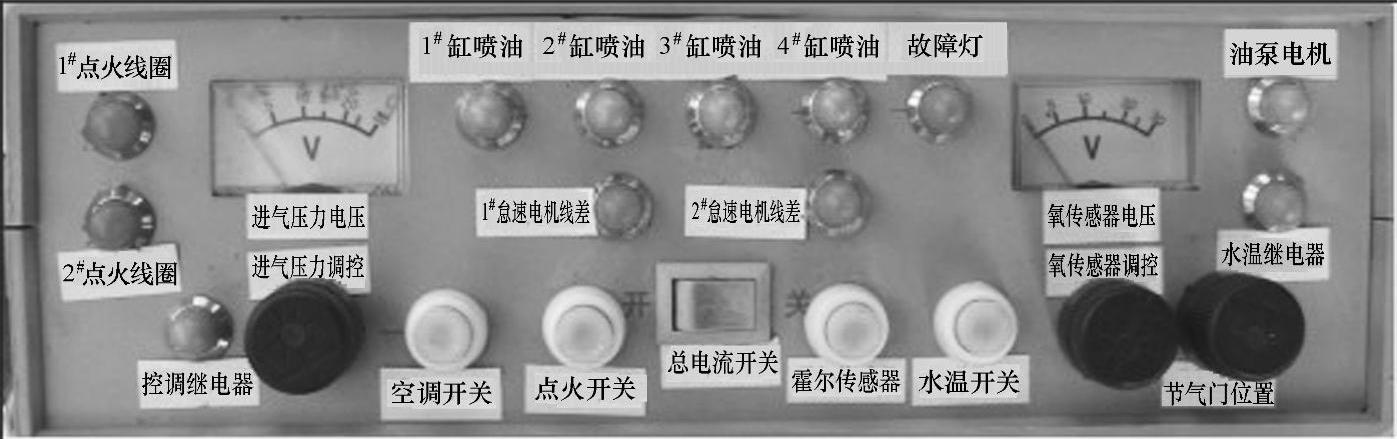

图5-32为汽车电脑板故障修复仪。
图5-32 汽车电脑板故障修复仪
