七、热风台
1.主要功能
1）智能型设计，外形美观大方，操作灵活，方便。
2）热风加热，升温快，除锡干净彻底，属国内外首创。
3）热风温度从环境温度至500℃连续可调，出风口温度自动恒定。
4）热风风量在0～20L/min之间连续可调。
5）防静电，全自动恒定焊接温度。
6）配有不同内径的吸锡针和风嘴，适用不同元器件拆焊。
7）一机多用，热风加热，拆焊多种直插，贴片元件，热缩管处理，热能测试等多种需要热能的场合。
图5-35为热风台。
2.性能指标
电源AC220V±20V 50/60Hz
热风泵功率45W
气泵形式为膜片式
热风风量0～24L/min
热风加热器功率250W
防静电，风嘴温度100～420℃连续恒温调整
重量6kg
外型尺寸180×145×260mm3

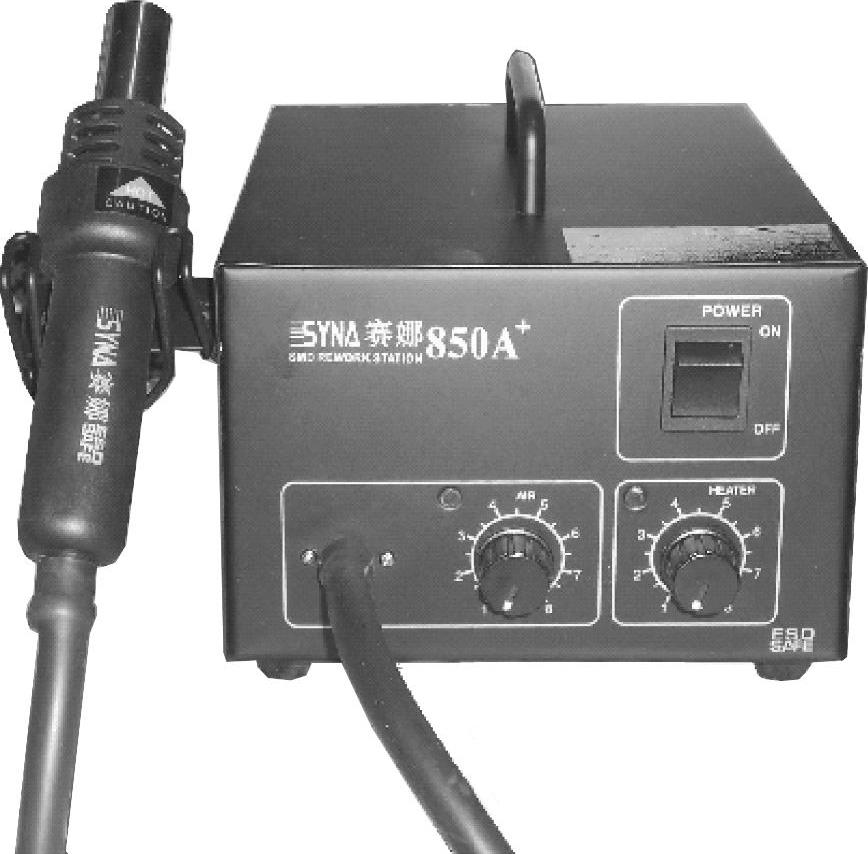

图5-35 热风台
3.使用说明
（1）安装通电：
打开包装，取出主机。拆下机身底部的红螺钉（一定要注意）。接通220V电源即可使用。打开电源开关（POWER），系统即可开始工作。
注意：第一次使用热风吸锡拆焊枪可能会冒白烟，属正常现象。
（2）热风头使用：
电源开关打开后，根据需要选择不同的风嘴和吸锡针（已配附件），然后把热风温度调节钮（HEATER）调至适当的温度，同时根据需要再调节热风风量调节钮（AIRCAPACITY）调到所需风量，待预热温度达到所调温度时即可使用。如果短时不用，可将热风风量钮（AIR-CAPACITY）调节器至最小，热风温度调节钮（HEATER）调至中间位置，使加热器处在保温状态，再使用时，调节热风风量钮，热风温度钮即可。
注意：针对不同封装的集成线路，更换不同型号的专用风嘴。针对不同焊点大小，选择不同温度风量及风嘴距板的距离。
（3）直插元件的拆卸：
按上所述，使热风部分正常工作，根据焊盘大小换上合适的风嘴和吸锡针（已配附件），加热即可。根据不同的线路基板材料和不同的焊盘，选择合适的温度和风量。本方法适合多种单，双面板及各种大小不同的焊点。
（4）贴片元件的拆装
①贴片元件的拆卸。根据不同的线路基板材料选择合适的温度及风量，使风嘴对准贴片元件的端子，反复均匀加热，待达到一不定温度后，用镊子稍加力量使其自然脱离基板。
②贴片元件的焊装。在已拆贴片元件的位置上涂上一层助焊剂，然后把焊盘整平，用热风把助焊剂吹匀，对准位置，放好贴片元件，用焊锡定位。在贴片元件应该焊接的地方，全部堆上焊锡（堆锡法），然后再按上述除去多余的焊锡，用电烙铁稍加整形即可。用本方法焊接贴片元件，焊点美观，焊接迅速牢固，可靠。
4.使用注意事项
1）在热风焊枪内部，装有过热自动保护开关，枪嘴过热保护开关动作，机器停止工作。必须把风量钮（ATPCAPACITY）调至最大，延迟2min左右，加热器才能工作，机器恢复正常。
2）使用后，要注意冷却机身：关电后，发热管会自动短暂喷出冷风，在此冷却分阶段，不再拔去电源插头。
3）不使用时，请把手柄放在支架上，以防意外。
4）更详细的拆焊说明，请见说明书。
