五、信号笔

五、信号笔

信号笔可以帮助电脑用户深入地了解电路。例如，一个烧坏的电脑板要修复，利用信号笔就可以知道哪个芯片是坏的并予以更换。

信号笔又称为逻辑探针，是目前在数字电路测试中使用最为广泛的一种工具。它虽然不能处理像逻辑分析仪所能做的复杂工作，但对检测数字电路中各点电平十分有效，因而使用信号笔可以很快地将90%以上的故障芯片找出来。

由于信号笔能够及时地将被测点的逻辑状态显示出来，同时可以存储脉冲信号，所以成为电脑检修过程中一种不可缺少的检修工具。图5-33为信号笔。

信号笔一般有两个用于指示逻辑状态的发光二极管，性能较好的还有第3个，用于提供以下4种逻辑状态指示。

1）绿色发光二极管亮时，表示逻辑低电位。

2）红色发光二极管亮时，表示逻辑高电位。

3）黄色发光二极管亮时，表示浮空或三态门的高阻抗状态。

4）如果红、绿、黄三色发光二极管同时闪烁，则表示有脉冲信号存在。

信号笔的电源取自于被测电路。测试时，将信号笔的电源夹子夹到被测电路的任一电源点，另一个夹子夹到被测电路的公共接地端。逻辑笔与被测电路的连接除了可以为信号笔提供接地外，还能改善电路灵敏度及提高被测电路的抗干扰能力。

虽然信号笔是可以用来寻找示波器不易发现的瞬间且频率较低的脉冲信号的理想工具，但其主要还是用于测试输出信号相对固定的高电位或低电位的逻辑门电路。

使用信号笔检修电路时，应从可能显示故障的电路中心部分开始检查逻辑电平的正确性。一般根据逻辑门电路的输入值，测试其输出电平的合理性。采用这种方法通常不需要太多的时间就可将总停在某一固定逻辑状态的故障芯片找出。

提示：信号笔每次只能监测一条导线上的信号。

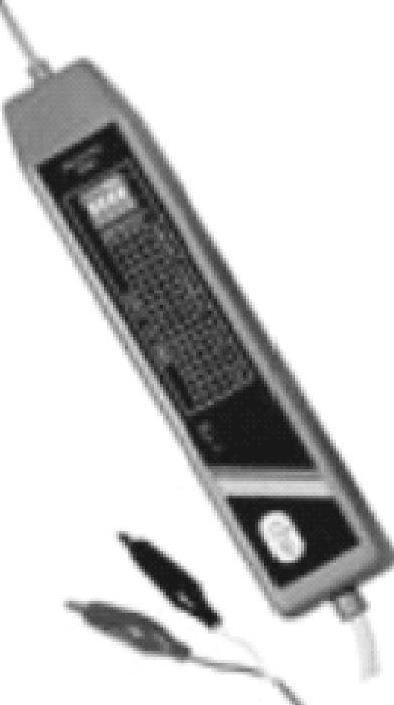

图5-33 信号笔
