维修电脑板三步法
1.量电阻值
取出电脑板后首先检测电脑板的电阻值，分别测量5V滤波电容两端的电阻值ꎻ再测量3.3V滤波电容两端的电阻值ꎻ测量2.5V滤波电容两端的电阻值，看看硬件有没有损坏的地方。

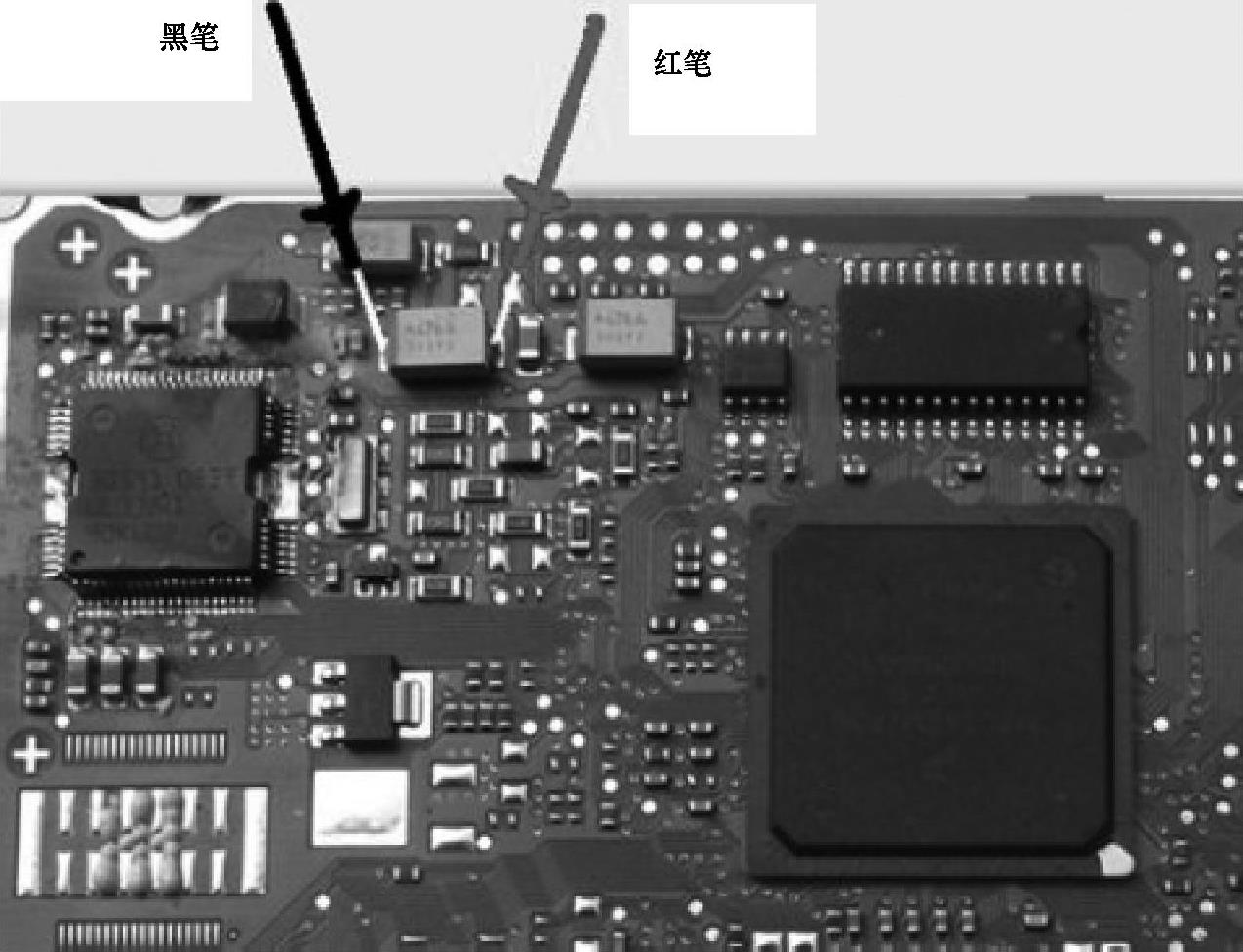

如果检测量得5V滤波电容两端的电阻值在0～200Ω范围，表明有短路的地方，如果检测量得5V滤波电容两端的电阻值在500～1100Ω范围，可以判断CPU外围元器件是正常的。5V滤波电容的检测方法如图6-7和图6-8所示。

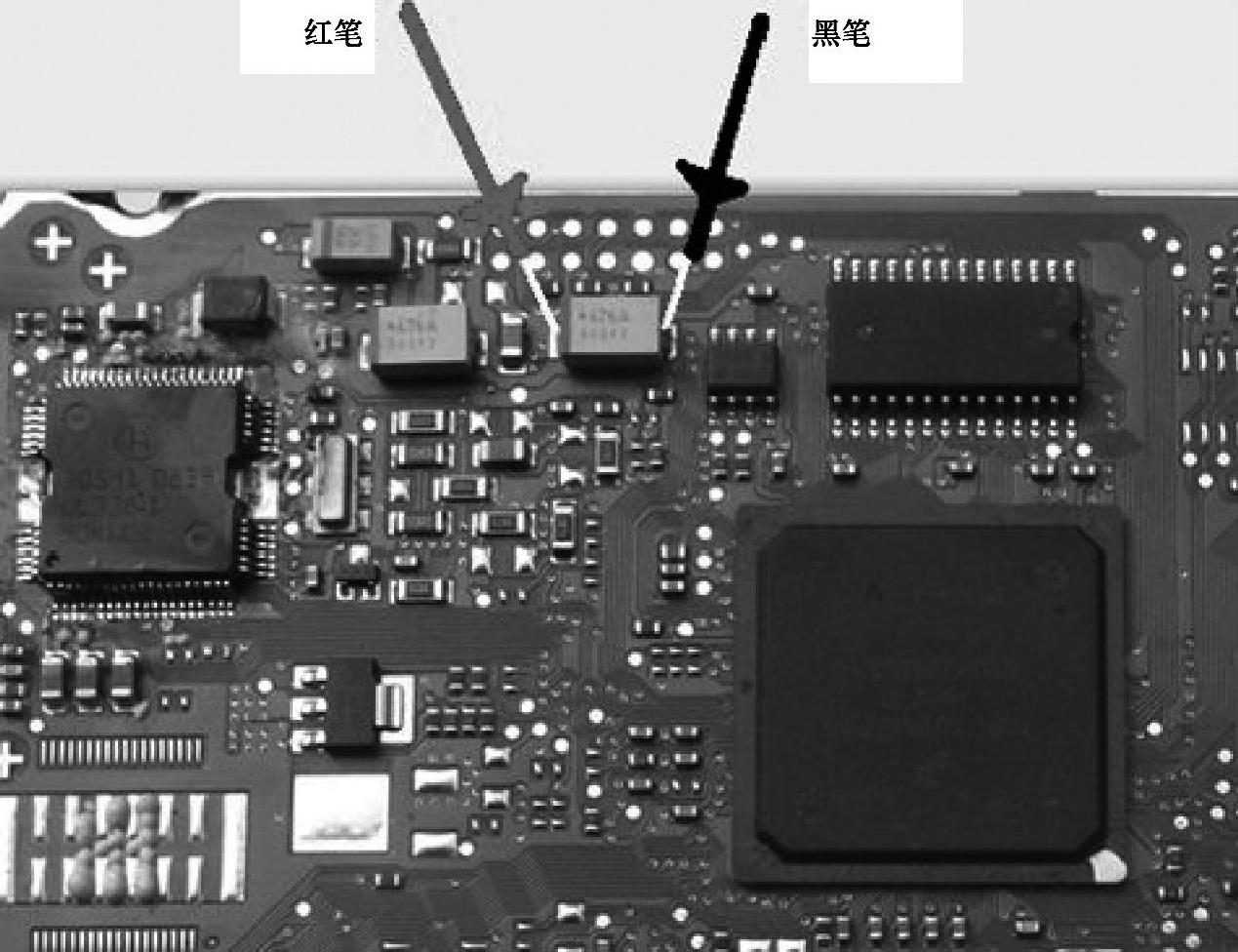

图6-7 测量5V滤波电容两端的正向电阻值

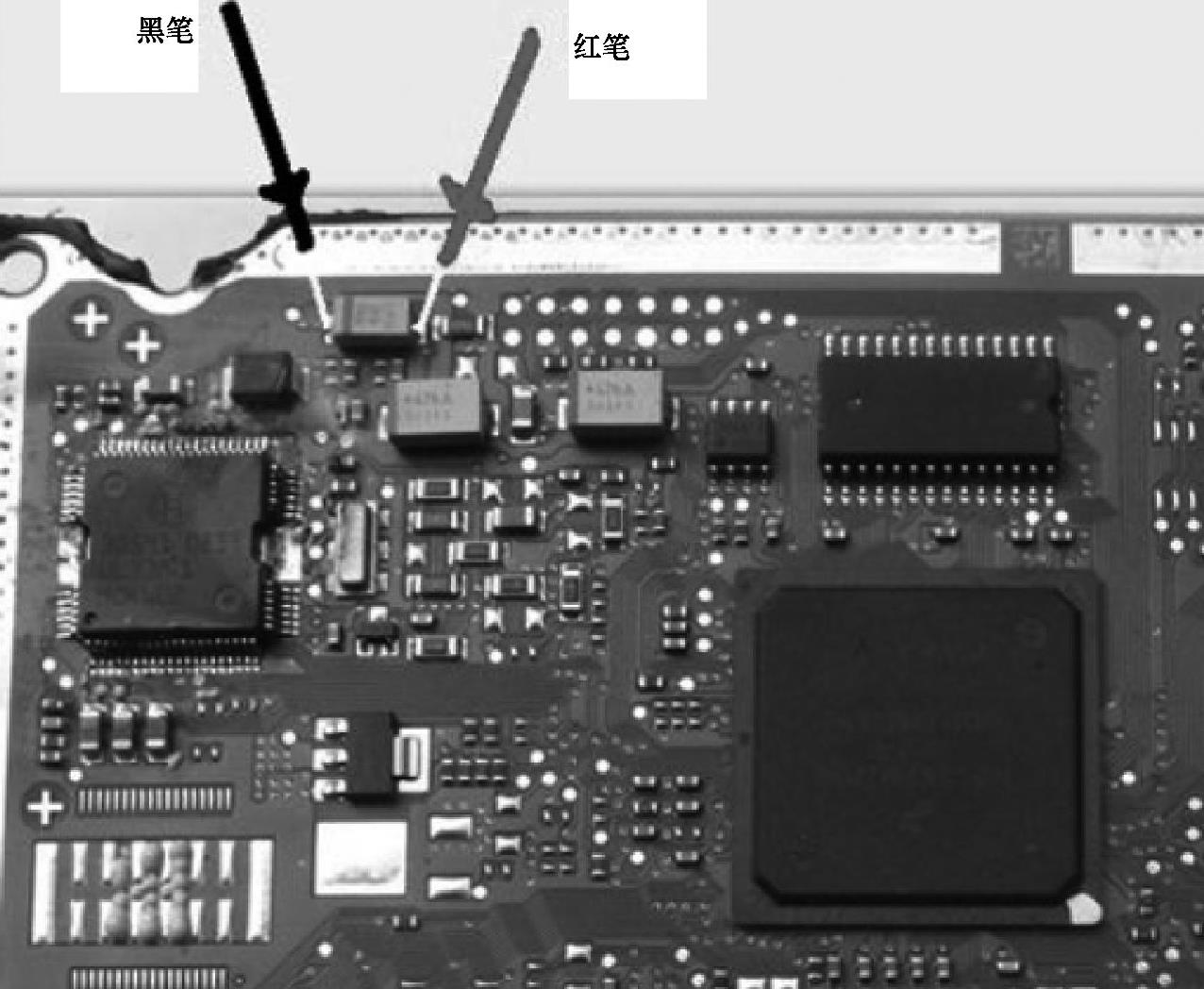

图6-8 测量5V滤波电容两端的反向电阻值

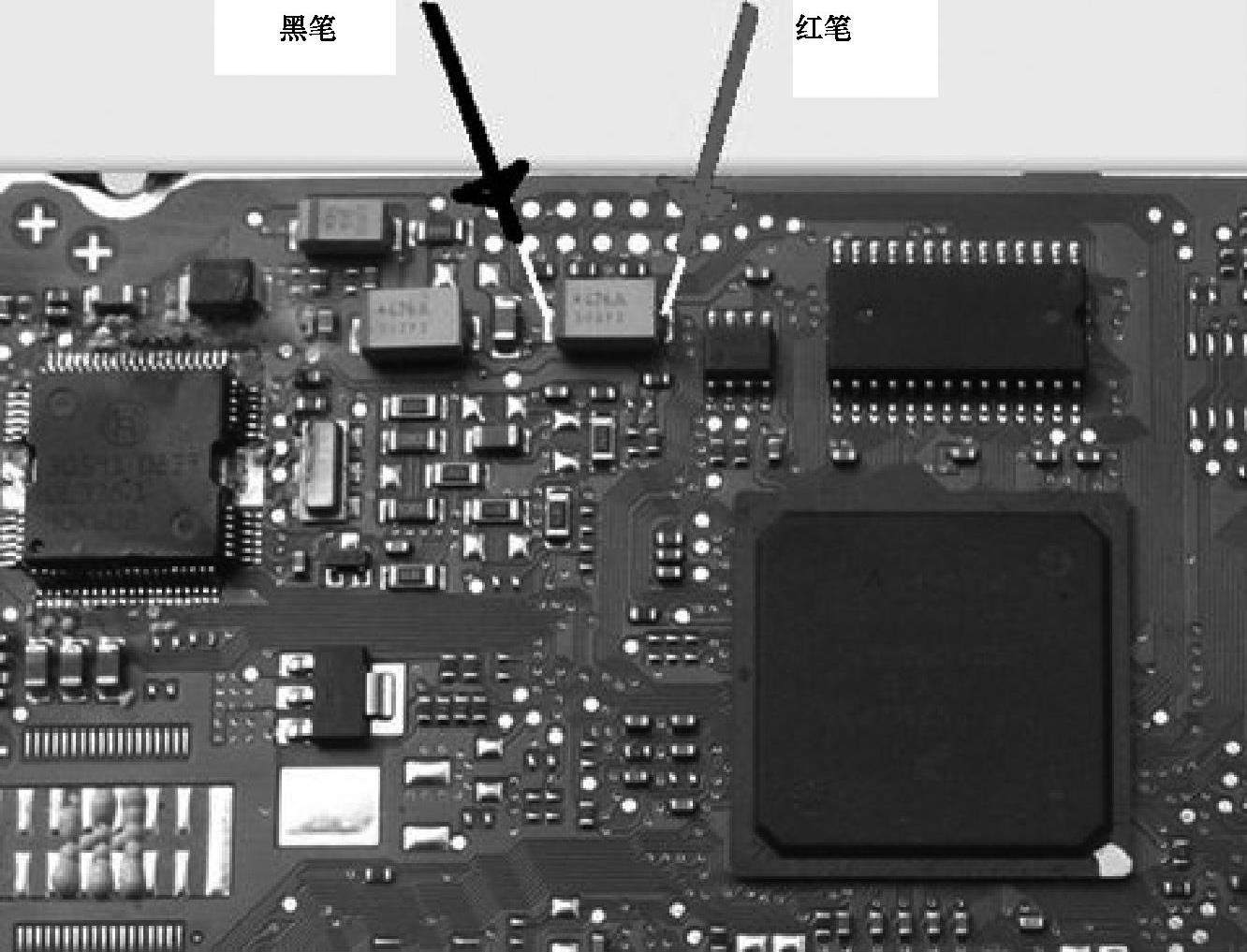

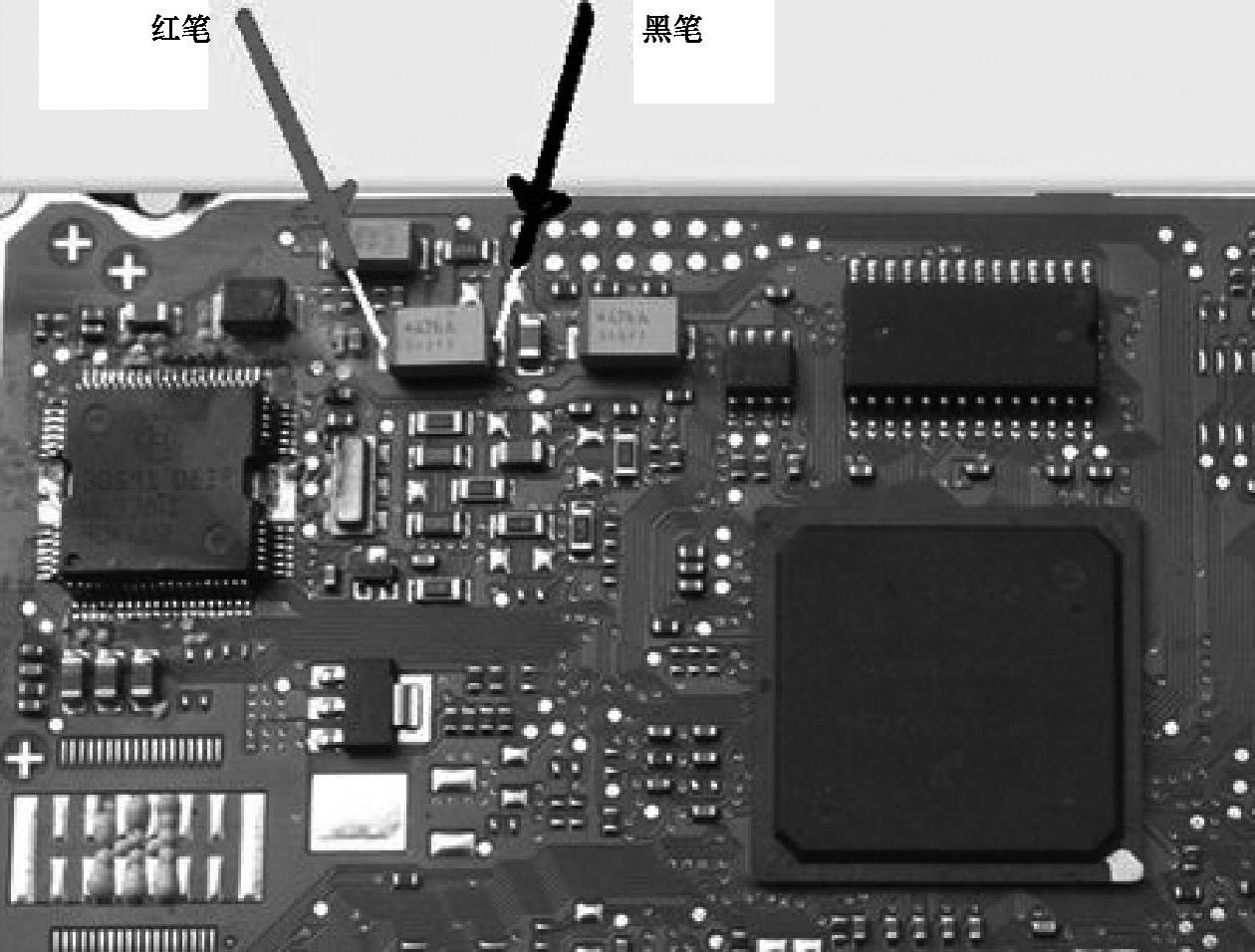

3.3V滤波电容的检测方法如图6-9和图6-10所示。

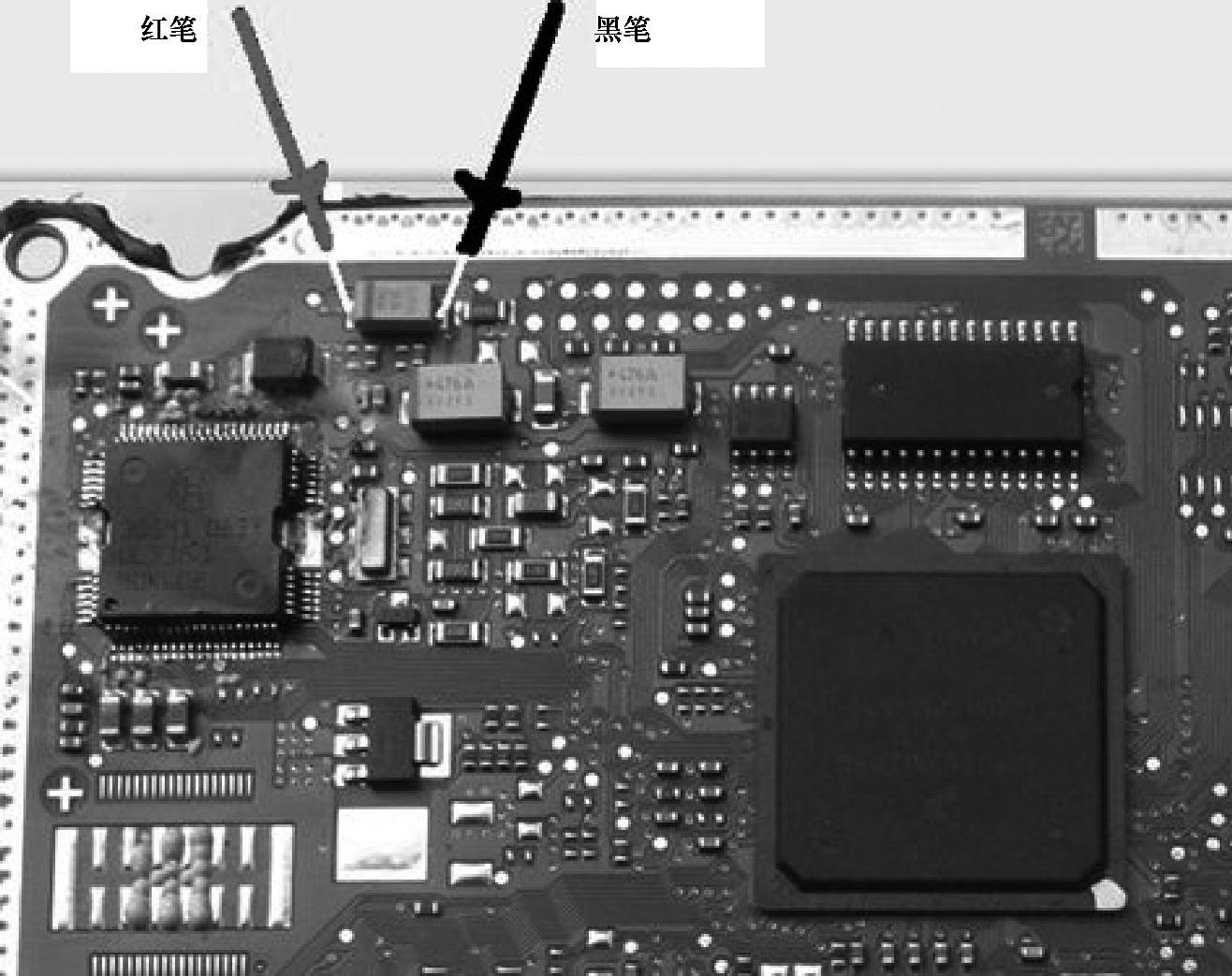

2.5V滤波电容的检测方法如图6-11和图6-12所示。
图6-9 测量3.3V滤波电容两端的正向电阻值
图6-10 测量3.3V滤波电容两端的反向电阻值
图6-11 测量2.5V滤波电容两端的正向电阻值
图6-12 测量2.5V滤波电容两端的反向电阻值

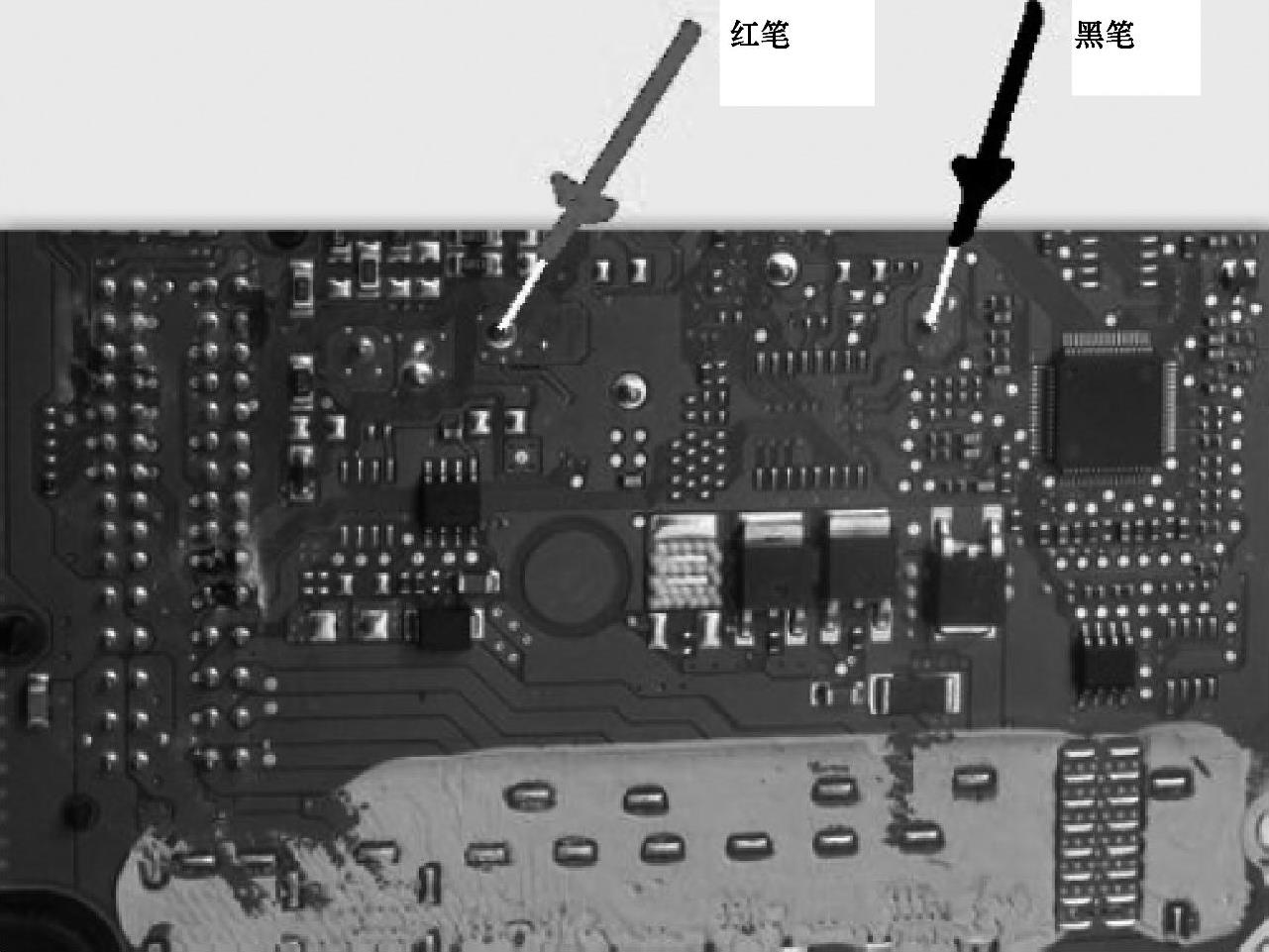

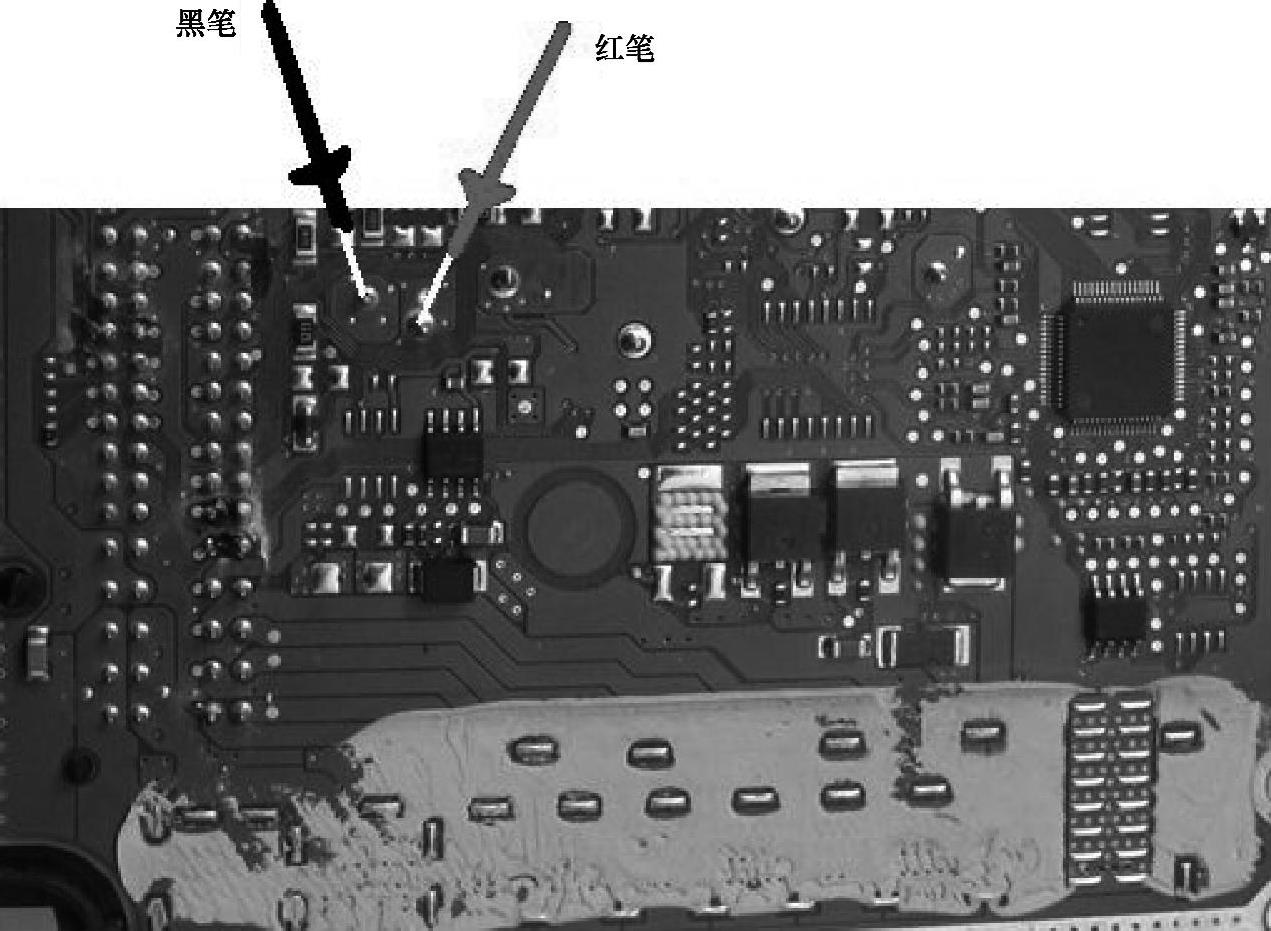

12V滤波电容的检测方法如图6-13和图6-14所示。
24V升压电容的检测方法如图6-15和图6-16所示。

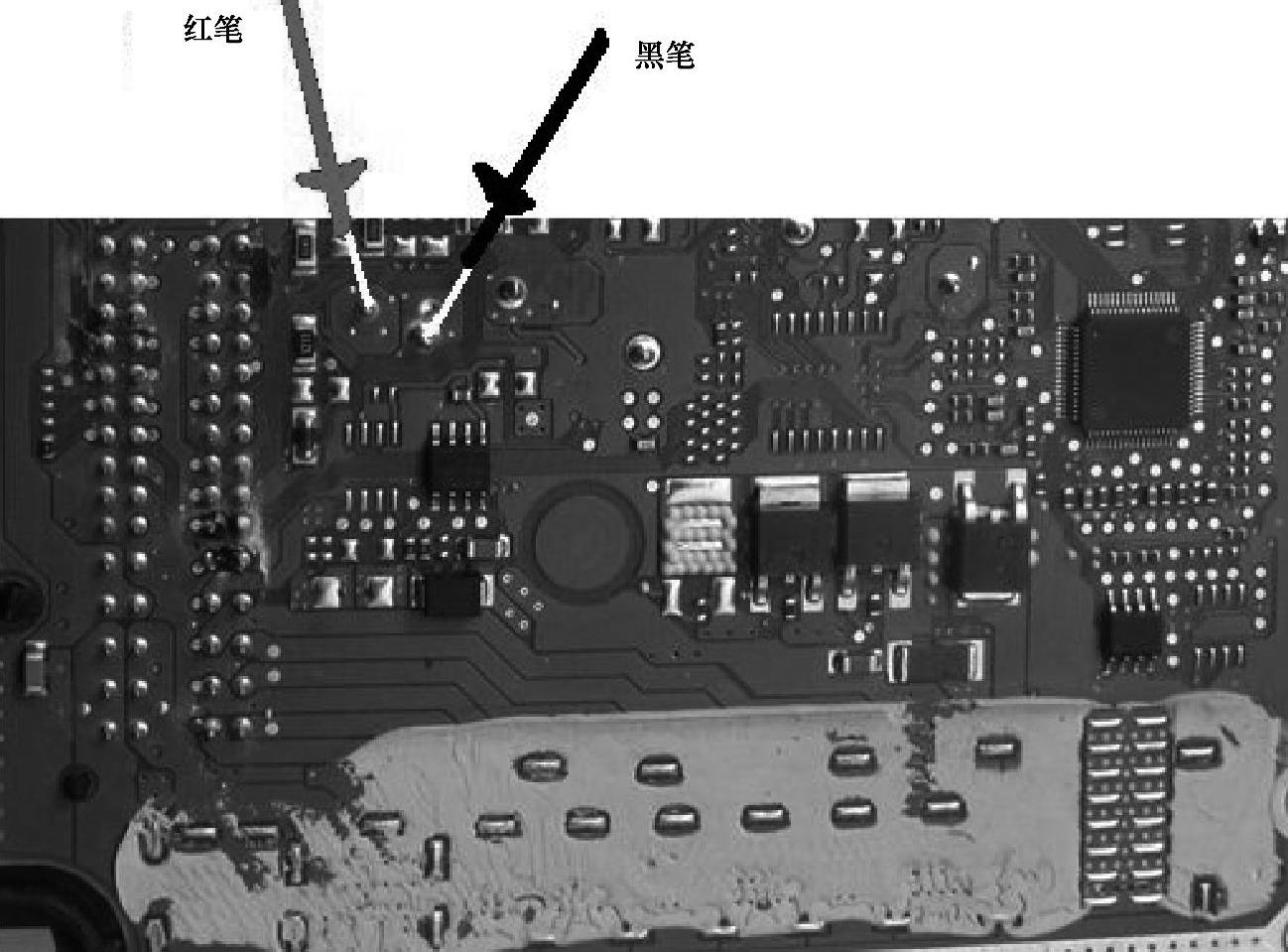

图6-13 测量12V滤波电容两端的正向电阻值
图6-14 测量12V滤波电容两端的反向电阻值

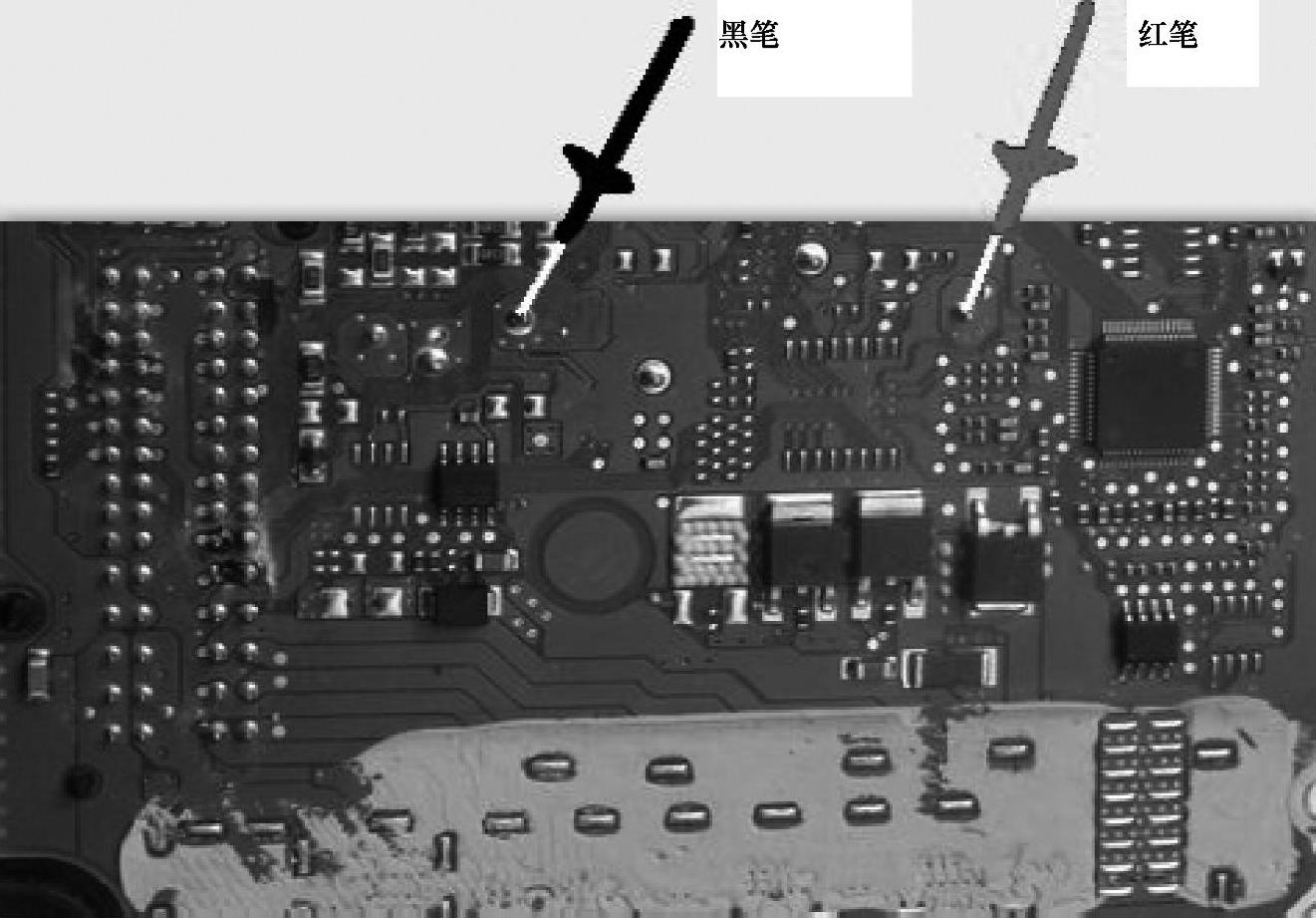

图6-15 测量24V升压电容两端的正向电阻值
图6-16 测量24V升压电容两端的反向电阻值
2.送电压

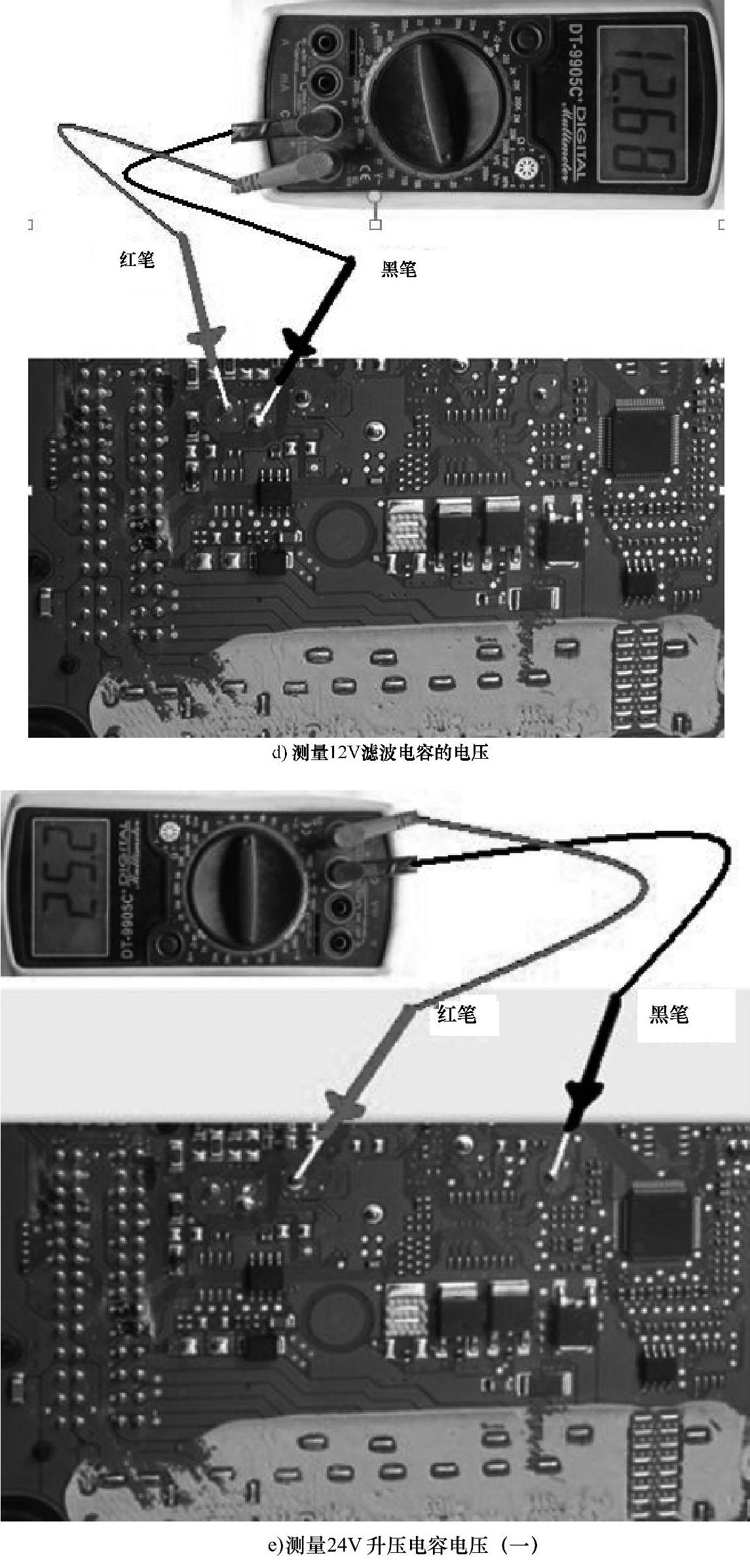

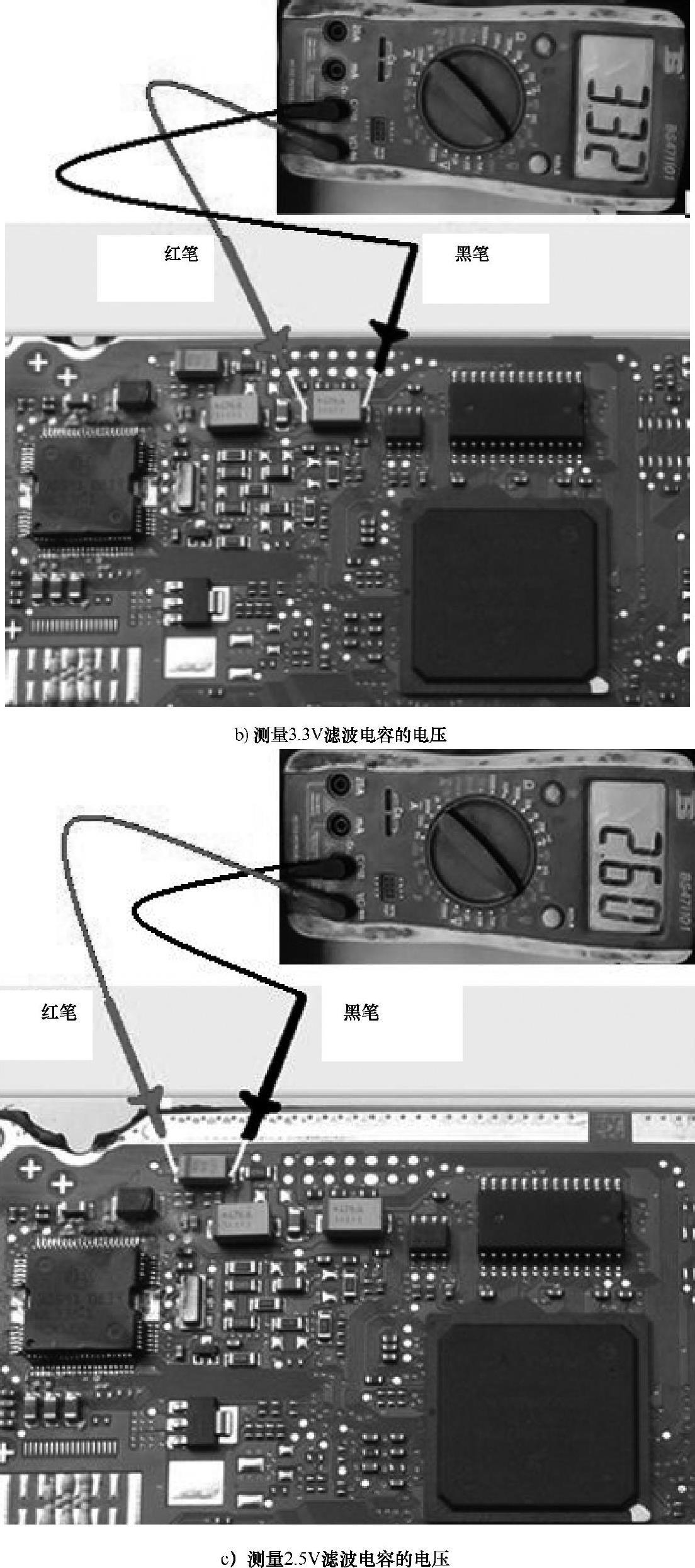

测量5V、3.3V、2.5V、12V滤波电容的电压，再测量复位电路、晶体振荡器、地址总线、数据总线，如图6-17所示。
3.送信号
送曲轴位置传感器信号和凸轮轴位置传感器信号，然后检查喷油信号和继电器电磁阀信号。

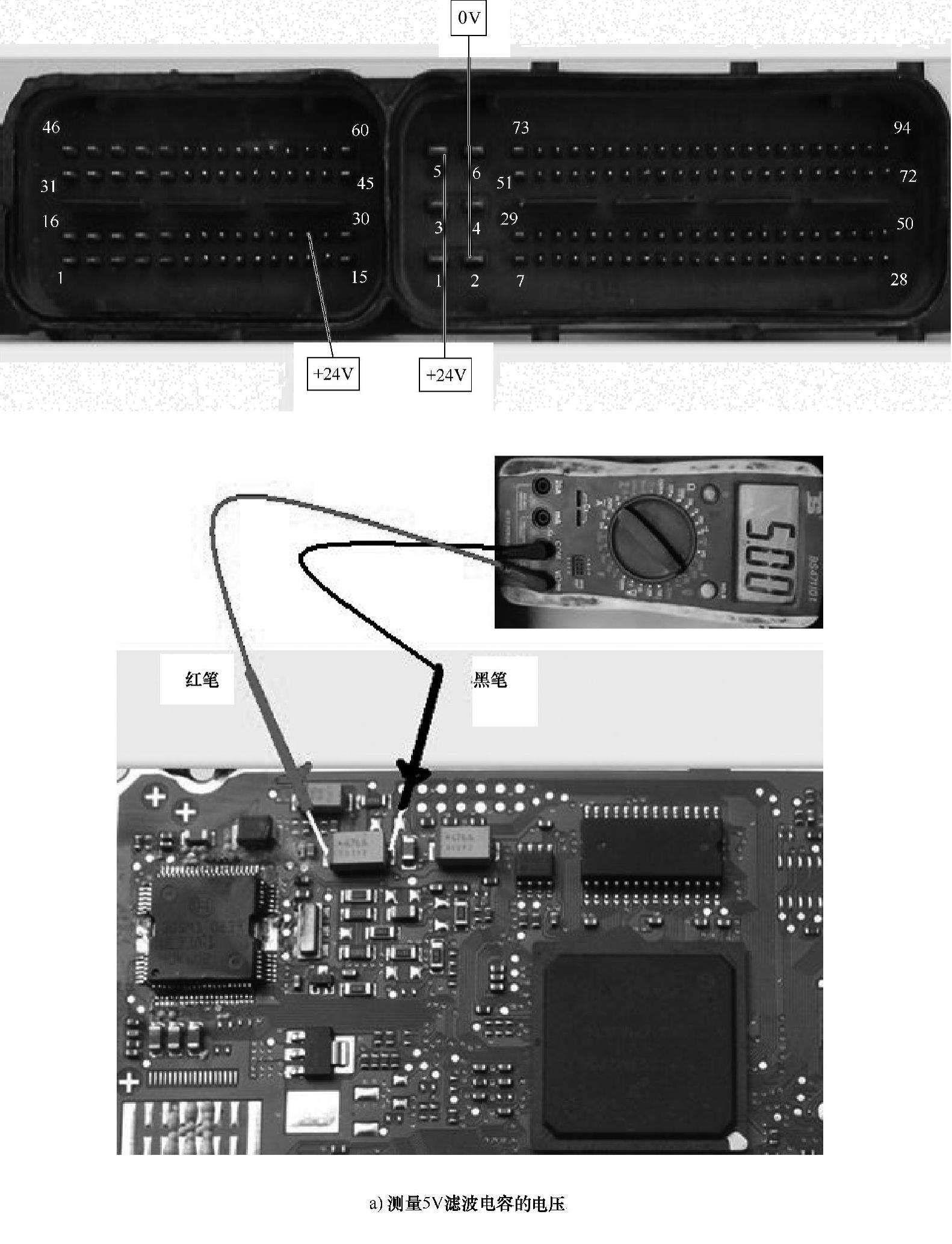

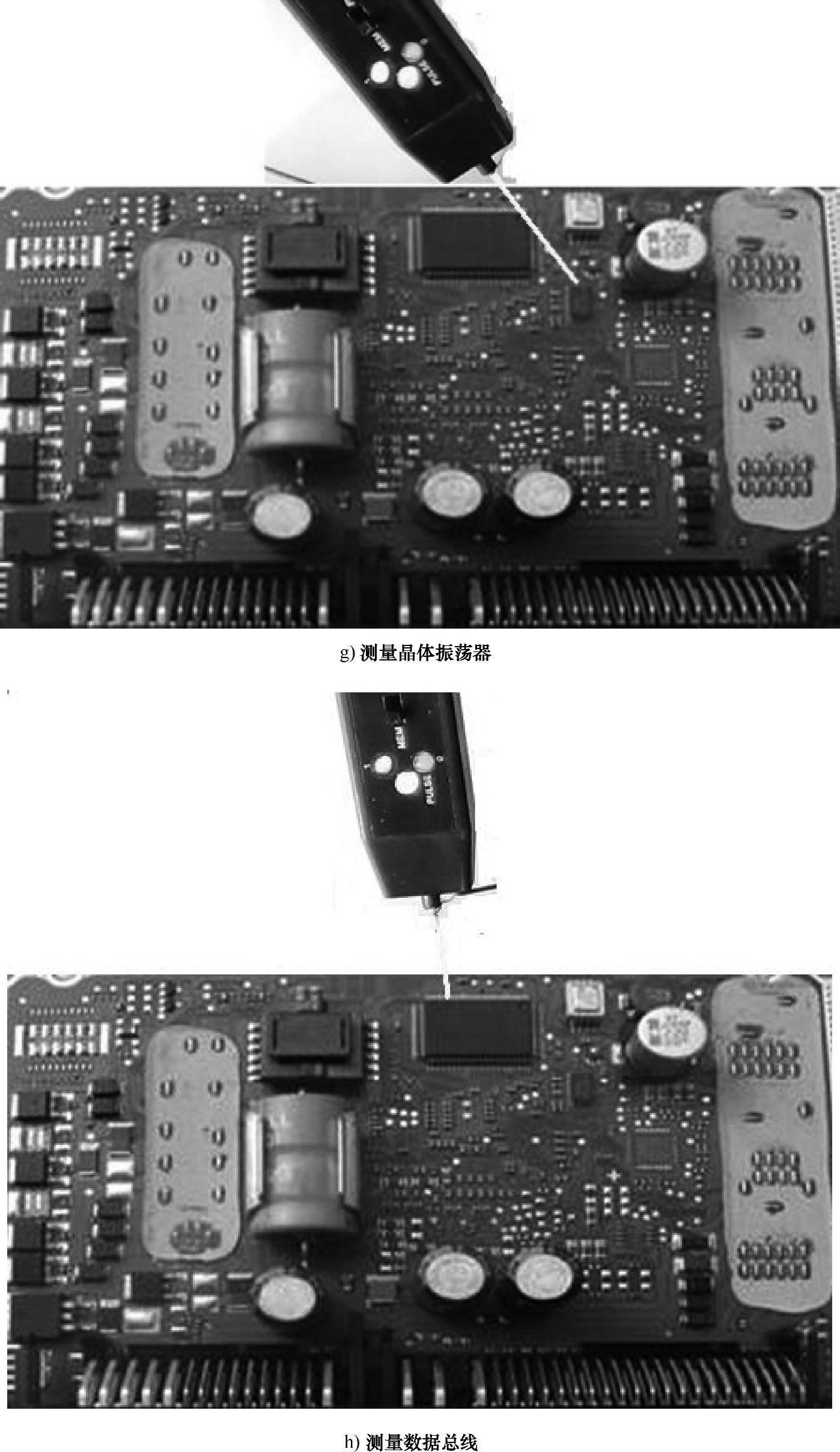

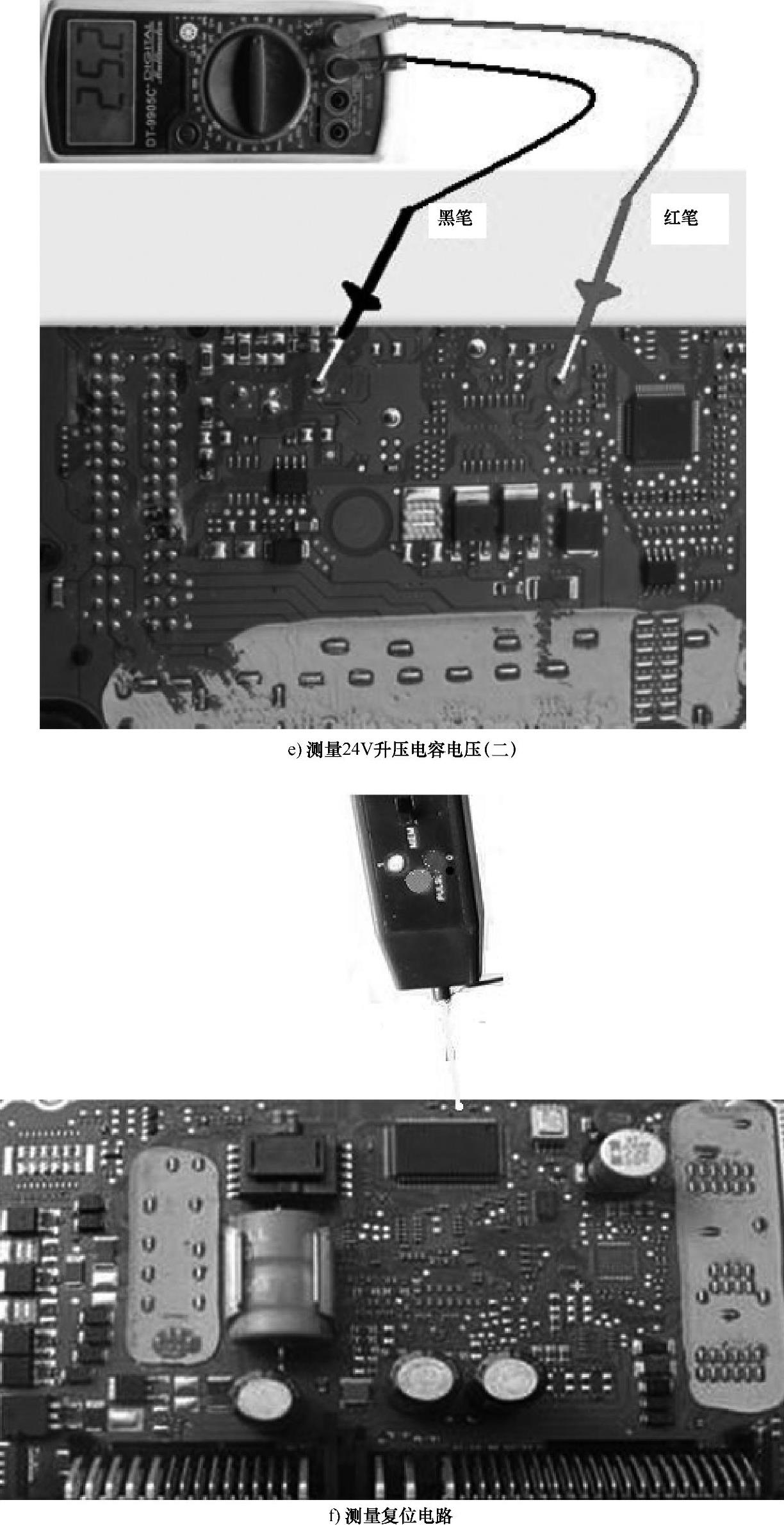

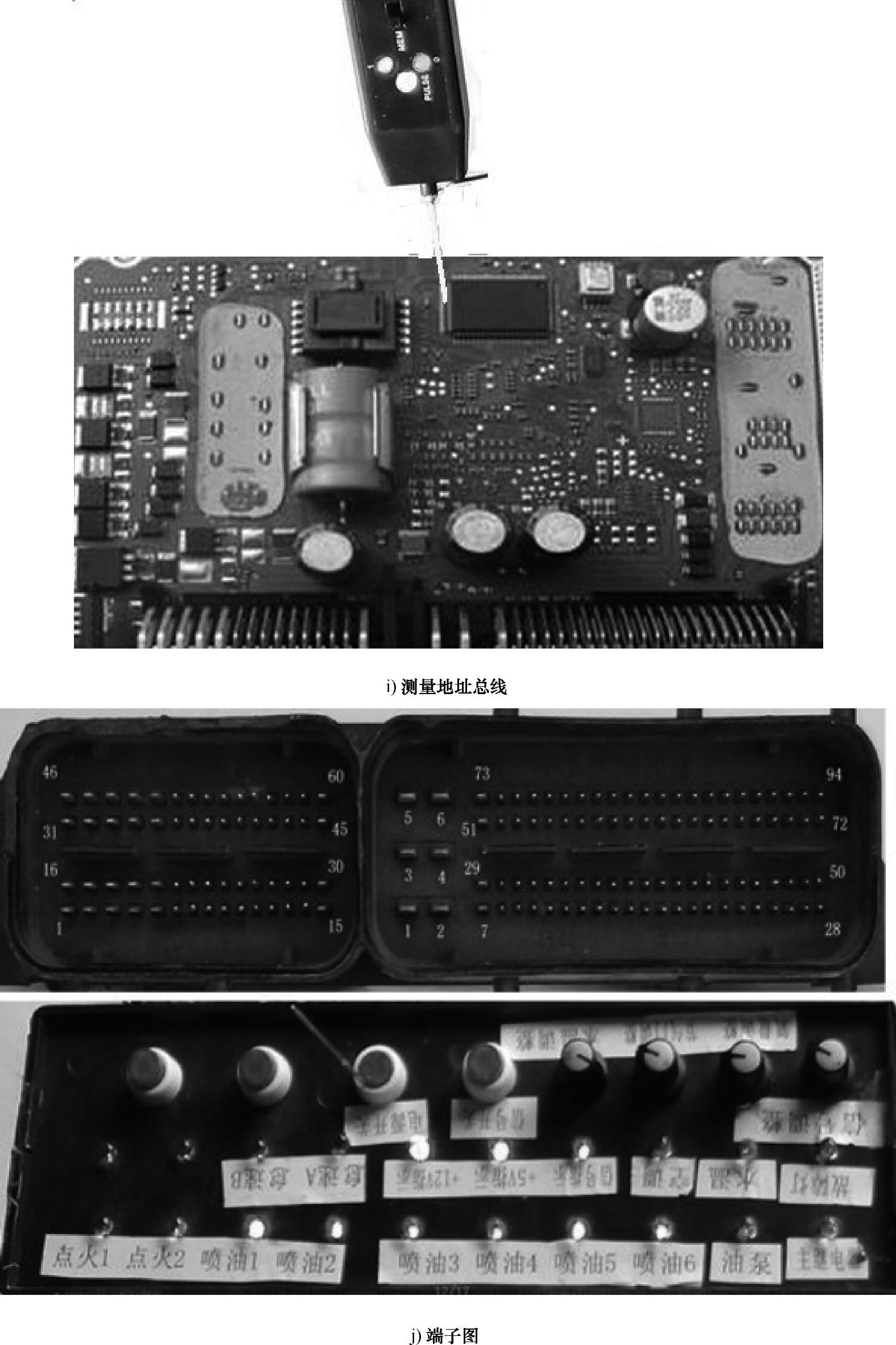

图6-17 送电压后的测量步骤
图6-17 送电压后的测量步骤（续1）
图6-17 送电压后的测量步骤（续2）
图6-17 送电压后的测量步骤（续3）
图6-17 送电压后的测量步骤（续4）
图6-17 送电压后的测量步骤（续5）
