第三节 博世EDC-16电脑板软件维修

EDC-16的程序刷写，要给电脑板提供工作电压，也就是连接电脑修复仪，然后再用ECM编程器的连接线焊接到电脑板的编程接线点上。

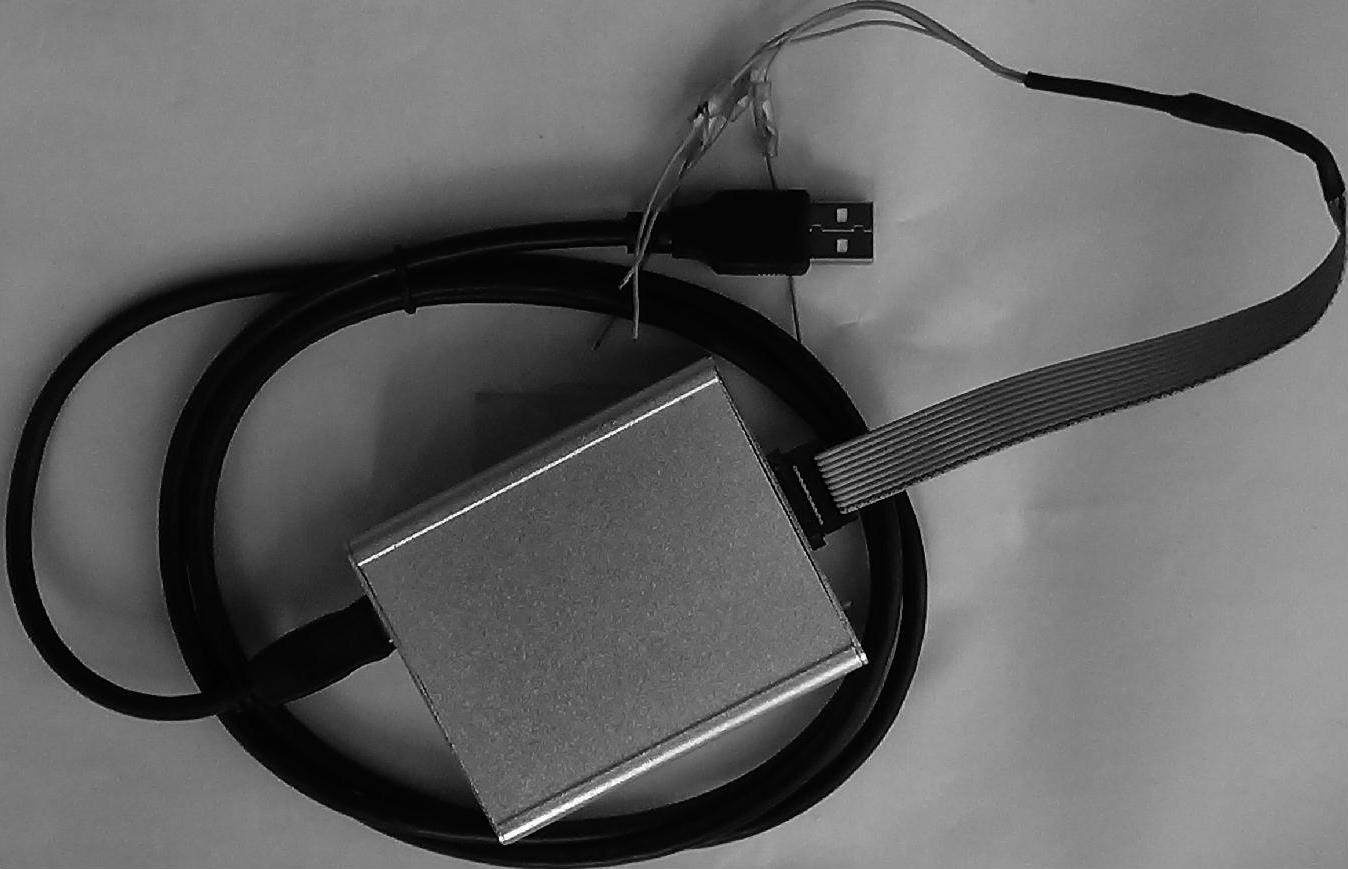

ECM编程器如图6-18所示。

图6-18 ECM编程器

皮卡等博士EDC-16电脑板读写接线图如图6-19所示。

图6-19 皮卡等博士EDC-16电脑板读写接线图

连接完成之后，用USB线连接电脑的USB数据接线口，打开电脑上的程序。

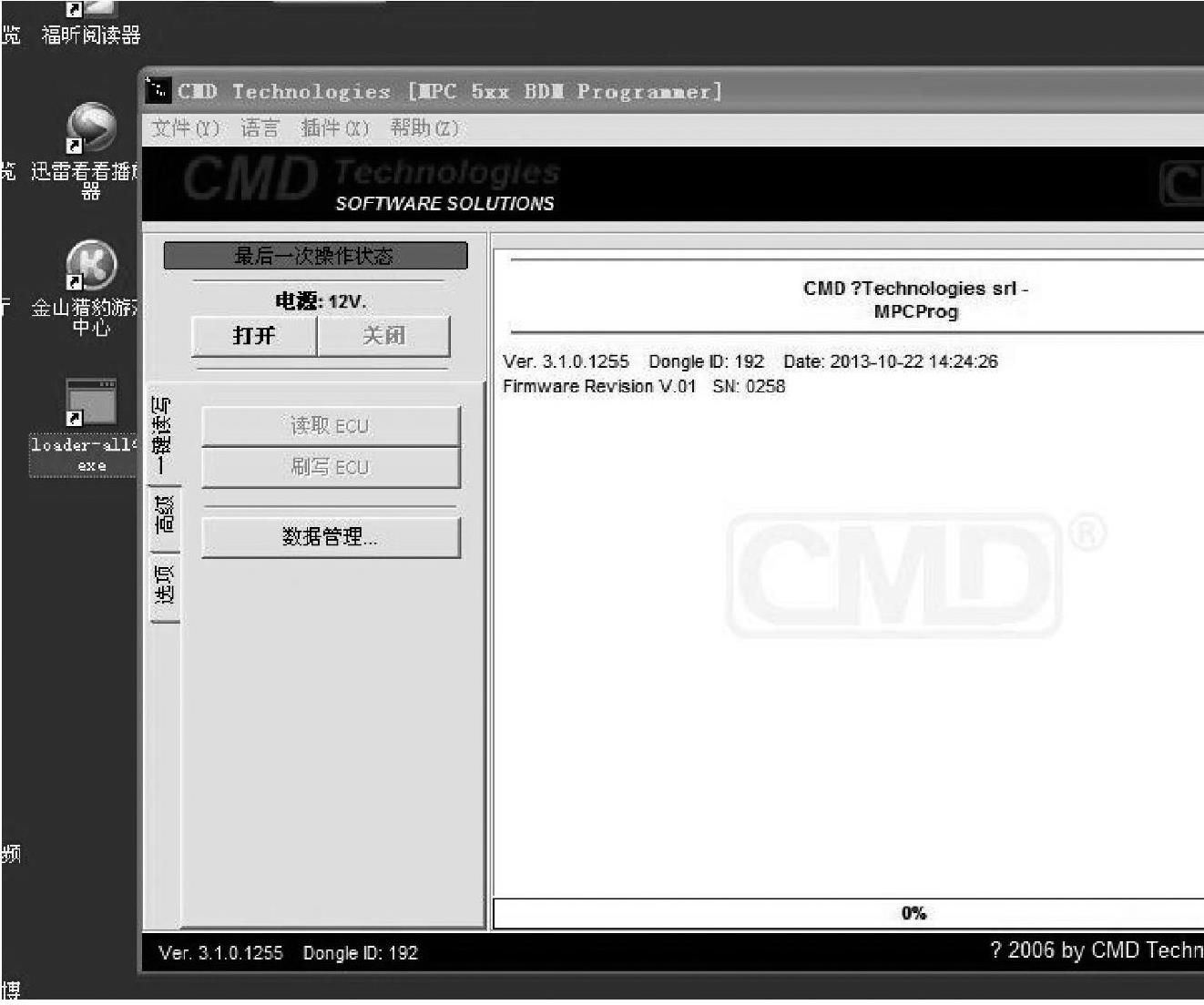

打开ECM编程器，在桌面显示的LOADER后的页面，如图6-20所示。

图6-20 打开LOADER后的页面

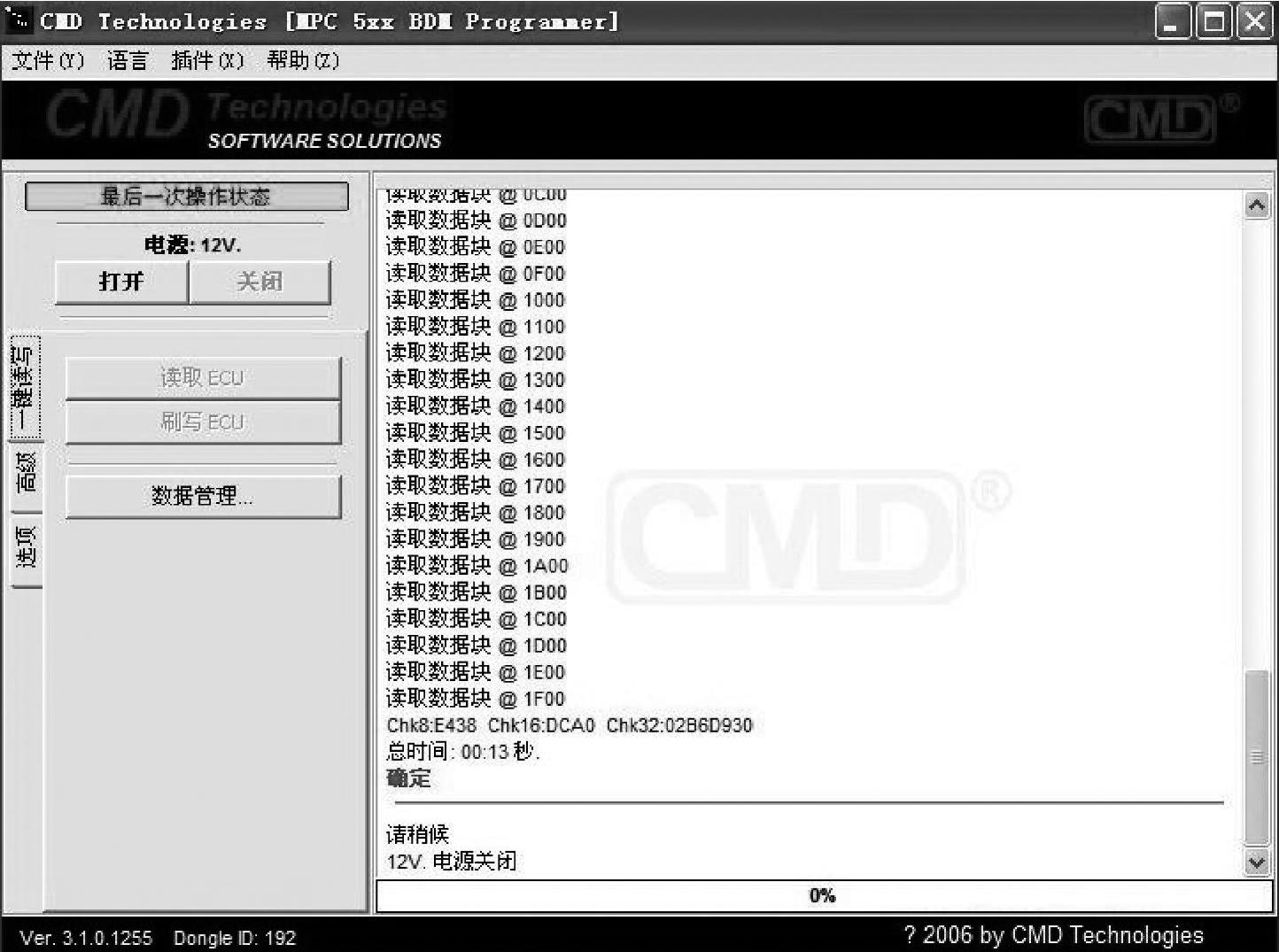

单击保存后即可读出数据，如图6-21所示。

图6-21 单击保存后即可读出数据

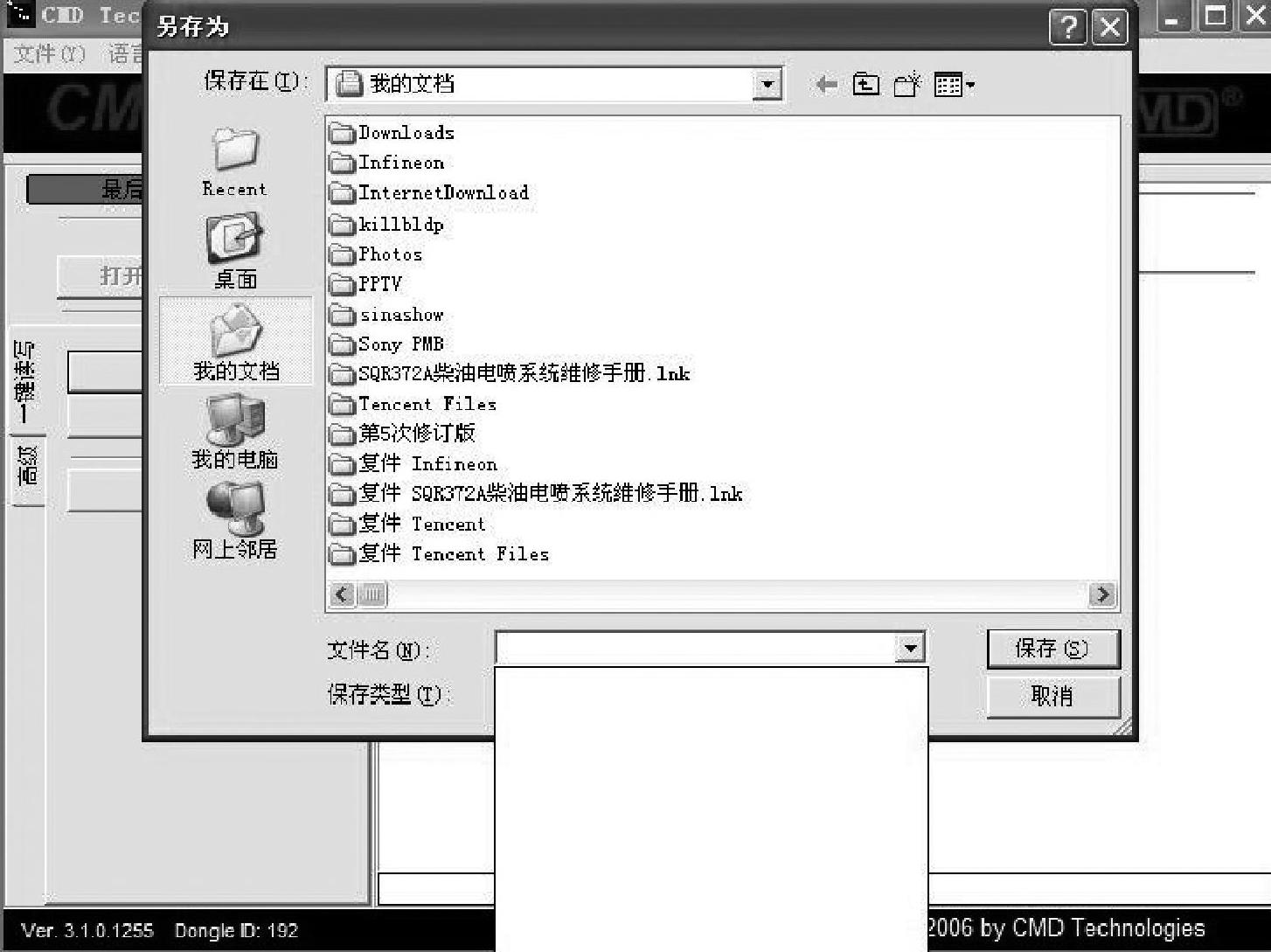

单击读取后，将新软件保存到我的文档，请自己输入姓名，如图6-22所示。

图6-22 单击读取后，将新软件保存到我的文档，请自己输入姓名

单击确定后，即可刷写，如图6-23所示。

图6-23 单击确定后，即可刷写

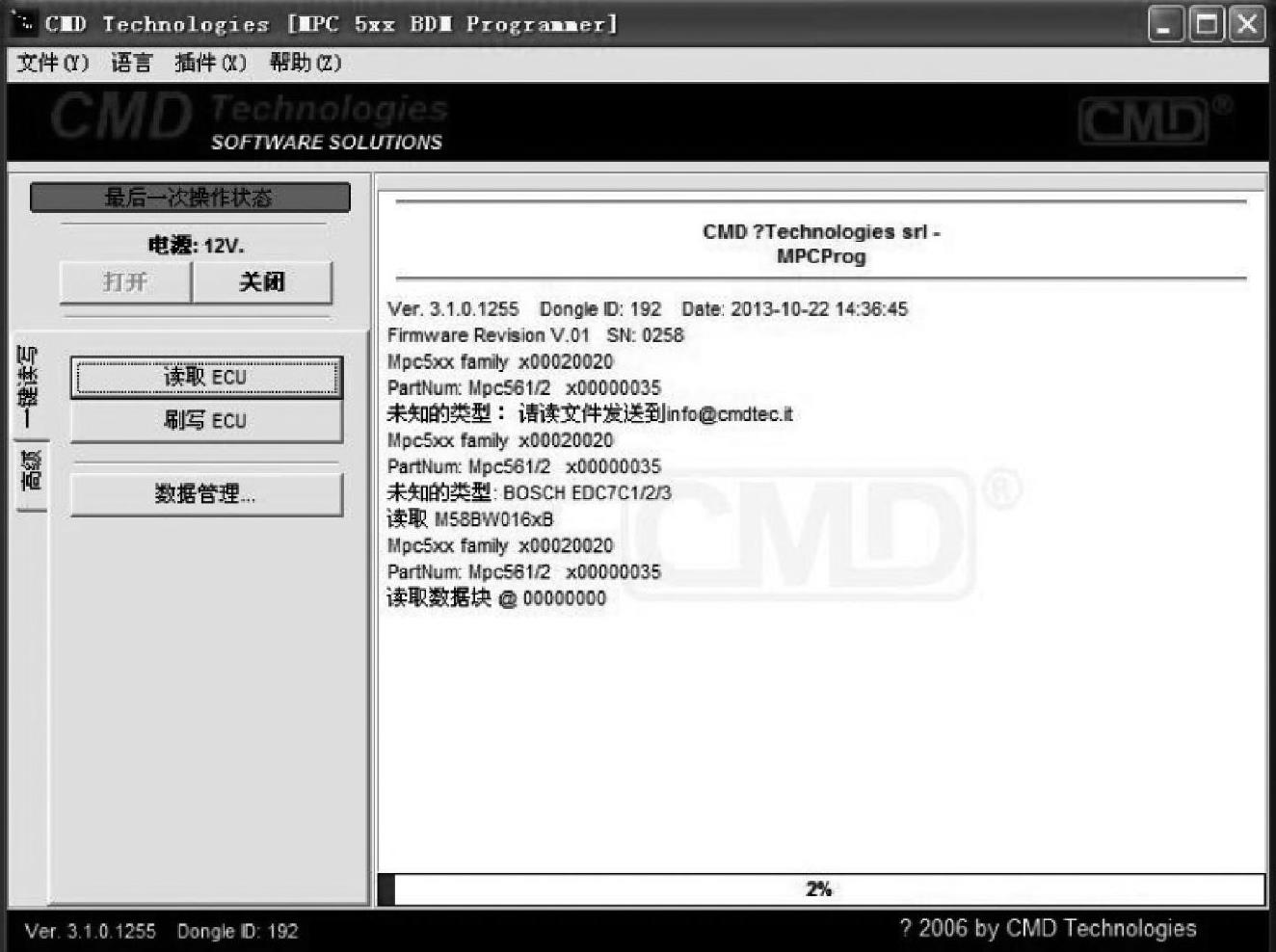

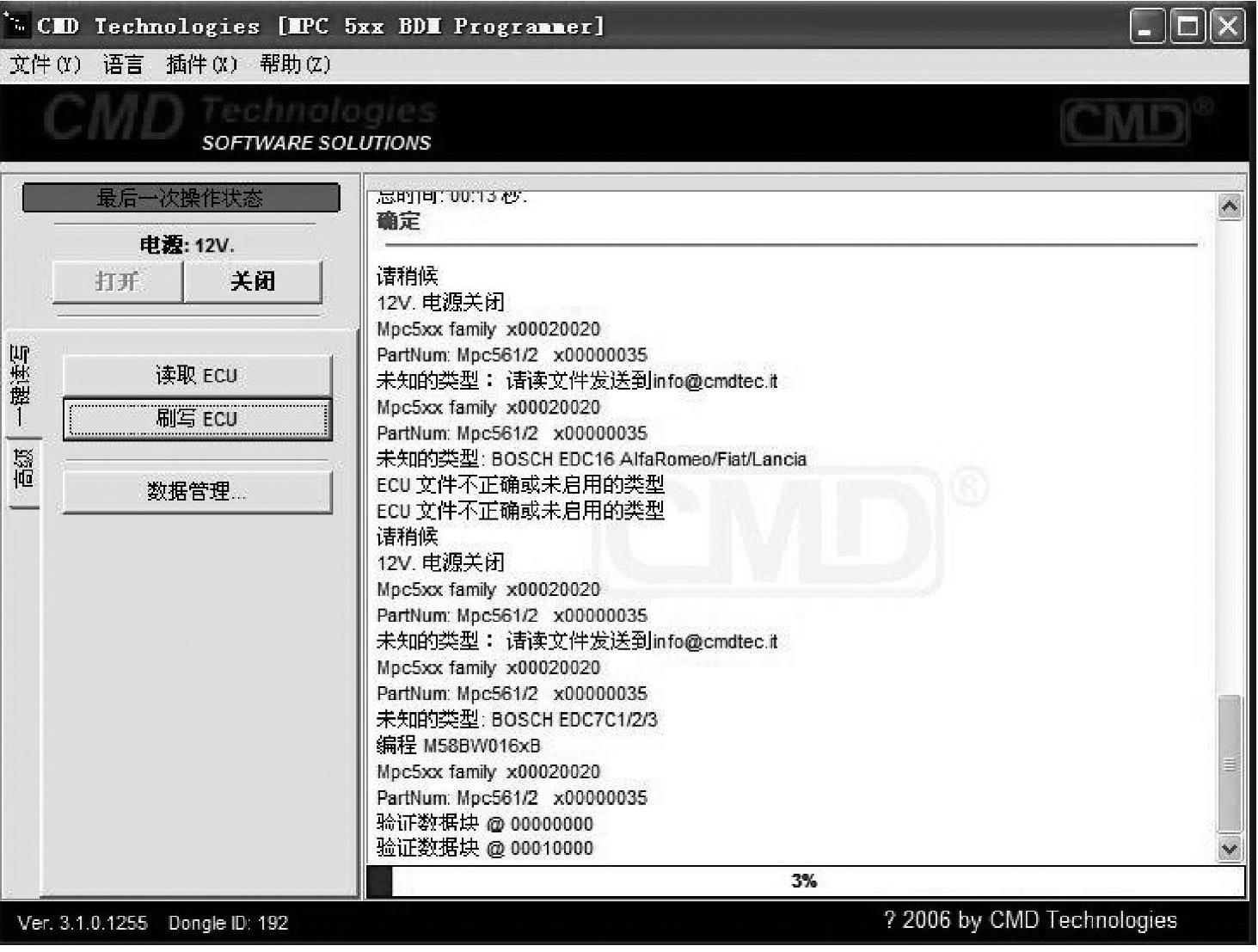

单击确定后，再点击刷写ECU，如图6-24所示。

图6-24 单击确定后，再点击刷定ECU

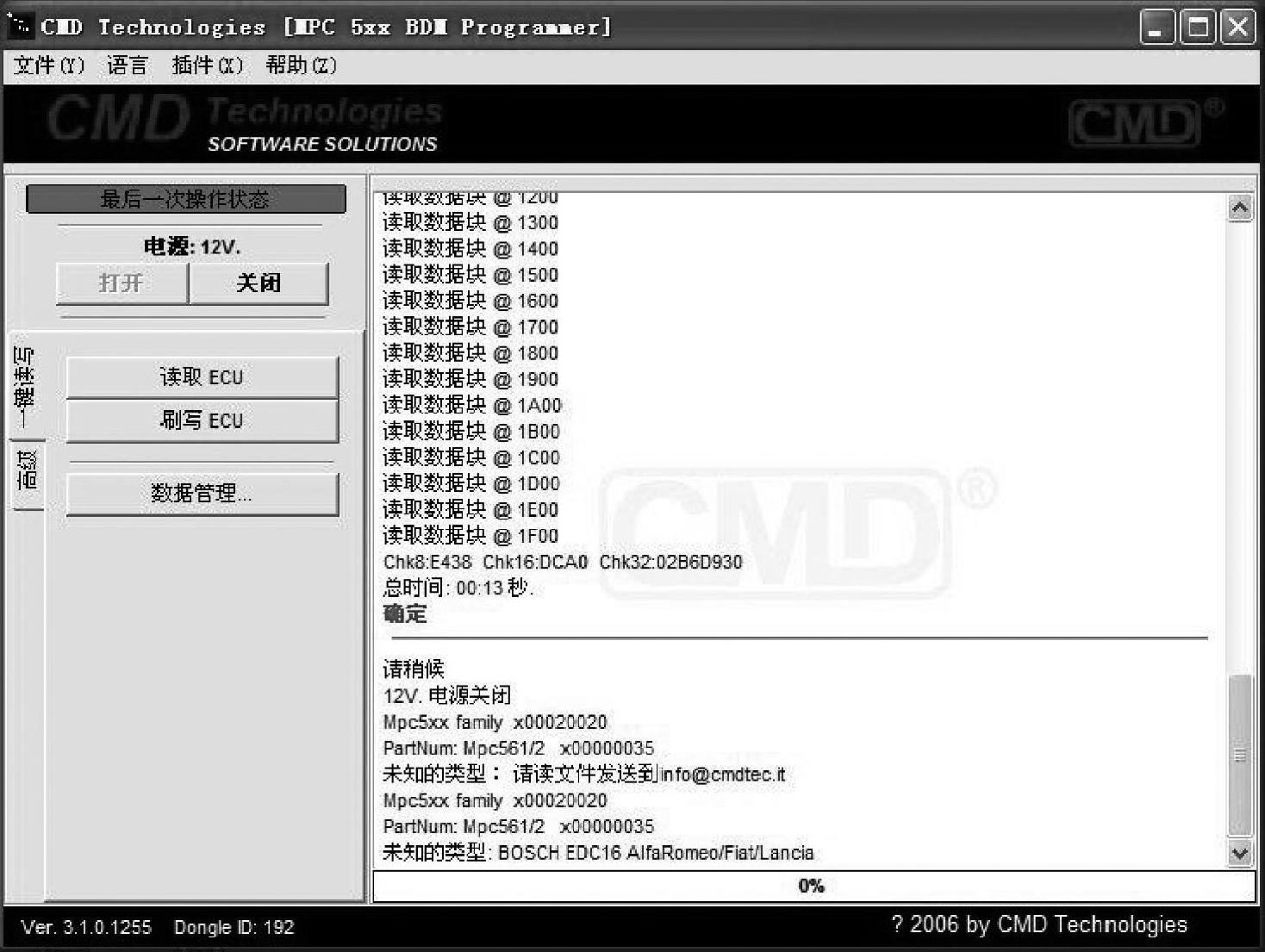

读取成功，如图6-25所示。

图6-25 读取成功

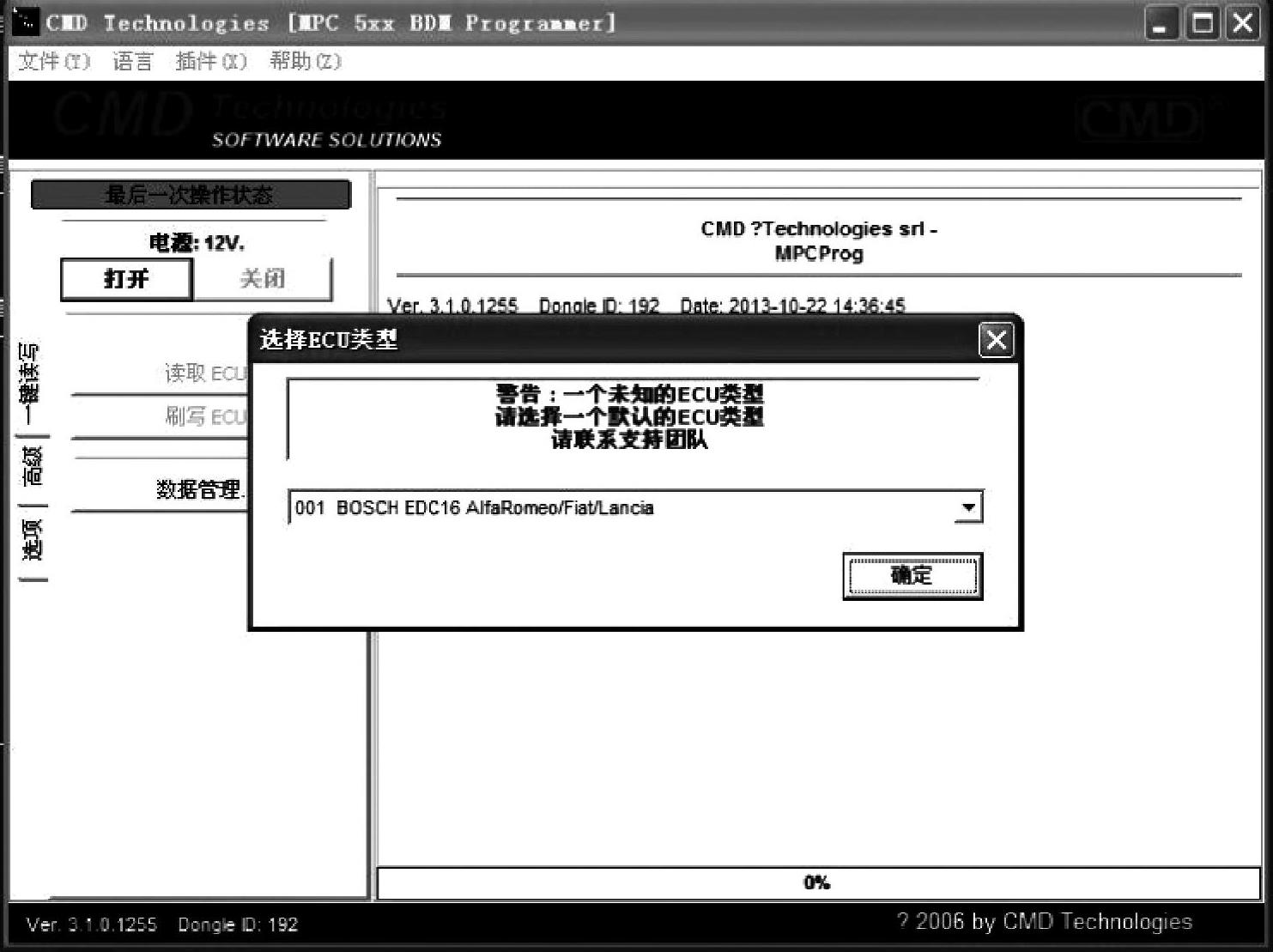

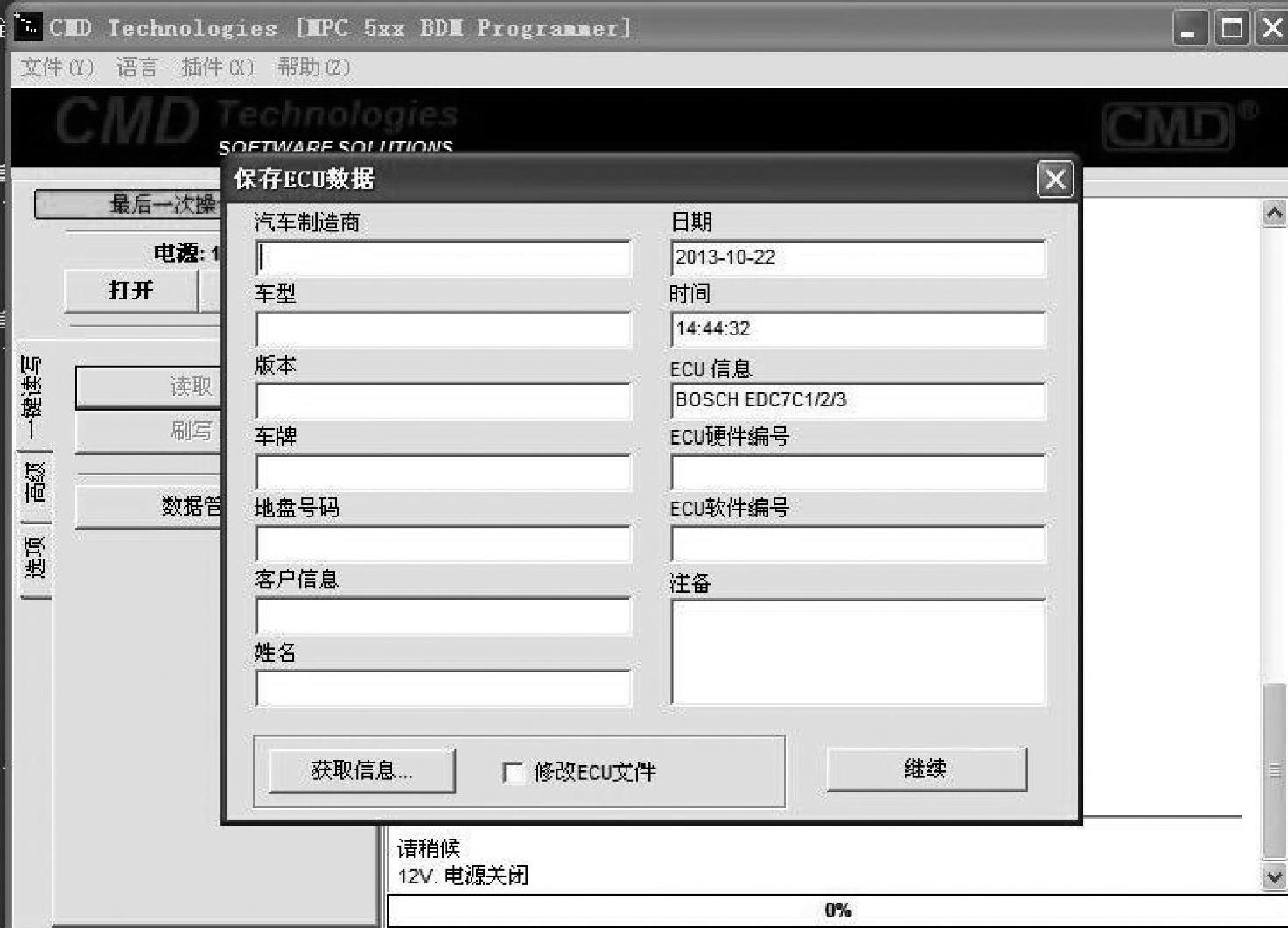

连接好设备，打开电源以后的警告界面如图6-26所示。保存各种参数如图6-27所示。

图6-26 连接好设备，打开电源以后的警告界面

图6-27 保存各种参数

点击准备好的数据，在不同目录下的不同名字。

关于这种电脑板的程序的刷写，BCM编程器就可以完成，这个编程器的使用相对于其他编程器的使用相对简单一些，购买这个编程器之后，附送的软件中附带有更详细的使用方法，读者可自己参阅。
