6.2.2  励磁电路

在发电机工作的这段时间，转子中的励磁电流I_err用来产生磁场，所需要的发电机电压可以在定子绕组中感应出来。因为交流发电机是“自激”的，励磁电流是从三相绕组中流出来的。励磁电路如图6-12所示。依据电压调节器的型号，励磁电流I_err流过以下路径：

1）从励磁二极管（图6-12），碳刷，整流器和励磁绕组流到单块电路或桥式电路，从整流电路的D-流到地B-；

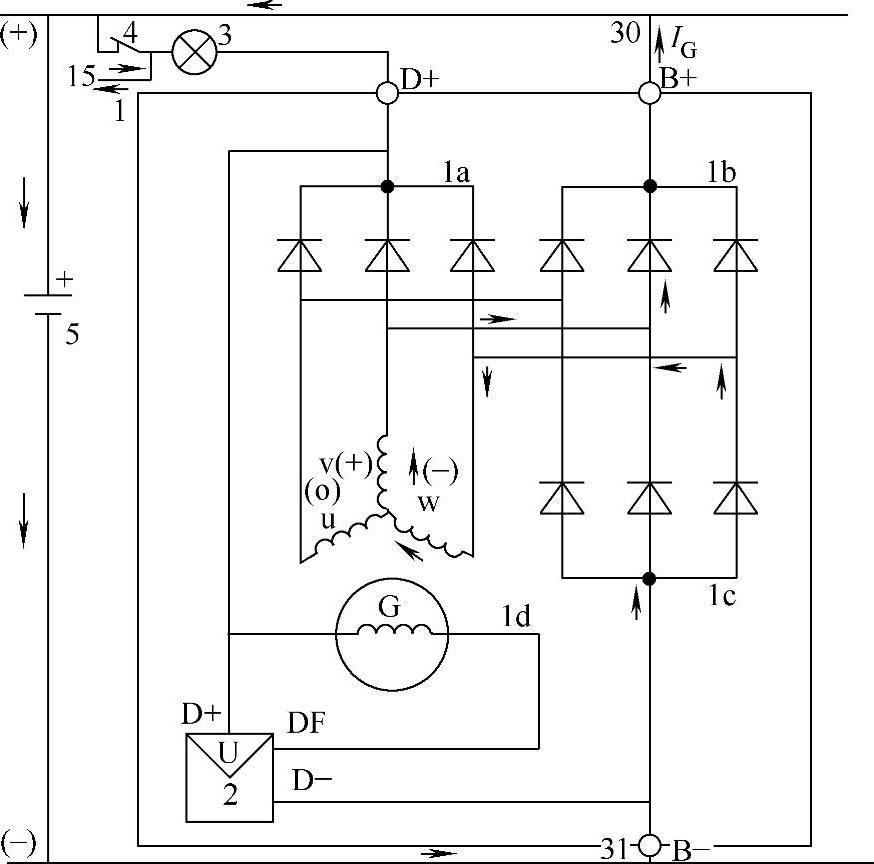

图6-12 励磁电路

1—交流电动机 1a—励磁二极管 1b—共阴极组 1c—共阳极组 1d—励磁绕组 2—电压调节器 3—充电指示灯 4—点火开关 5—蓄电池

2）从功率二极管的正极（图6-13），电压调节器，碳刷，整流器，励磁绕组流到地。

两种方案，励磁电流都是通过功率二极管的负极从B-流回定子绕组。

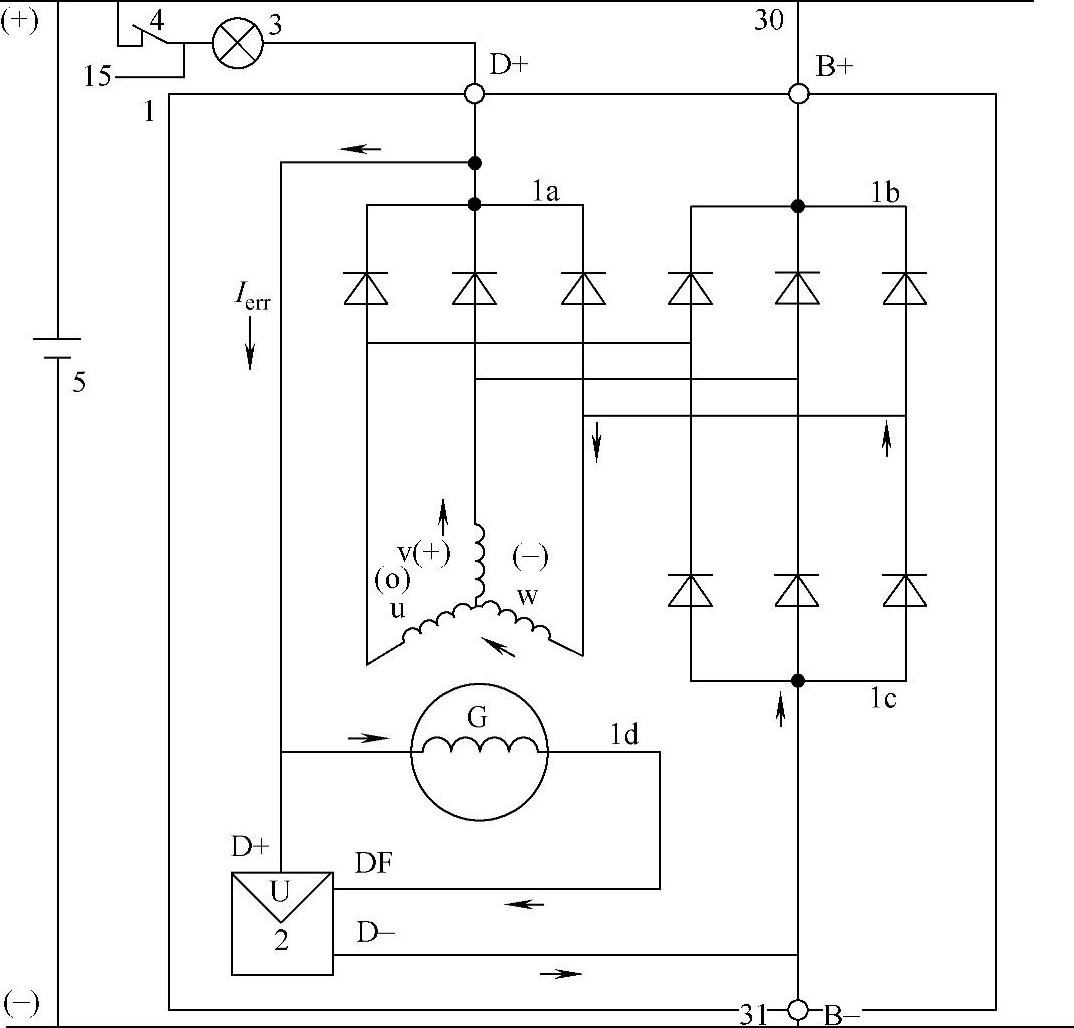

图6-13 交流发电机电路图

1—交流电动机 1a—励磁二极管 1b—共阴极组 1c—共阳极组 1d—励磁绕组 2—电压调节器 3—充电指示灯 4—点火开关 5—蓄电池

因为交流发电机提供自己所需的励磁电流，指的是自激。
