按合模装置的特征分类

按合模装置的特征可分为液压式、液压机械式和机械式注塑机，如图4-8所示。

液压式合模装置是利用液压动力与液压元件等来实现模具的启闭及锁紧的，在大、中、小型机上都已得到广泛应用，如图4-8所示。液压机械式是液压和机械相联合来实现模具的启闭及锁紧的，常用于中小型机，如图4-9所示。机械式合模装置是利用电动机械、机械传动装置等来实现模具的启闭及锁紧的，目前应用较少。

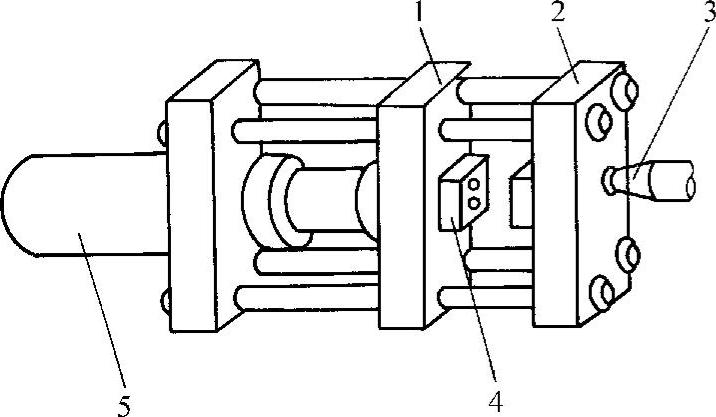

图4-8 液压式合模装置

1—动模座板 2—定模座板 3—喷嘴 4—模具 5—液压缸

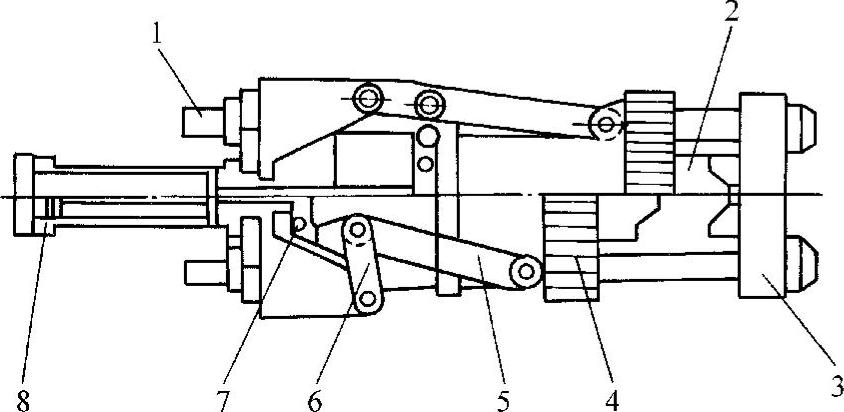

图4-9 液压机械式合模装置

1—拉杆 2—模具 3—定模座板 4—动模座板 5—前连杆 6—后连杆 7—十字连杆 8—液压缸
