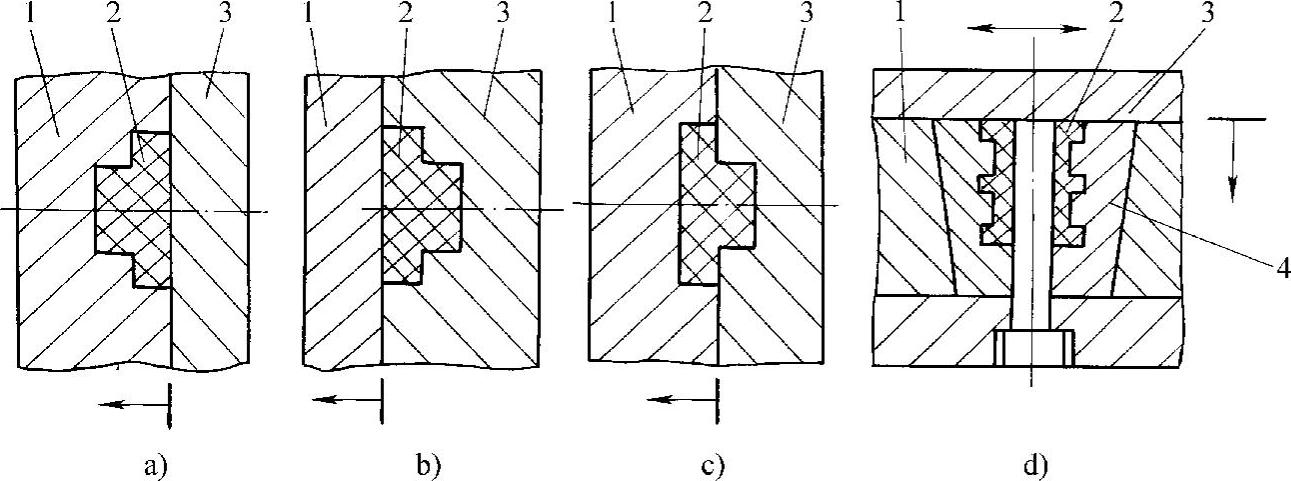

分型面与成型塑件型腔的相对位置一般有四种基本形式，如图5-1所示。
图5-1 分型面与型腔的相对位置
1—动模 2—塑件 3—定模 4—瓣合模
1）塑件全部在动模内成型（见图5-1a）。
2）塑件全部在定模内成型（见图5-1b）。
3）塑件在动、定模内同时成型（见图5-1c）。
4）塑件在多个瓣合模内成型（见图5-1d）。
具体采用哪种形式要根据塑件的几何形状、浇注系统的合理安排，是否便于推出、是否利于排气，以及对塑件同轴度和外观质量要求的高低等因素综合加以考虑。
