10.4  模架导向件与螺钉安装形式

10.4 模架导向件与螺钉安装形式

根据使用要求，模架中的模架导向件与螺钉可以有不同的安装形式，GB/T12555—2006《塑料注射模模架》中规定了以下几种安装形式：

1）根据模具使用要求，模架中的导柱导套可以分为正装与反装两种形式，如图10-3所示。

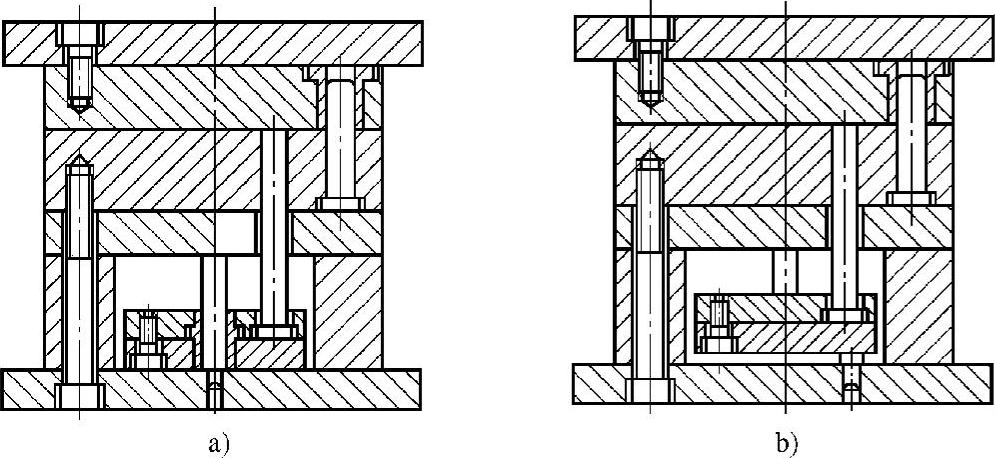

图10-3 导柱导套正装与反装形式

a）导柱导套正装 b）导柱导套反装

2）根据模具使用要求，模架中的拉杆导柱可以分为装在内侧与装在外侧两种形式，如图10-4所示。

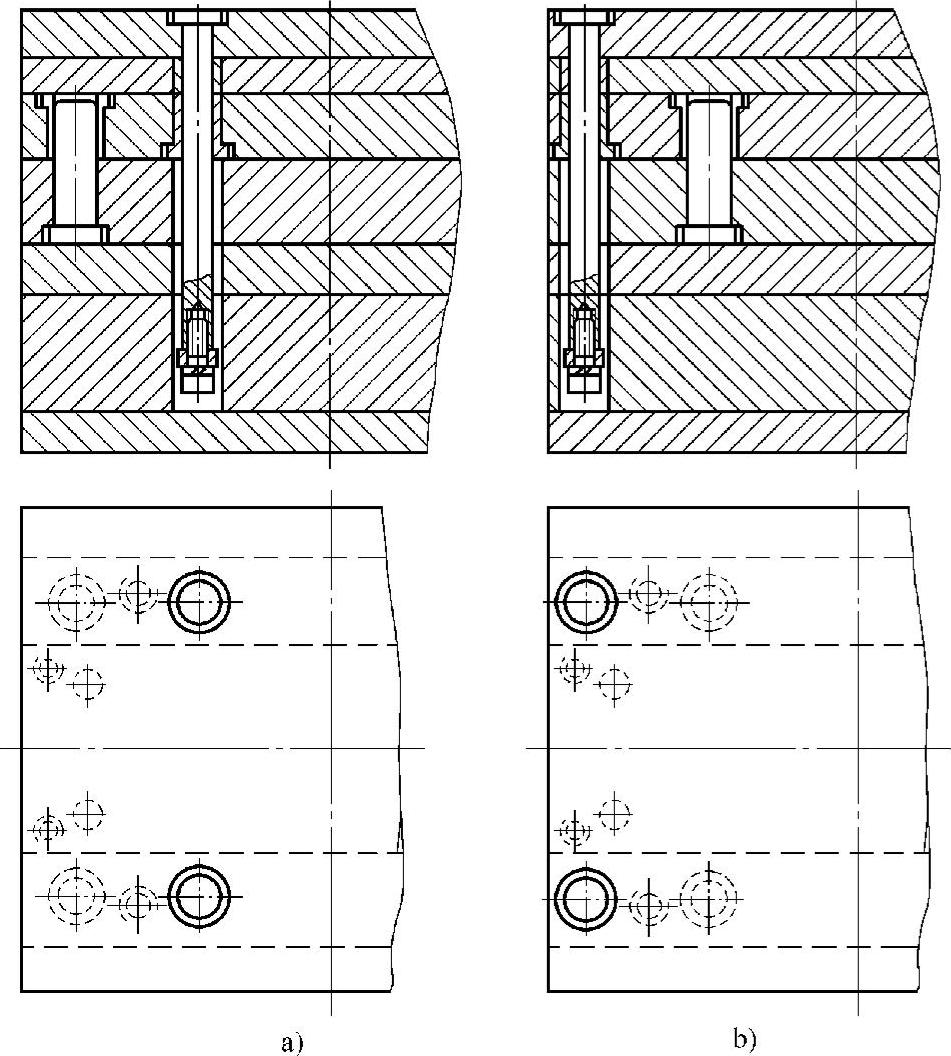

图10-4 拉杆导柱安装形式

a）拉杆导柱在内 b）拉杆导柱在外

3）根据模具使用要求，模架中的垫块可以增加螺钉单独固定在动模座板上，如图10-5所示。

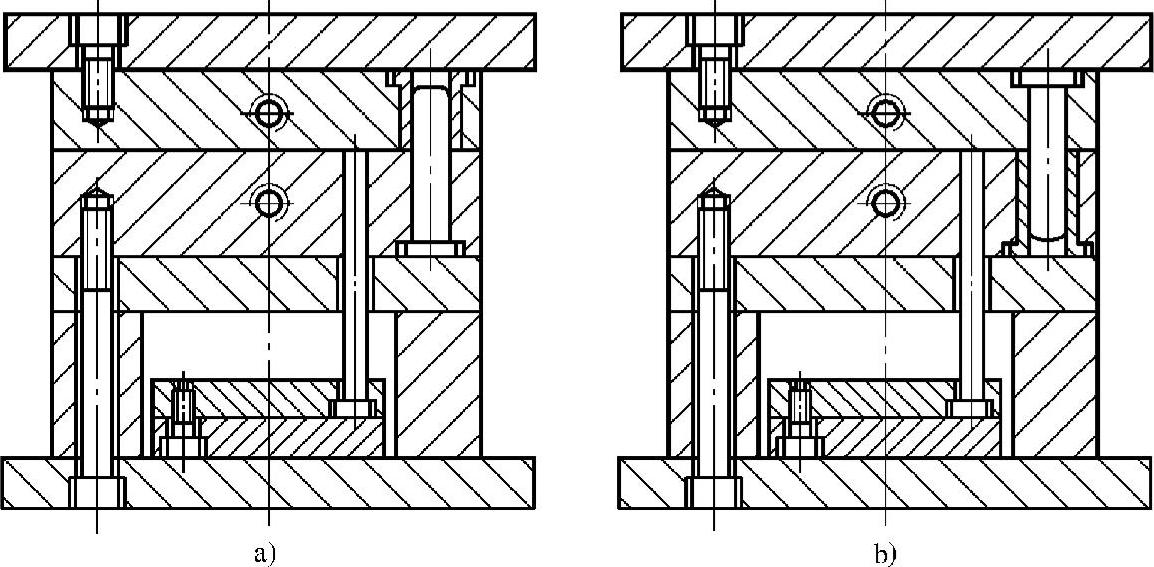

图10-5 垫块与动模座板的安装形式

a）垫块与动模座板无固定螺钉 b）垫块与动模座板有固定螺钉

4）根据模具使用要求，模架中的推板可以加装推板导柱及限位钉，如图10-6所示。

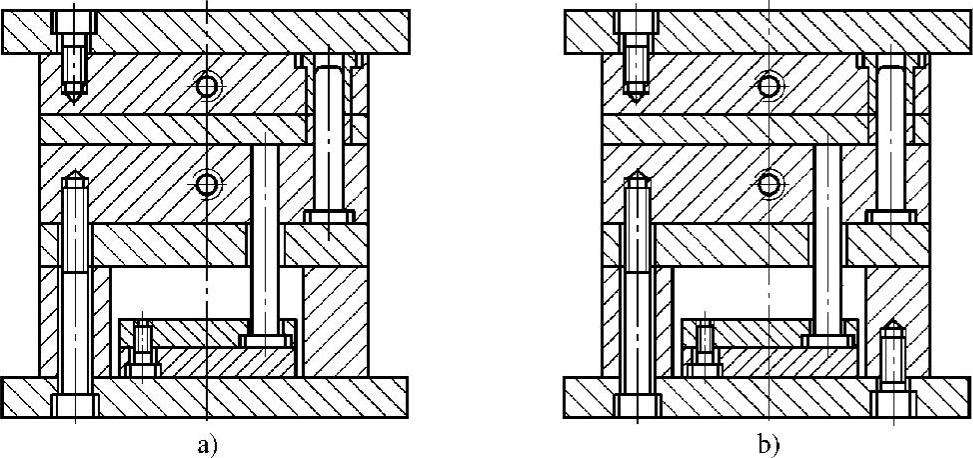

图10-6 加装推板导柱及限位钉的形式

a）加装推板导柱 b）加装限位钉

5）根据模具使用要求，模架中的定模板厚度较大时，导套可以配装成图10-7所示结构。

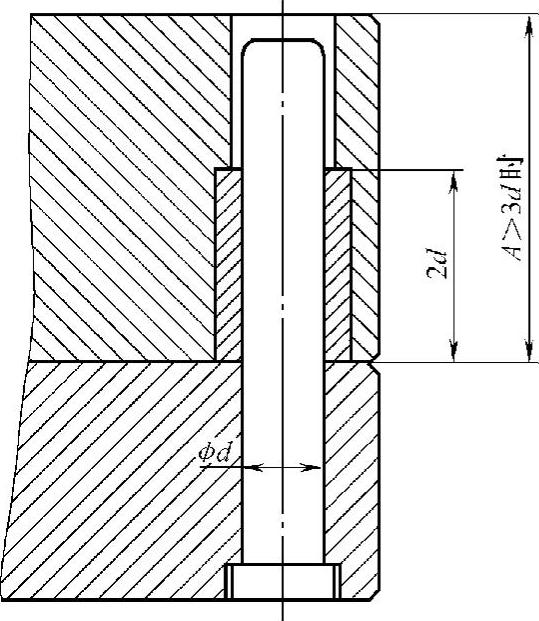

图10-7 较厚定模板导套结构
