10.5 基本型模架组合尺寸
GB/T 12555—2006《塑料注射模模架》中规定组成模架的零件应符合GB/T4169.1～4169.23—2006《塑料注射模零件》标准的规定。标准中所称的组合尺寸为零件的外形尺寸和孔径与空位尺寸。直浇口模架组合尺寸见图10-8，点浇口模架组合尺寸见图10-9，基本型模架组合尺寸见表10-4。

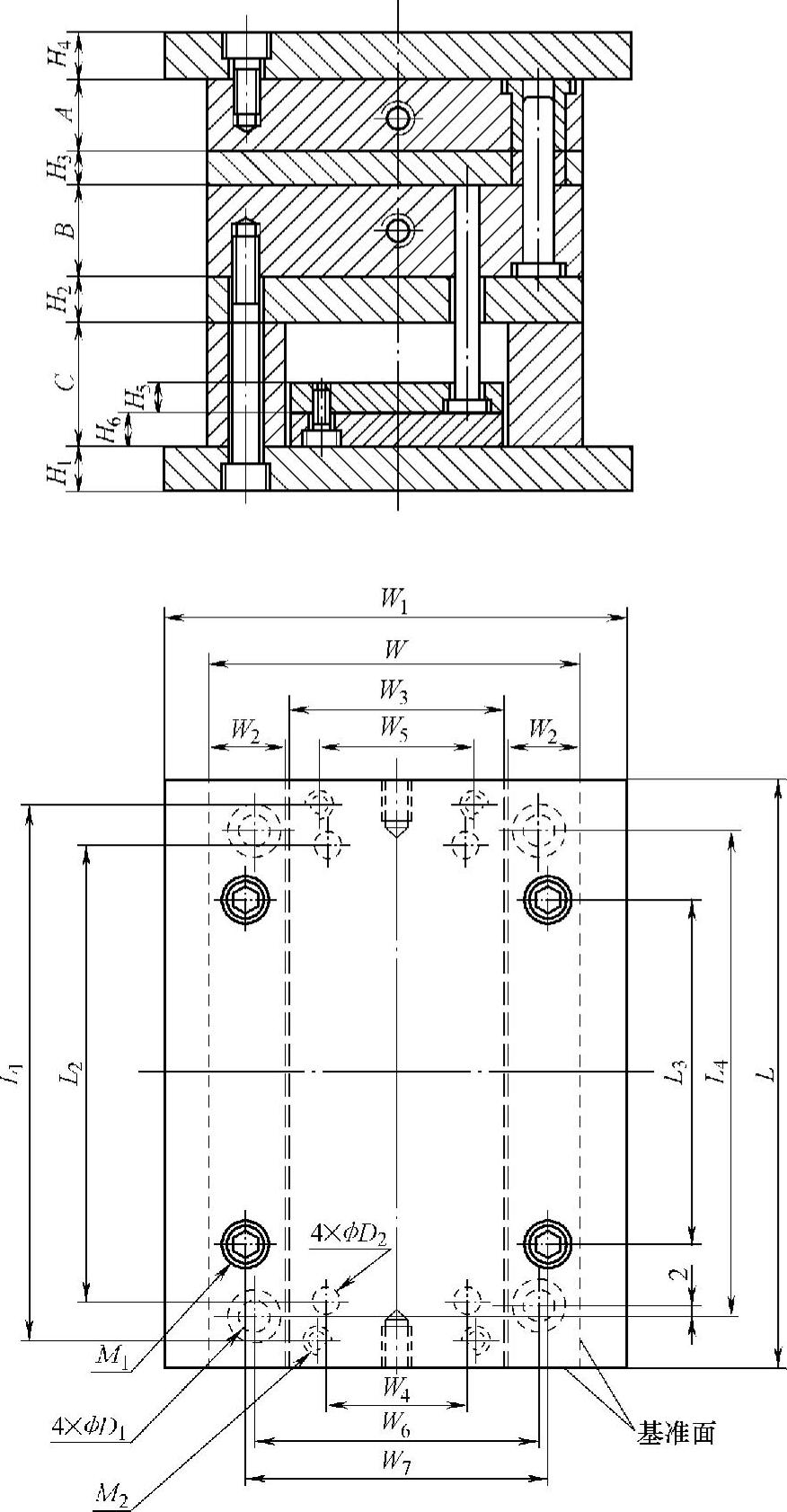

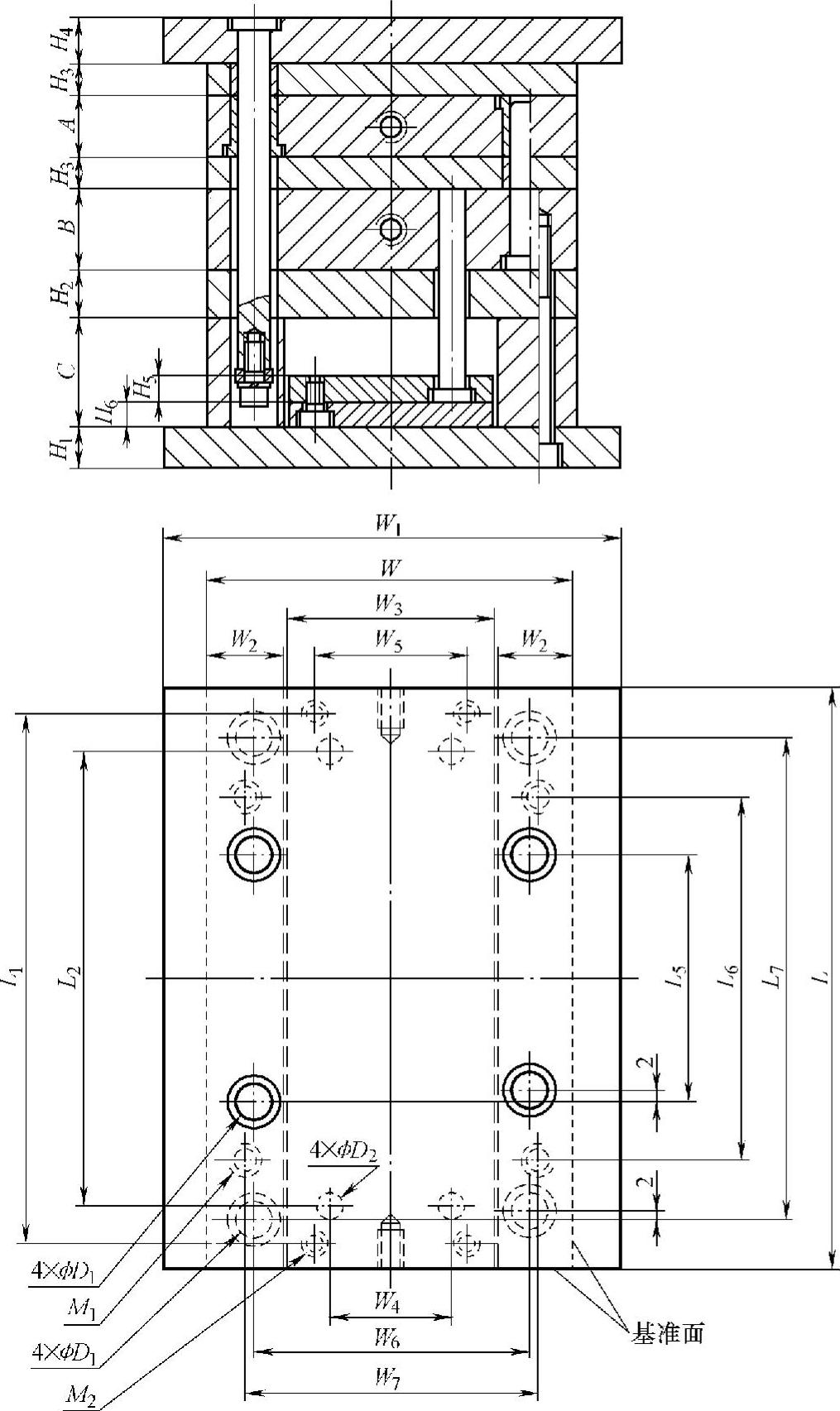

图10-8 直浇口模架组合尺寸图示
图10-9 点浇口模架组合尺寸图示

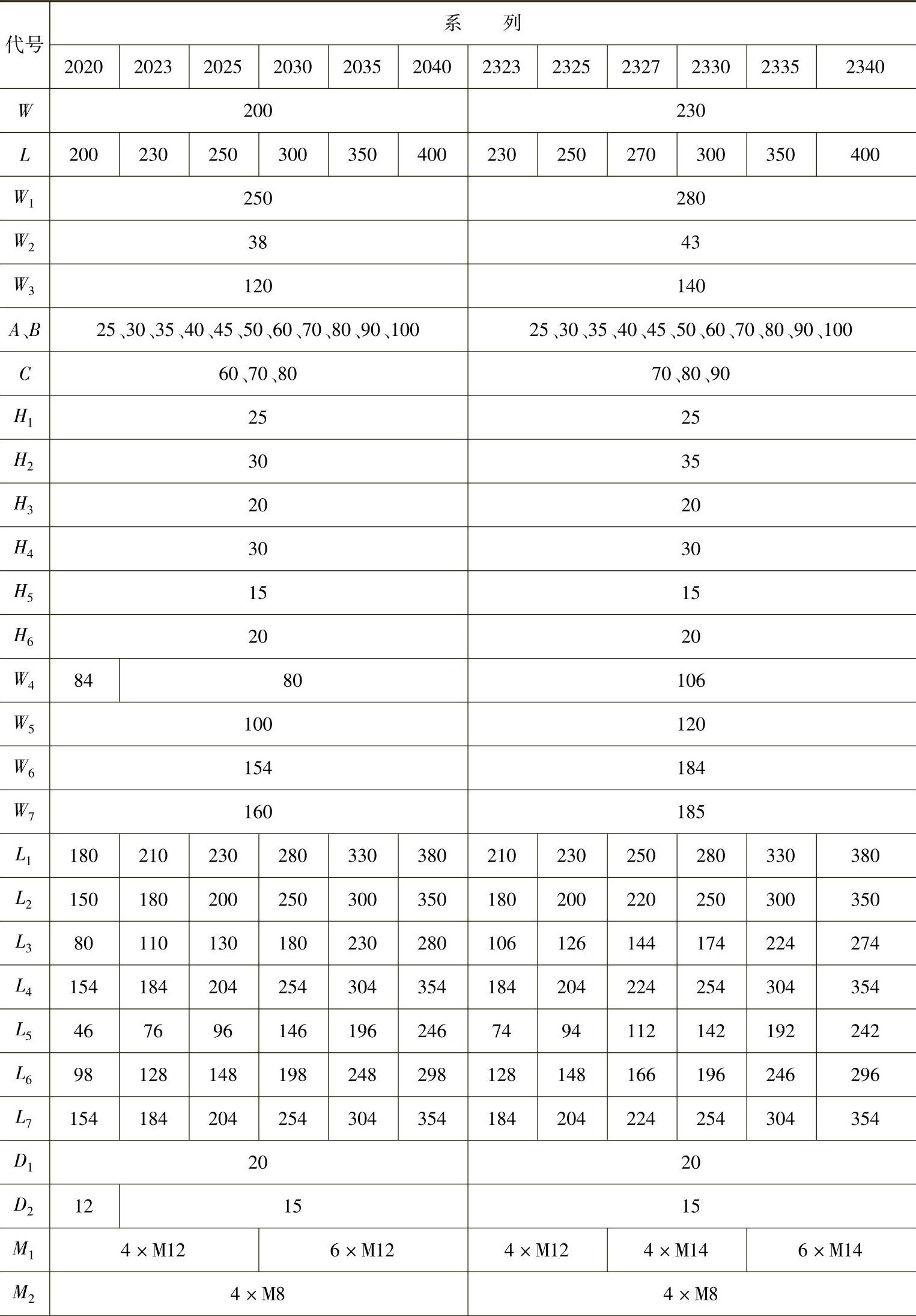

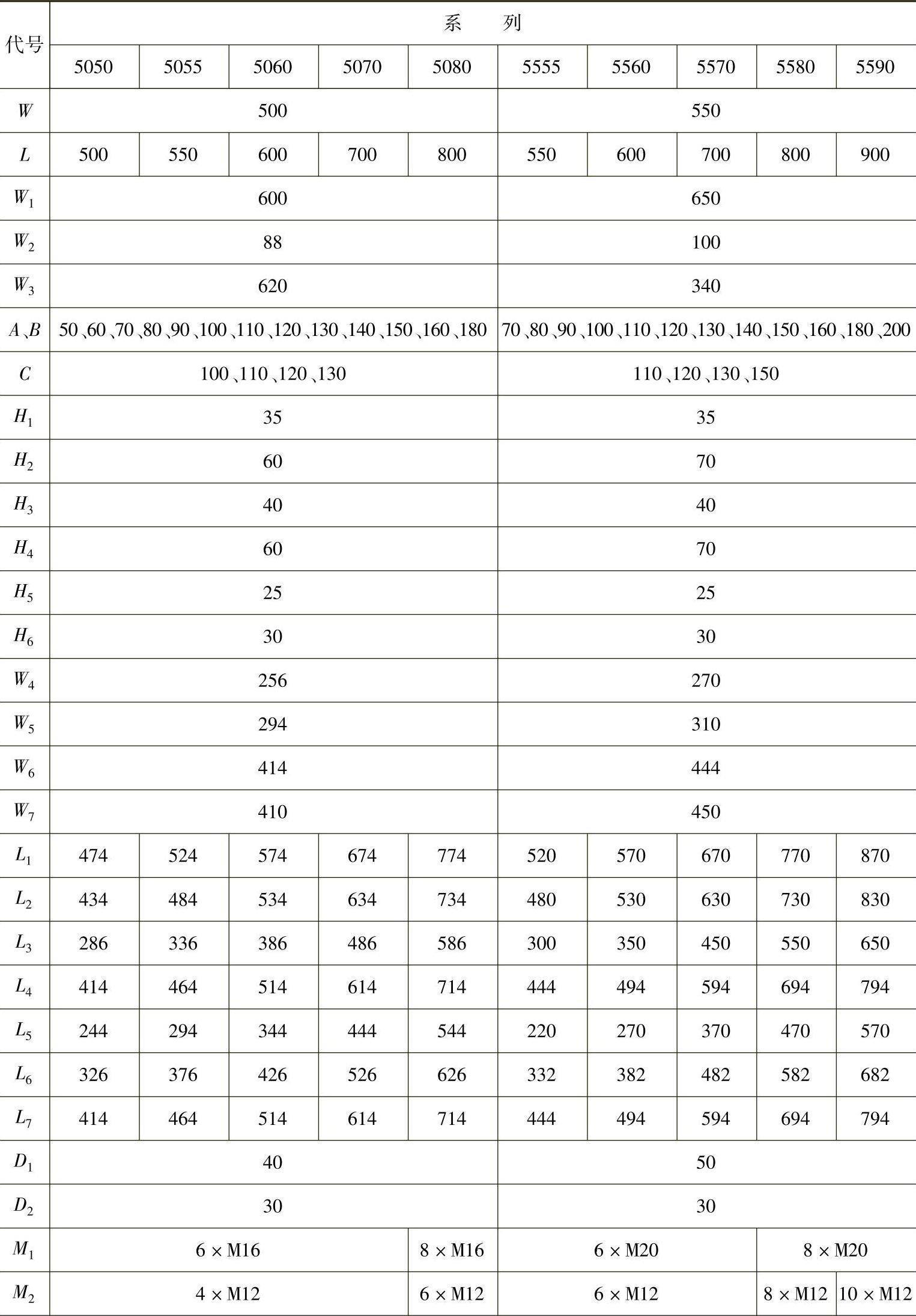

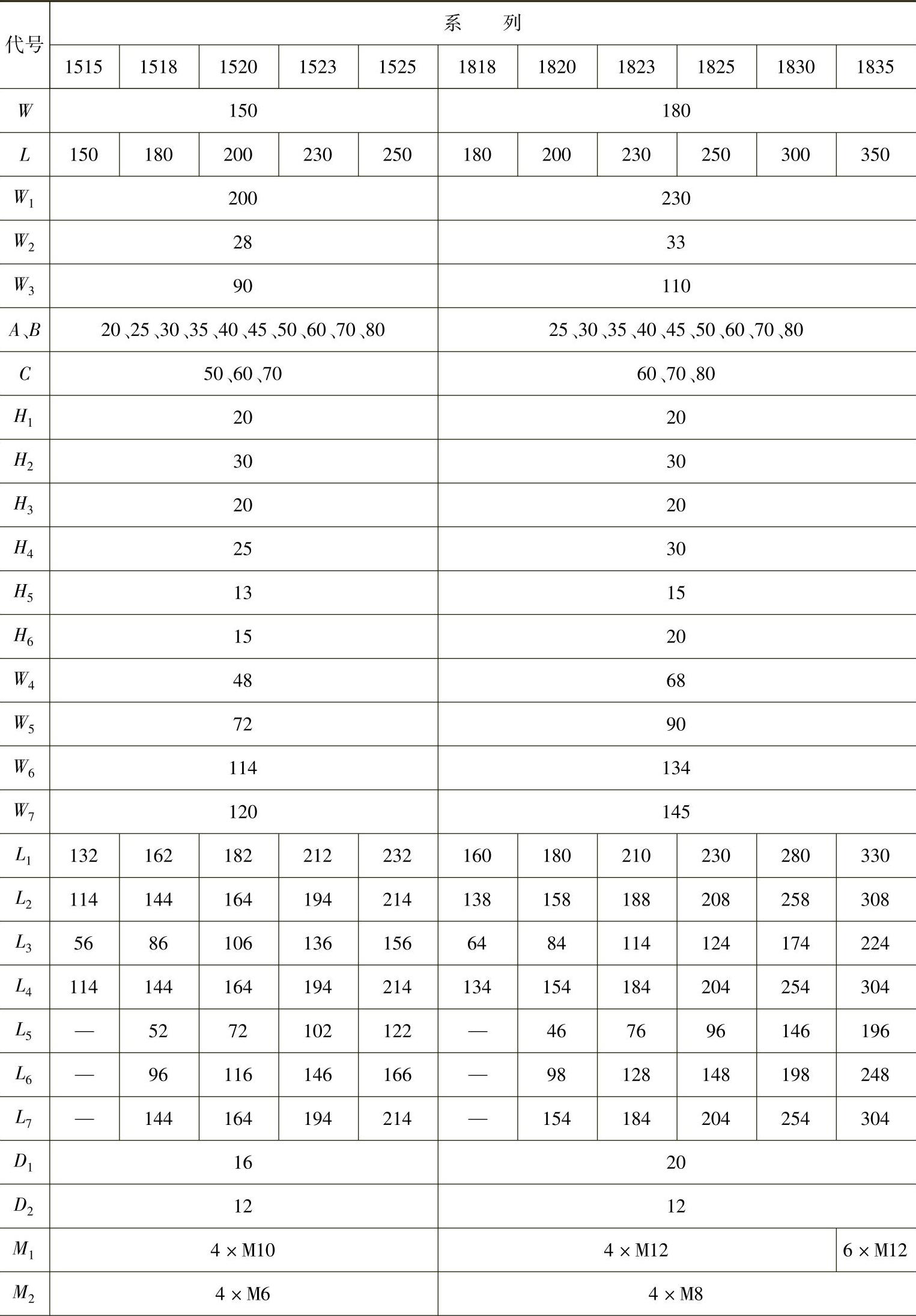

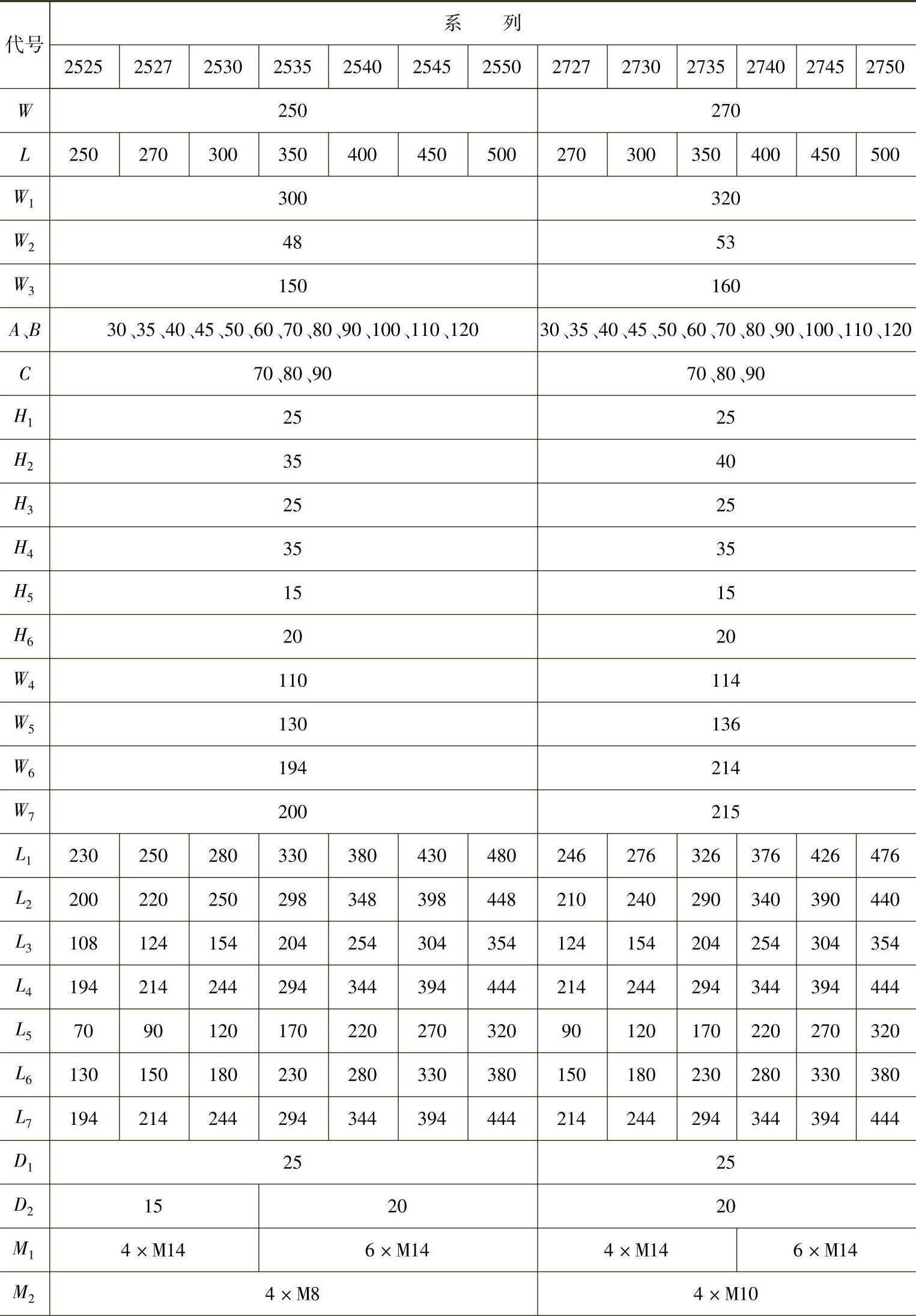

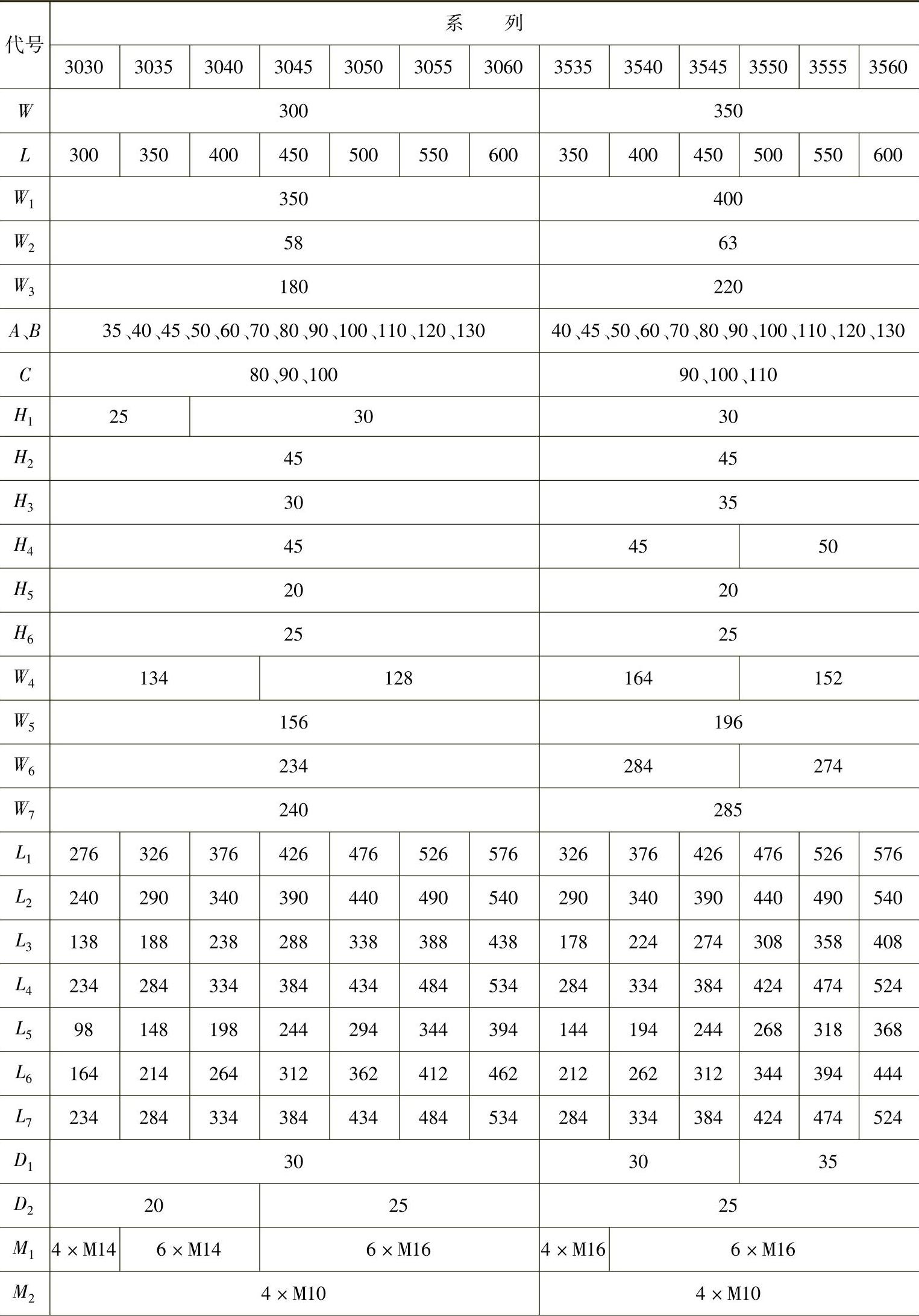

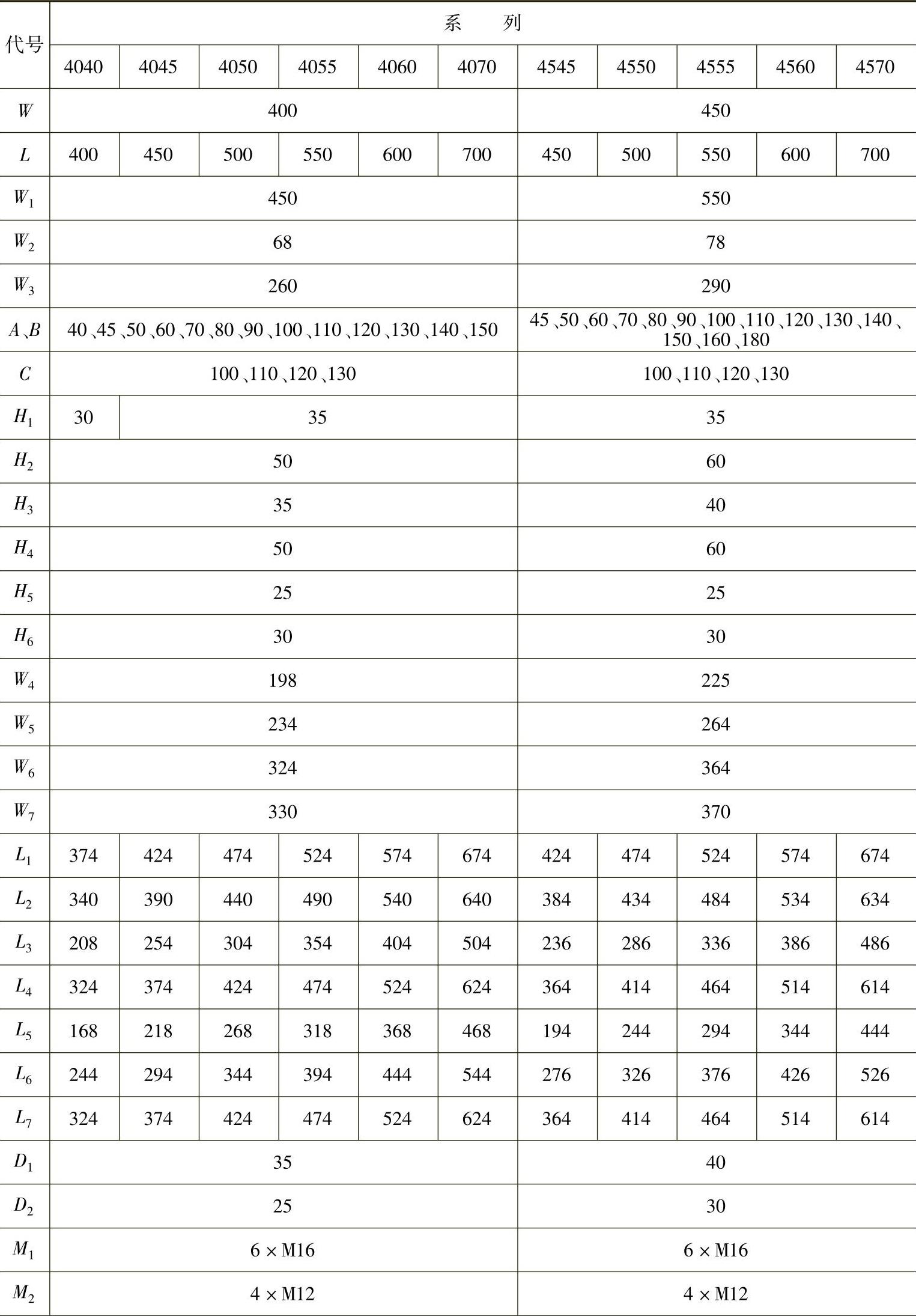

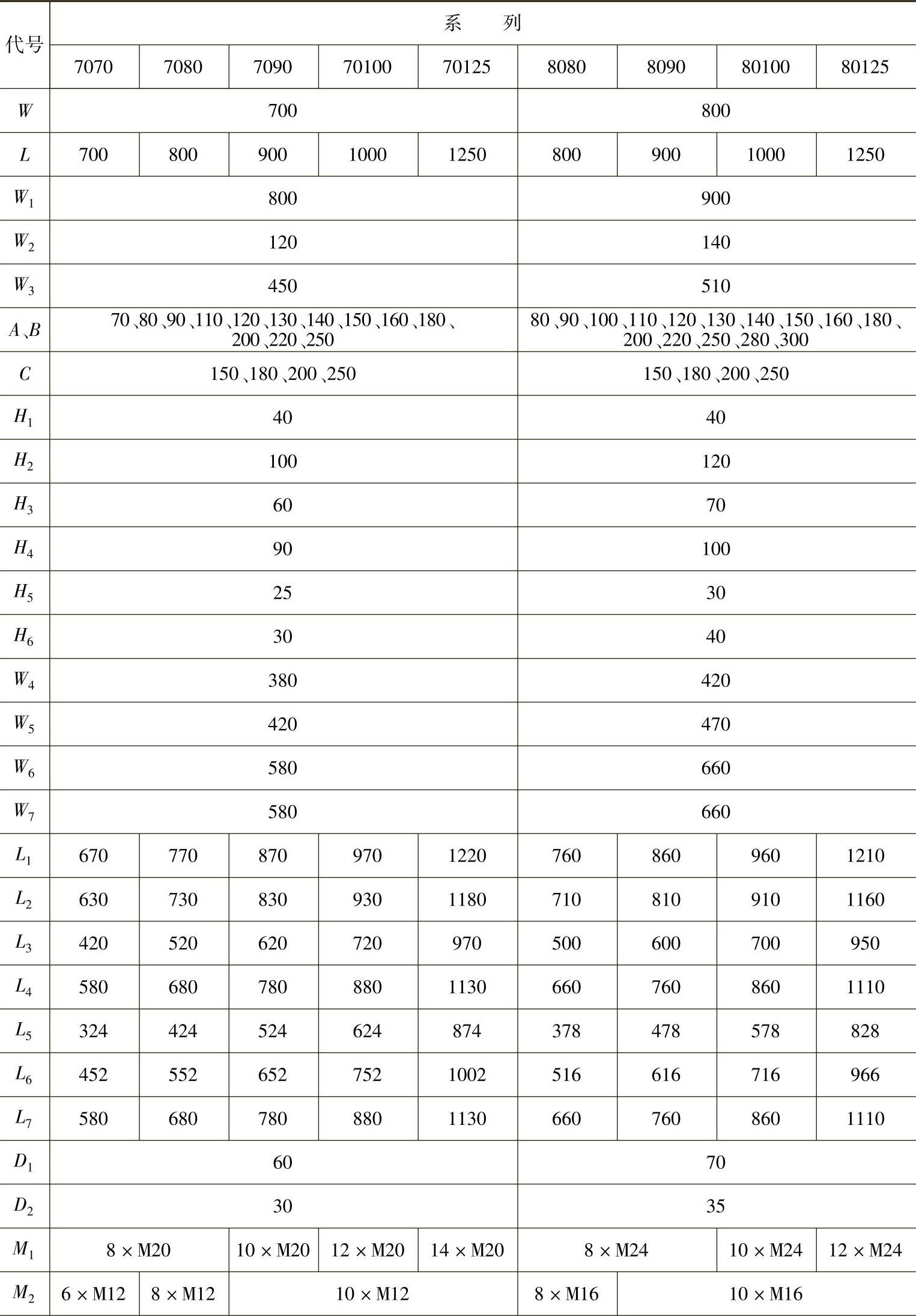

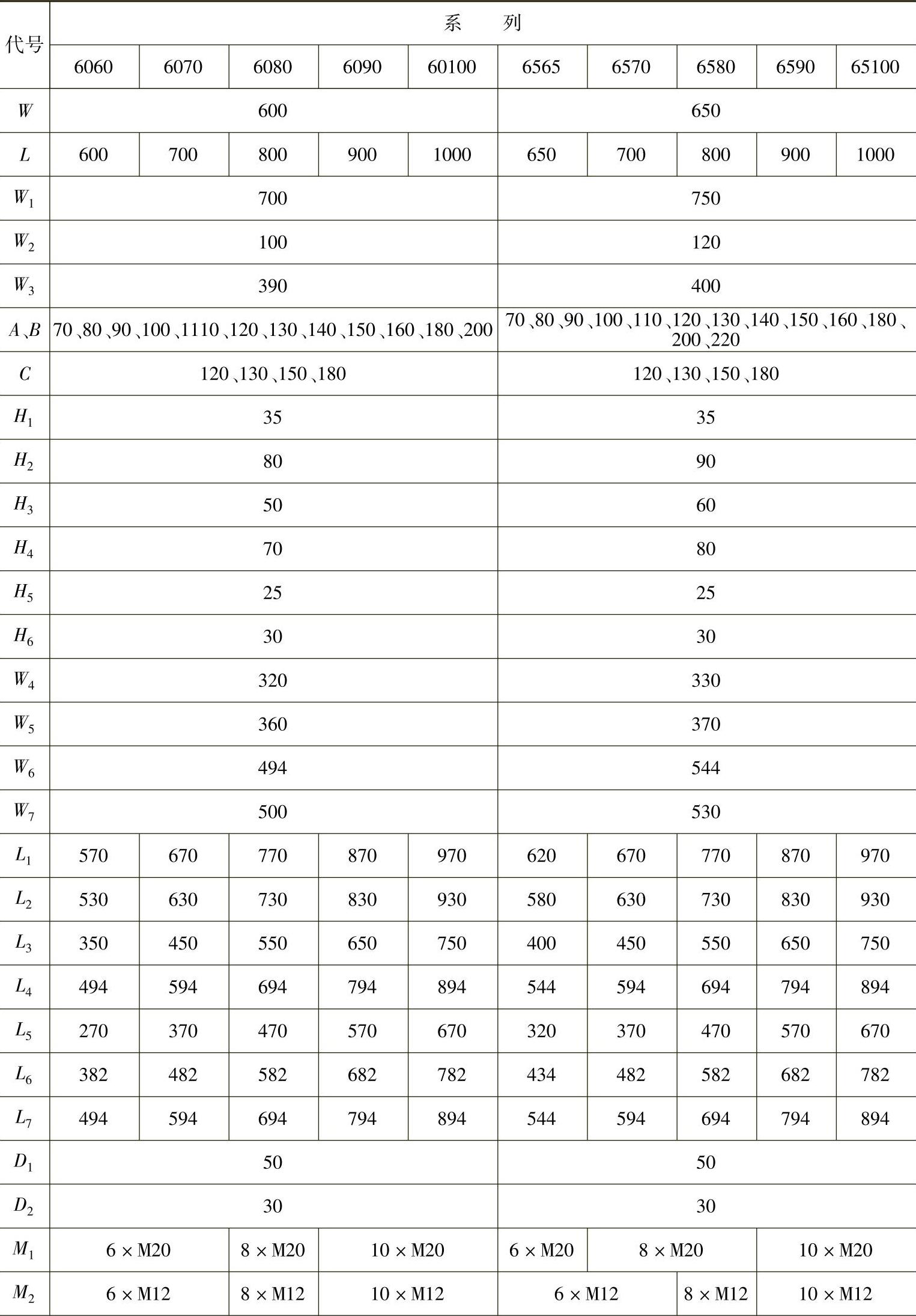

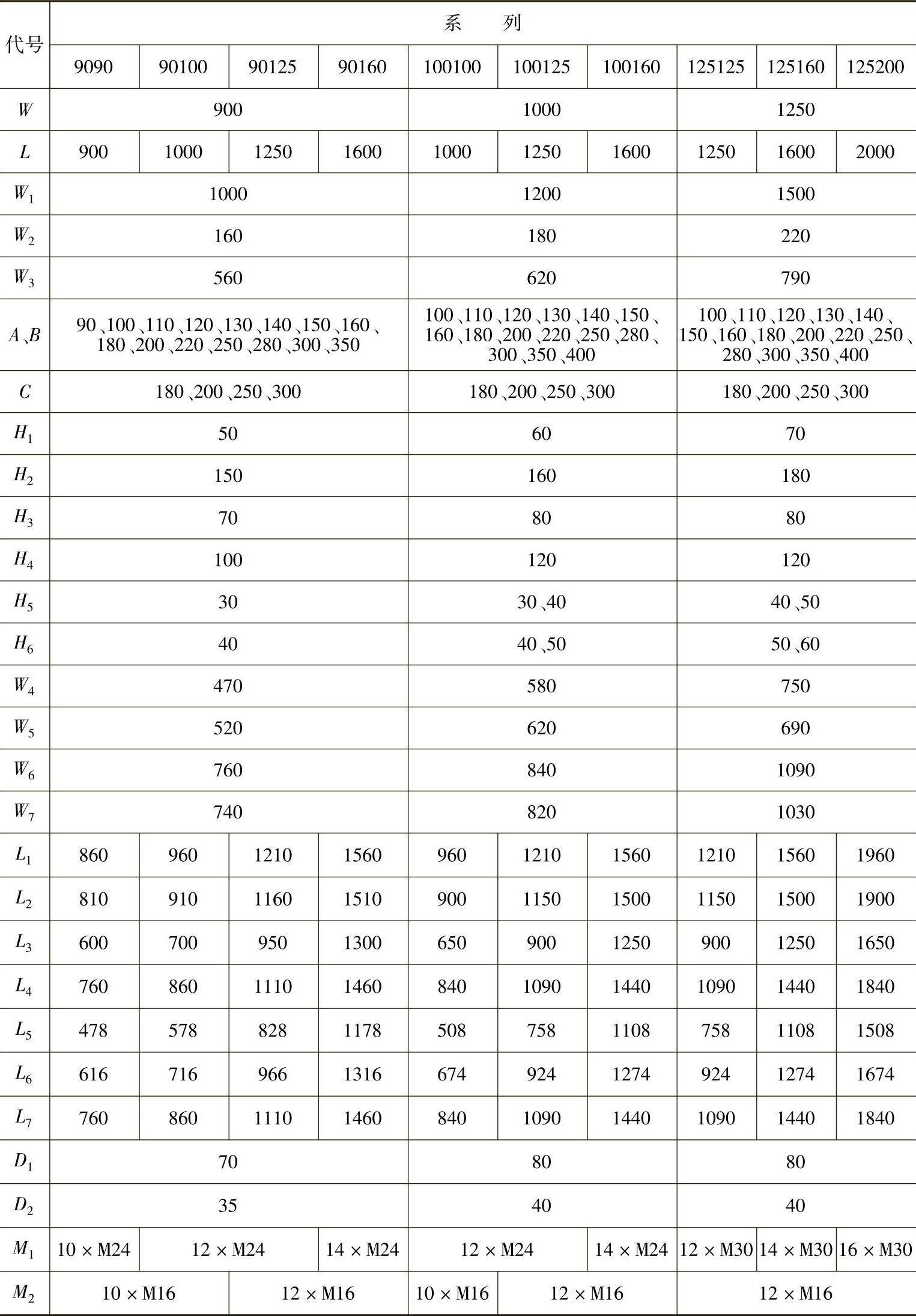

表10-4 基本型模架组合尺寸 （单位：mm）
（续）
（续）
(https://www.daowen.com)
（续）
（续）
（续）
（续）
（续）
（续）
