3.5.6  求解

3.5.6 求解

网格生成之后，就可以进入Solver模块中。

（1）单击Convert and Launch图标。

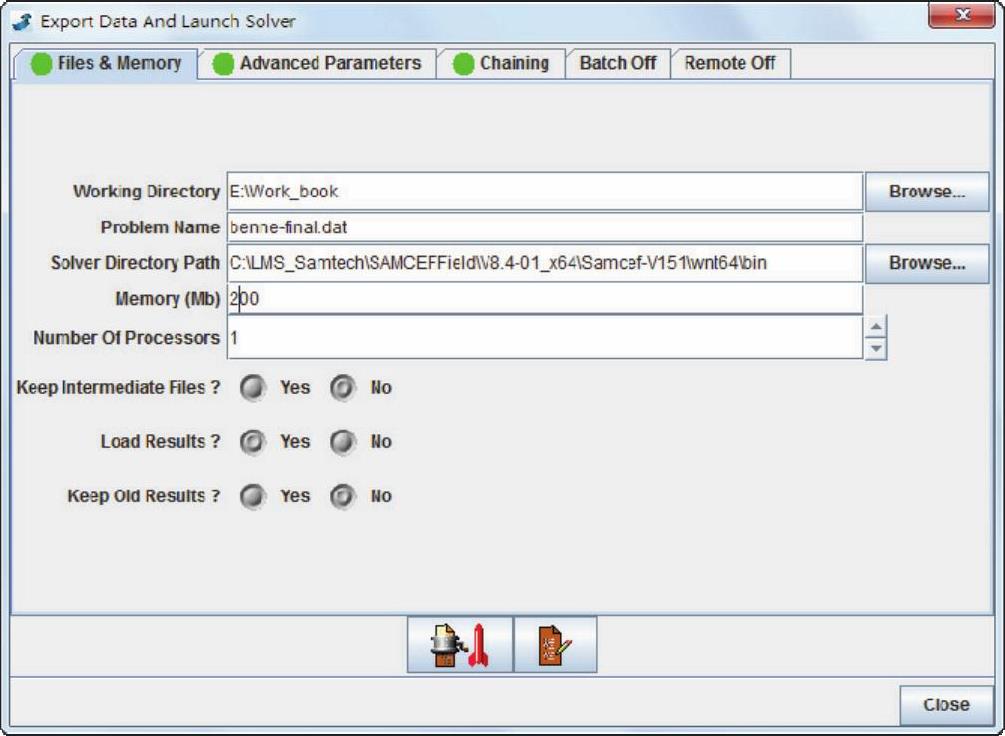

（2）如图3-47所示，定义工作路径（一个临时的工作目录），浏览选择工作目录。

图3-47 求解参数单元

（3）设置求解使用的计算机内存，例如200MB（不能超过实际物理内存大小）。

（4）单击Convert and Launch图标提交作业，执行计算，显示执行状态的监视窗口如图3-48所示。

图3-48 求解过程显示

（5）当计算完成后，单击Close按钮，关闭Solver Monitoring对话框和Solver Launch对话框。

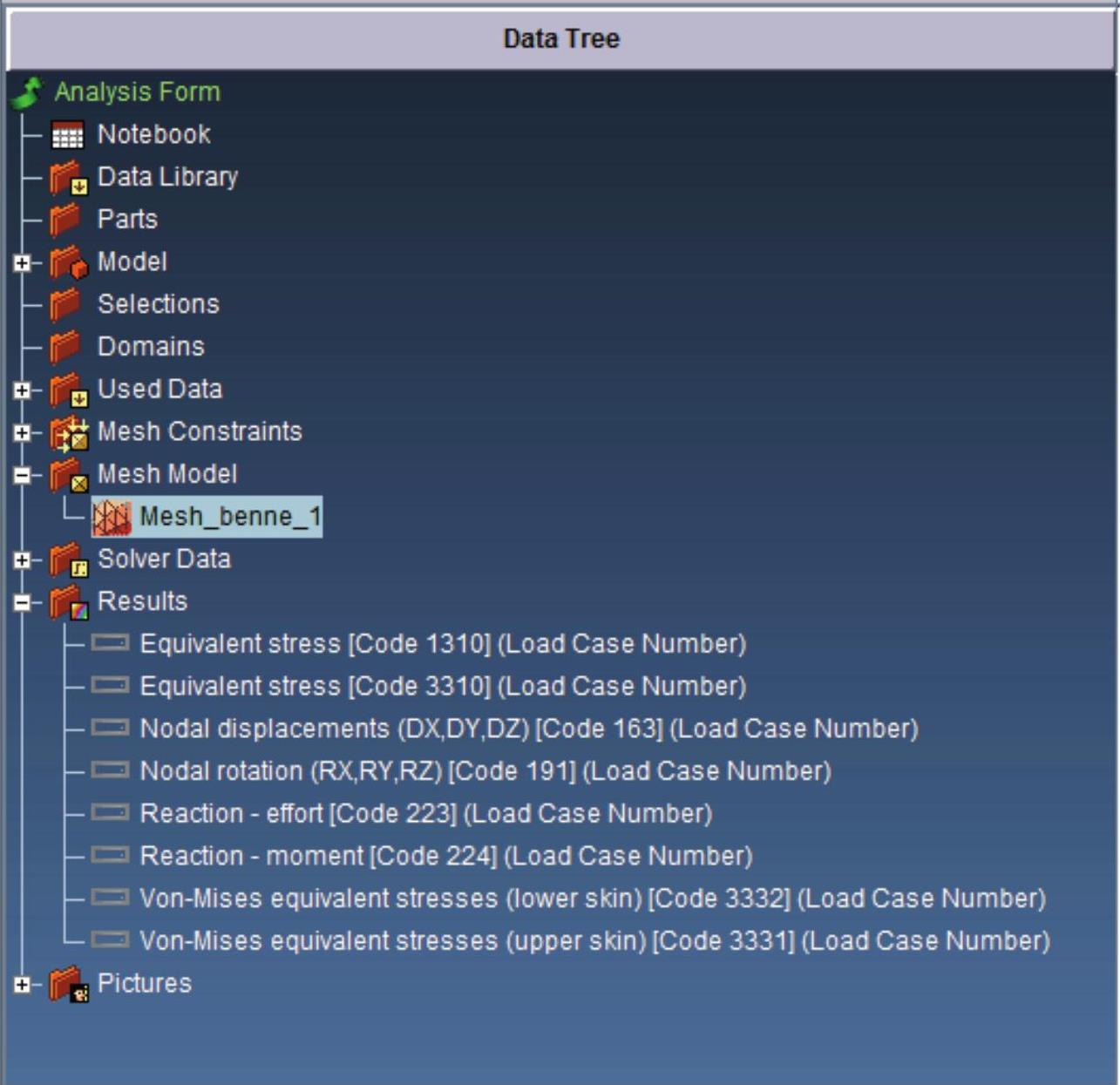

（6）结果显示在数据树中（如图3-49所示），以便后续进行后处理分析。

在计算过程中，与分析有关的信息出现在监视窗口中，例如模型的自由度数、硬盘空间大小和计算大致需要的硬盘空间、模型的表面积、体积和质量等特性参数。计算完成后，可以编辑结果文件，例如.dat、.res等文件，这些都是ASCII的输出文件。

图3-49 结果数据树
