3.5.5  生成有限元网格

3.5.5 生成有限元网格

在Mesh模块中可以使用以下工具创建有限元网格。

●单元平均长度（Average Length）。

●网格类型（Mesh Type）。

●编辑网格（Edit Mesh）。

●检查网格（Check Mesh boxes）。

（1）单击Length图标。

（2）如图3-45所示，输入平均网格长度为8.0mm。

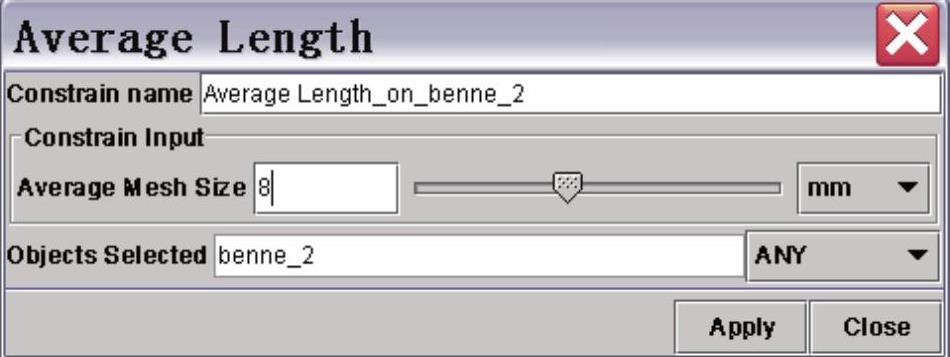

图3-45 网格尺寸定义

（3）单击Apply按钮确认。

应注意到网格分布出现在几何模型上，节点的分布随单元长度值变化。

（4）单击Element Type图标。

（5）选择triangle-quadrangle线性单元。

（6）选择pavor方法。

（7）单击Apply按钮确认。

应注意到有两个记录出现在数据树的Mesh Constrains目录下。

（8）单击Generate图标，生成的有限元网格如图3-46所示。

（9）单击Apply按钮确认。

应注意到网格记录出现在数据树的mesh model目录下，可以编辑或者修改网格。

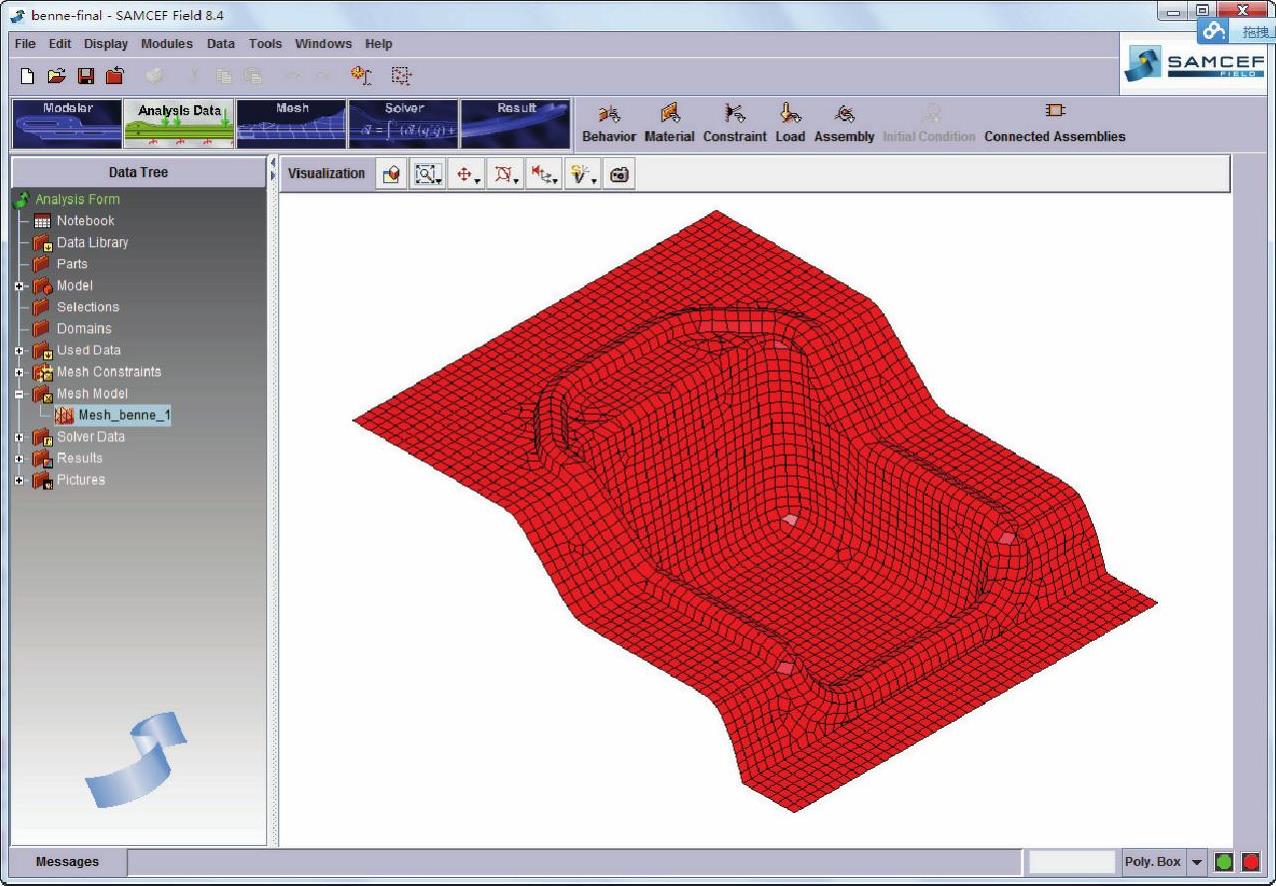

图3-46 有限元模型和有限元网格
