3.5.4 数据的定义
在此节中演示如何在结构上定义分析数据。为赋予数据，必须在分析数据模块中定义以下内容。
●模型的属性和材料。
●边界条件。
●载荷工况。
●装配单元。
SAMCEF Field允许在几何体，或者单元组和（或）节点组上定义属性。SAMCEF Field软件提供了一些专门的快捷图标，可以使用快捷图标或者快捷菜单进入对话框。
1.定义模型的属性
（1）单击Behavior图标
。
（2）如图3-40所示，在Behavior对话框中选择壳定义Shell选项。
（3）选择Neutral Fiber，输入壳单元厚度为0.7mm，然后按<Enter>键，Apply按钮变亮。或者使用鼠标左键在屏幕上拾取几何模型选择几何体，Apply按钮变亮。
（4）单击Apply按钮确认上述操作。
注意：定义的信息在数据树的Used Data目录中都留下一个记录。可以双击这些记录来编辑它们，或者单击鼠标右键，在弹出的快捷菜单中选择相应的操作命令。
2.定义模型的材料特性
（1）单击Material图标
。
（2）如图3-41所示，在材料对话框中定义如下材料属性。
●弹性模量（Young modulus）：2.1e11Pa。
●泊松比（Poisson ratio）：0.3。
●质量密度（Mass density）：7800 kg/m3。
（3）单击Apply按钮确认上述操作。

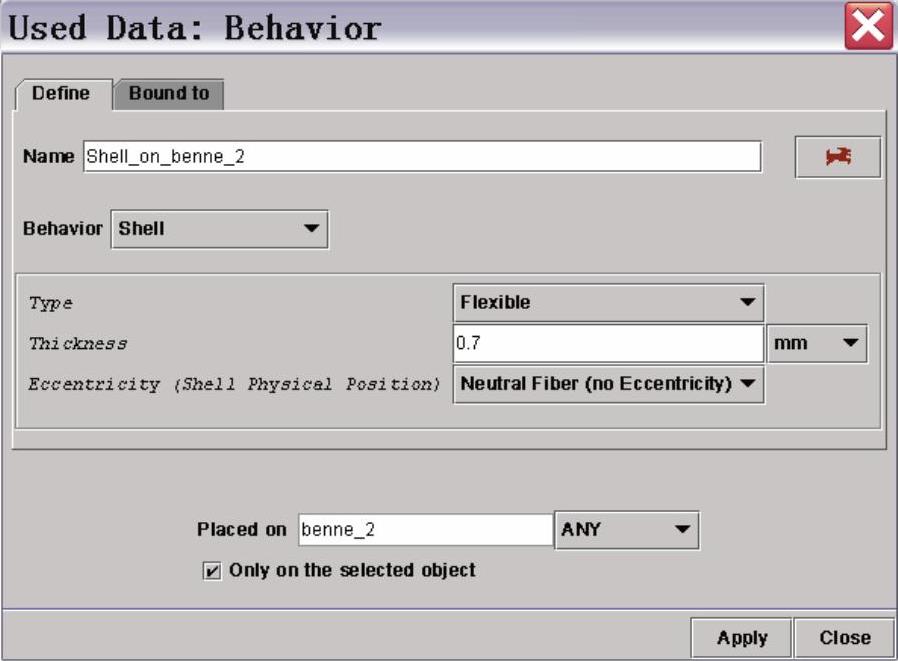

图3-40 选择单元类型

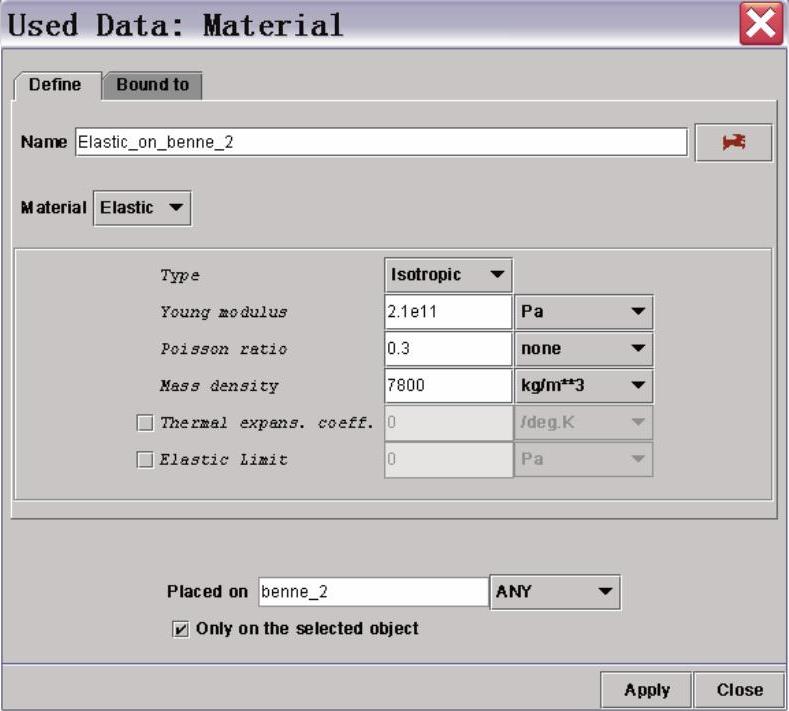

图3-41 定义材料特性
注意：如果进行热应力分析，必须定义热膨胀系数参数。弹性极限（Elastic Limit）是后处理时的可选参数，在此分析中不是必需的。
3.定义边界条件
（1）单击Constraint图标
。
（2）如图3-42所示，选择固定约束Clamp。
（3）选种底部的4个面，并单击Apply按钮。
（4）重复以上操作，上部的4条边也是固定约束。施加约束后的图形如图3-43所示。

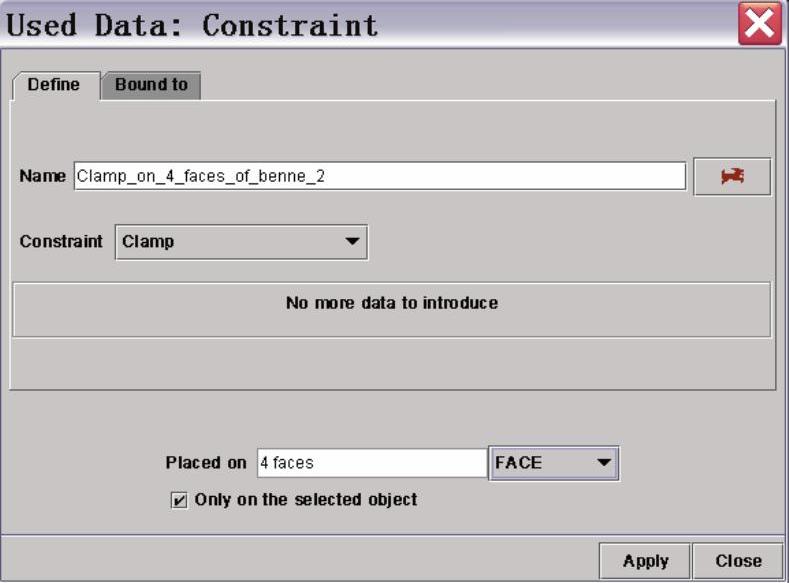

图3-42 定义边界条件

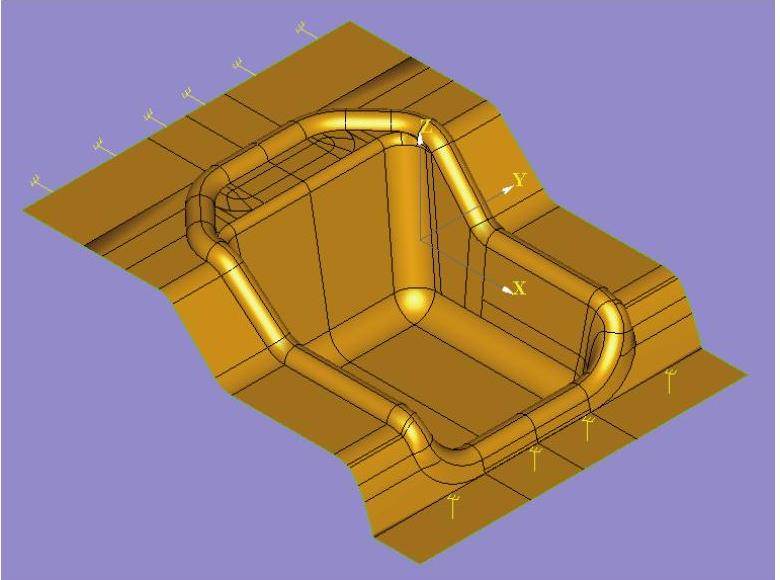

图3-43 约束的几何模型
4.定义载荷
（1）单击Load图标
。
（2）选择合力Resultant Force。
（3）输入合力幅值100 N，选择Z方向。
（4）单击座椅侧面的两个Z方向的平面。
（5）单击Apply按钮确认，如图3-44所示，载荷标记显示出来。

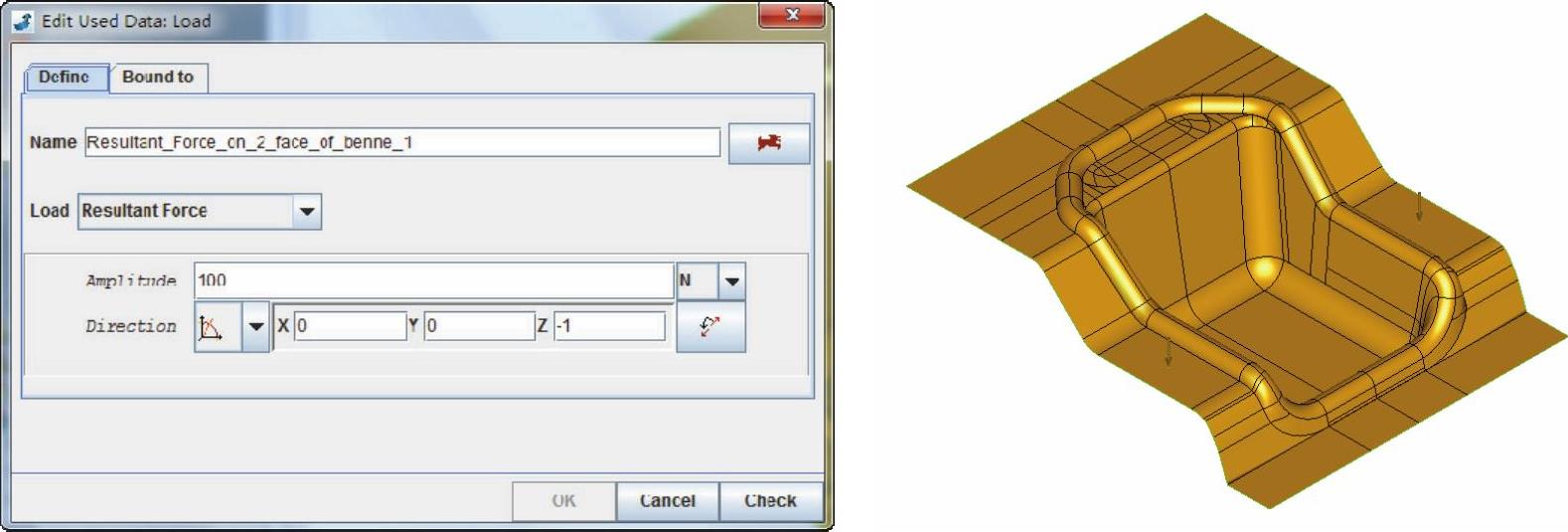

图3-44 载荷
