7.2.4  结果属性—变形和变形系数

通常，计算结果用变形来表示，这就需要一个变形开关，使用Deformed命令可以转换是否使用变形显示结果。如果使用变形显示结果，Deformed Amplification可以选择是否放大变形的幅值，这时会弹出一个对话框。在该对话框中可以选择变形类型和设置放大系数，结果显示就可以使用真实的或放大的变形（如图7-19所示）。

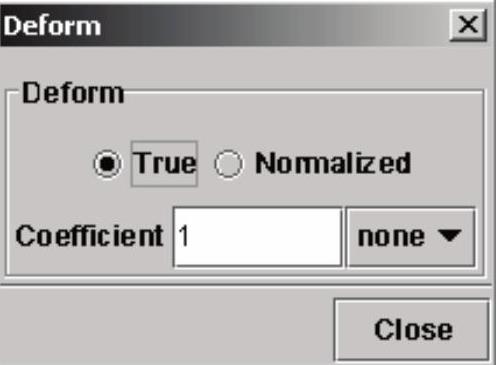

图7-19 变形放大系数设置

当变形选择真实模式时，变形显示的位移与结构尺寸一致，系数可以用来放大变形形状。

对于非线性分析，意味着大位移，真实模式能在视觉上更好地理解相对于结构尺寸的位移值（如图7-20所示）。

当选择放大模式、放大系数为1时，表示主位移对应于结构主要尺寸的10%的值。放大模式是很有用的，例如，在线性分析里，多数情况下，位移值相对于结构的尺寸来说是很小的（如图7-21所示）。

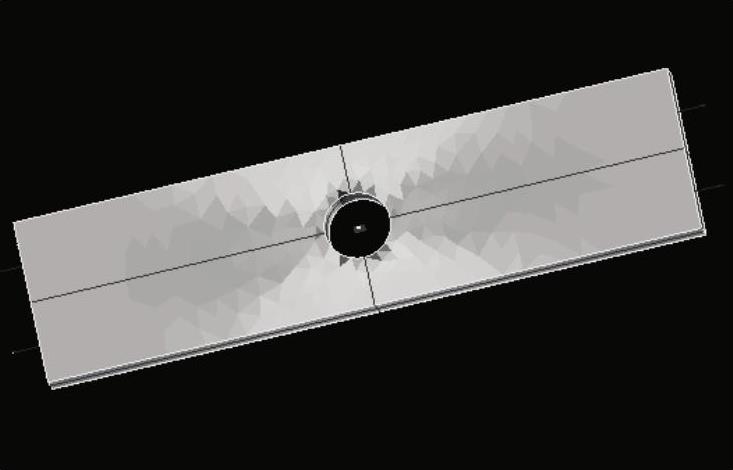

图7-20 真实结果显示

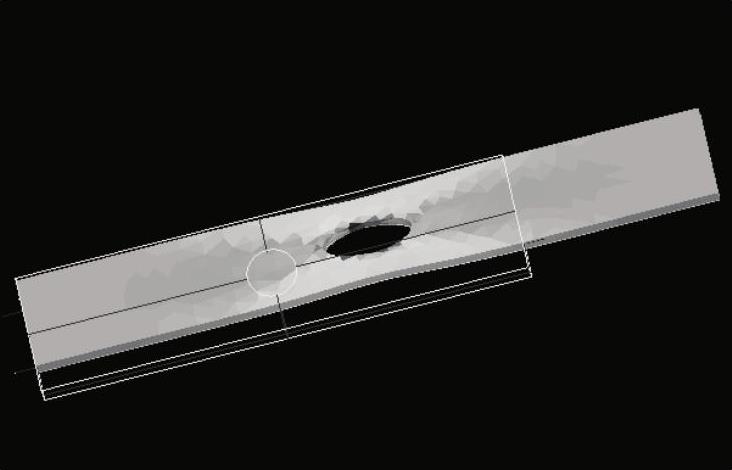

图7-21 变形放大结果显示
