7.2.6  结果属性—结果使用网格或使用外形

结果可以用网格或外形（CAD图形）显示，使用Result using Mesh→Shape命令可以转换。

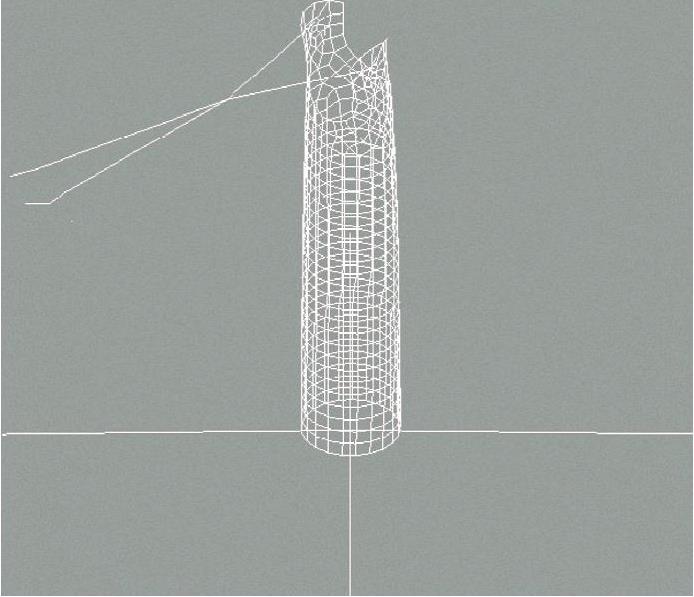

结果使用网格：结果显示使用网格选项（节点、单元和链），如图7-24所示。

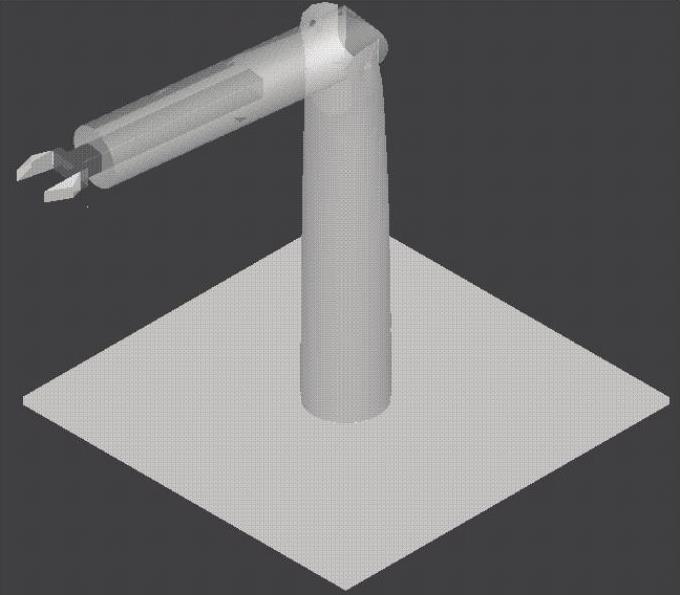

结果使用外形：结果显示使用组件的CAD图形（如图7-25所示）。外形和结果关联在一起，使用位移和扭转表示出来。对于刚性行为的组件，复杂的CAD图形连接在该刚性体的质心上。

图7-24 结果使用网格显示

图7-25 结果使用外形显示
